Программа для ЭВМ «ЛОЦМАН:PLM Архитектурное проектирование» для ЛОЦМАН:PLM (далее ЛОЦМАН:PLM АП, ПО) — это первая в своем роде отечественная интегрированная инженерная среда, обеспечивающая цифровую связь между процессами системной инженерии и классического проектирования (разработка РКД), которую инженеры могут использовать для реализации подходов моделе-ориентированной системной инженерии к процессам проектирования.
Приложение «ЛОЦМАН:PLM Архитектурное проектирование» — это мощный инструмент для проектирования систем, как аппаратных, так и программных, основанный на принципах модельно-ориентированной системной инженерии (MBSE). Оно помогает инженерам четко и формализовано описать принципы реализации системы, ее компонентов, а также их взаимодействие как между собой, так и с окружающей средой. Эти описания формируются в виде формальных моделей, которые строго соответствуют методу Arcadia.
Интеграция с ЛОЦМАН:PLM
Взаимодействие между ЛОЦМАН:PLM и приложением «ЛОЦМАН:PLM Архитектурное проектирование» позволяет хранить, управлять и эффективно использовать результаты разработки архитектуры. Основные возможности интеграции включают:
- Хранение и открытие файла, содержащего описание архитектуры, в ЛОЦМАН:PLM
- Трассировка требований и характеристик между ЛОЦМАН:PLM и приложением «ЛОЦМАН:PLM Архитектурное проектирование»
- Сохранение структуры проекта в ЛОЦМАН:PLM
- Визуализация диаграмм
- Блокировка объектов описания архитектуры на основе утвержденных объектов в ЛОЦМАН:PLM
- Открытие требований в приложении «ЛОЦМАН:PLM Архитектурное проектирование» по выделенному объекту в ЛОЦМАН:PLM и наоборот
Метамодель Arcadia
Приложение «ЛОЦМАН:PLM Архитектурное проектирование» поддерживает метамодель Arcadia, что позволяет создавать элементы требований и связывать их с элементами модели на любой диаграмме.
Метод Arcadia представляет собой подход к системному проектированию, основанный на использовании моделей и ориентированный на совместное определение, оценку и эксплуатацию архитектуры. Он предлагает пользователям рекомендованную последовательность действий для разработки архитектуры — от описания потребностей заинтересованных сторон до формирования спецификаций покупных и проектируемых компонентов.
Онтологическая структура
Метод Arcadia определяет онтологию, которая способствует согласованности в определении архитектуры продукта или услуги. Каждый слой метода и элементы модели связаны с элементами предыдущего и следующего уровней с помощью связей реализации. Эта функция является ключевой, так как модель может отражать потребности пользователя на верхнем уровне, определять ожидания системы на следующем и затем описывать, как система будет работать и строиться на физическом уровне. Модель предоставляет возможность перемещаться по различным связям реализации и обеспечивать обоснование заложенных в ней идей.
Например, пройдя по связям реализации, можно:
- Понять и проверить, какие функции были получены из более высоких слоев
- Определить, какие структурные элементы, такие как компоненты системы, выполняют определенные функции
- Изучить описание возможностей, включая функции, взаимодействия, режимы и состояния. Это помогает разработчику модели лучше понять, какие функции ему нужны и как они будут взаимодействовать
- Увидеть интерфейсы между различными компонентами и визуально оценить, нет ли каких-либо конструктивных недостатков с точки зрения различных заинтересованных сторон

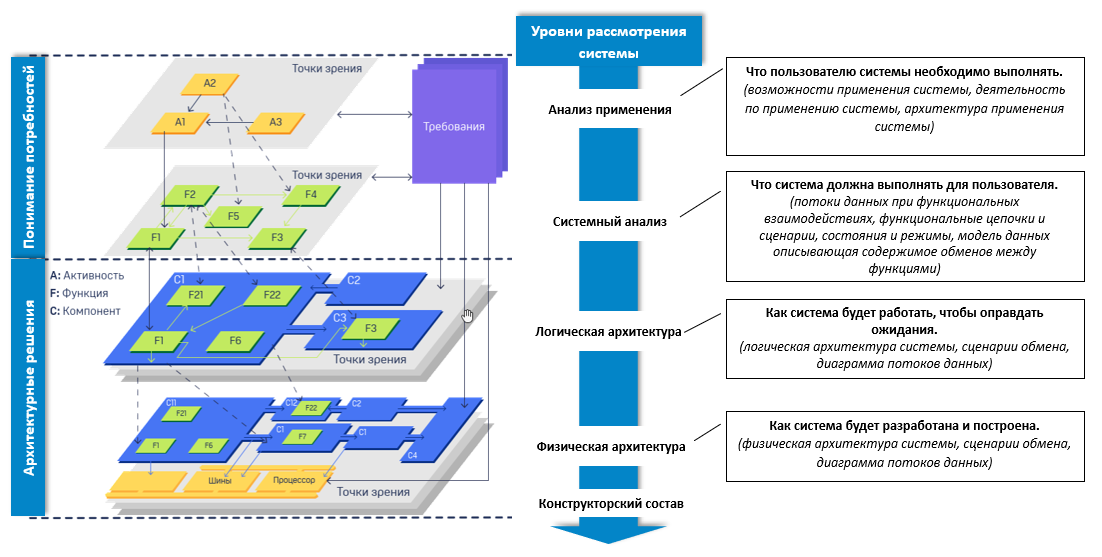

В большинстве случаев эти связи реализации связывают элементы одного типа, как показано на рисунке ниже.
