Контроль геометрии на КИМ
Контроль изделий заключается в сопоставлении действительных геометрических параметров изделий со значениями этих параметров, которые определены техническими требованиями к изделию.
Объекты контроля - это исходные материалы, заготовки, детали, сборочные единицы и готовые изделия на разных стадиях изготовления, приемки и испытания.
Специалисты «Диджит Контроль» (входит в ГК «ПЛМ Урал») осуществляют контроль геометрии деталей любых габаритов и конфигураций, а также проводят регулировку для выставления стапельной оснастки.
Области применения
Контроль геометрии изделий активно применяется в авиастроении, судостроении, машиностроении, производстве техники, ювелирной продукции и других отраслях.
Цели применения
Контроль с помощью сканирования (бесконтактный способ) и зондирования (контактный способ) позволяет:
- проверить соответствие изделия CAD-модели;
- выравнивать положение элементов сложных конструкций;
- проводить контроль положения объекта в пространстве;
- осуществить контроль формы;
- проводить контроль в труднодоступных местах;
- обнаружить даже минимальные отклонения геометрии объектов, такие как производственные дефекты или брак;
- повысить точность изготовления отдельных элементов, а также собираемость узлов в соответствие требуемым допускам.
Используемое оборудование

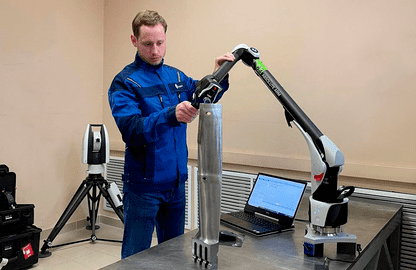

Контроль изделия осуществляется с помощью КИМ типа «рука» Hexagon Absolute Arm двух типоразмеров: 8325-7 и 8540-7; а также лазерного сканера RS6.
Диапазон измерений манипулятора 8325-7 составляет 2,5 метра, то есть «рука» может описать вокруг себя сферу диаметром 2,5 метра. Диапазон измерений 8540-7 составляет 4 метра. Сканер устанавливается на портативную КИМ, и за счет этого идет его позиционирование в пространстве.
Контроль изделий также осуществляется с помощью стационарной КИМ с подключением контактных и бесконтактных сканирующих систем.
Использование стационарной КИМ позволяет автоматизировать процесс контроля изделий, а также проводить контроль партии деталей, сгруженных на палет или специальную оснастку, одновременно, обеспечивая точность измерений до 0,001 мкм.
Для контроля геометрии крупногабаритных деталей применяется лазерный трекер Leica и оптическая система Metronor.
