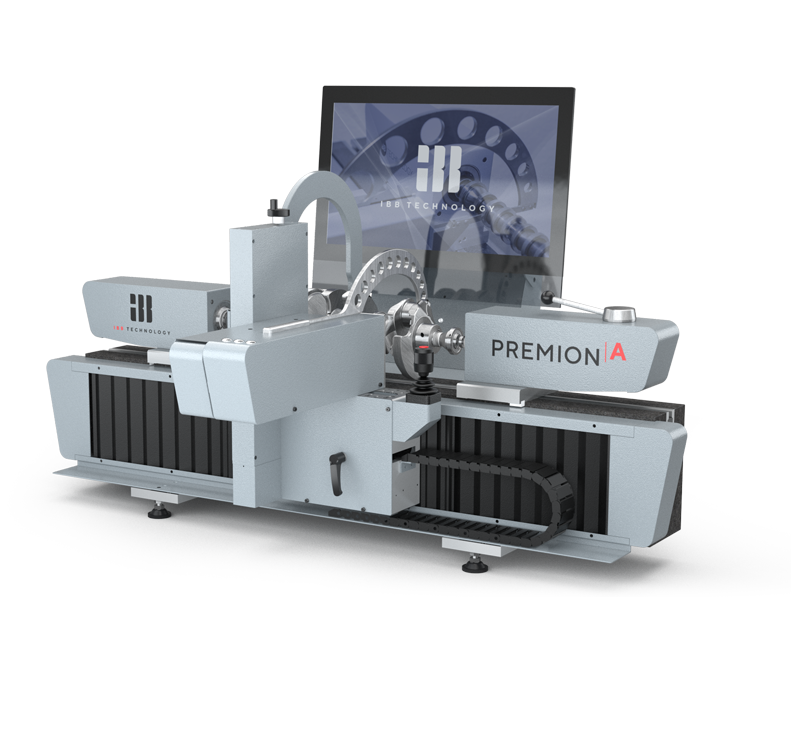

PREMION A - мультисенсорная измерительная система для контроля линейно-угловых размеров и параметров отклонения формы и взаимного расположения на валах длиной до 6000 мм. PREMION A является автоматизированной версией систем серии PREMION. Контроль параметров выполняется автоматически в соответствии с заранее подготовленной программой измерений. Автоматизация полностью исключает ошибки, связанные с человеческим фактором, а также повышает воспроизводимость результатов измерений. PREMION A заменяет широкий спектр ручного измерительного инструмента. Благодаря модульной компоновке и широкому спектру аксессуаров система PREMION A может быть изготовлена и настроена в соответствии с вашими задачами.

ПРИМЕНЕНИЕ

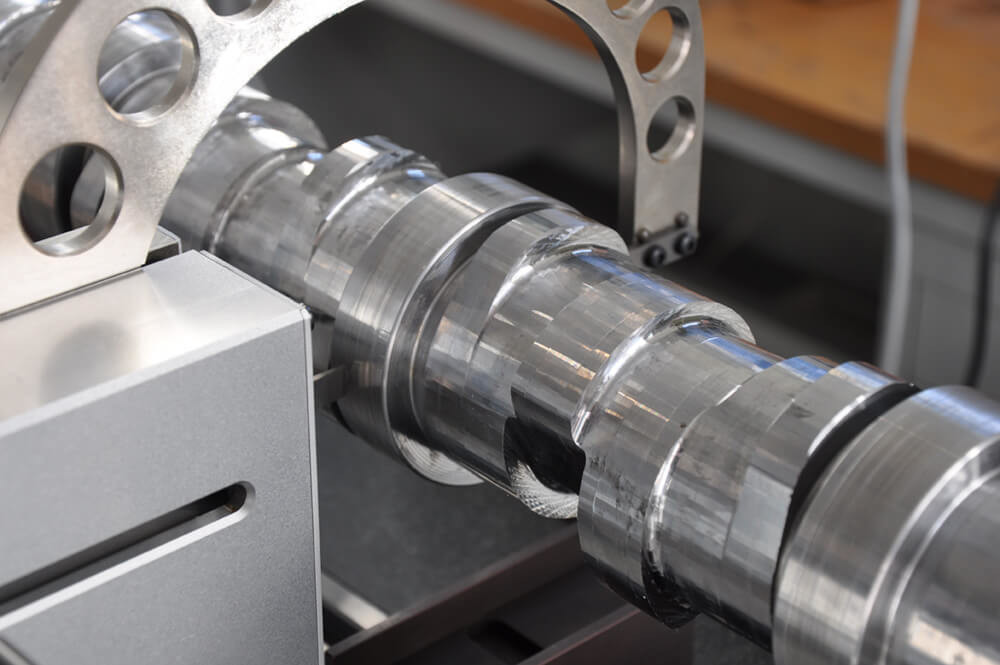

Измерение наружной геометрии деталей вращения как в лаборатории, так и непосредственно на производстве с максимальным сокращением временных и производственных затрат за счет применения комбинации оптических и контактных измерительных датчиков различной конфигурации.

Таблица с характеристиками

Системные требования

Тип оборудования

Автоматическая мультисенсорная измерительная система для контроля валов и других тел вращения

Контролируемые параметры

Линейные и угловые размеры, диаметры, отклонения формы и взаимного расположения поверхностей

Методы измерения

Контактный и оптический

Модификации по диапазону измерения длины

04YY; 08YY; 12YY; 16YY; 20YY; 25YY; 30YY; 35YY; 40YY; 45YY; 50YY; 60YY

Диапазон измерения длины

От 0–400 до 0–6000 мм в зависимости от модификации

Модификации по диапазону измерения диаметра

XX12; XX16; XX20; XX25; XX30; XX35; XX40; XX45; XX50; XX65

Диапазон измерения диаметра

От 0–125 до 0–650 мм в зависимости от модификации

Погрешность измерения длины контактным методом

±(2,5 + L/100) мкм, где L — измеряемая длина в миллиметрах

Повторяемость измерения длины

1 мкм

Погрешность измерения диаметра контактным методом

±(1,0 + D/100) мкм, где D — измеряемый диаметр в миллиметрах

Повторяемость измерения диаметра контактным методом

0,4 мкм

Погрешность измерения диаметра оптическим методом

±(3,5 + D/100) мкм, где D — измеряемый диаметр в миллиметрах

Повторяемость измерения диаметра оптическим методом

1,2 мкм

Разрешение по осям измерения длины и диаметра

0,08 мкм

Скорость перемещения по измерительным осям

До 100 мм/с

Скорость вращения детали

До 0,2 об/с

Разрешение энкодера шпинделя

0,0004°

Условия нормирования точности

Температура воздуха от +18 до +22 °C; относительная влажность — не более 80 %

Общий диапазон рабочих температур

От +15 до +30 °C

Электропитание

200–240 В, 50/60 Гц

Потребляемая мощность

Не более 1300 Вт

Режим работы

Автоматическое выполнение измерений по заданной программе

Расшифровка обозначений модификаций

XX — диапазон измерения длины; YY — диапазон измерения диаметра
