Программное обеспечение Вертикаль
«Вертикаль» - представляет собой специализированную платформу для автоматизации работы технологических подразделений на промышленных предприятиях. В основе системы лежит метод, сочетающий преимущества типизации и параметрического подхода к проектированию, что позволяет формировать унифицированные маршруты обработки с возможностью их адаптации под конкретные изделия и производственные условия. Программа поддерживает как классические, так и современные методы технологического проектирования, обеспечивая сквозную связь между конструкторской и технологической информацией.
Система полностью адаптирована под требования российского производства: в ней реализованы стандарты оформления документации, классификаторы оборудования и инструментов, а также механизмы учета особенностей отечественного оборудования и нормативной базы. «Вертикаль» функционирует как в автономном режиме, так и в составе интегрированной среды АСКОН, взаимодействуя с КОМПАС-3D, ЛОЦМАН:PLM и другими решениями компании.
Преимущества
Одним из основных преимуществ «Вертикали» является высокая степень адаптации под реальные производственные процессы российских предприятий. Система позволяет быстро осваивать даже пользователям с базовой компьютерной подготовкой, что снижает затраты на обучение и ускоряет внедрение.
Гибкая настройка библиотек технологических операций, оборудования, инструментов и материалов даёт возможность создавать корпоративные стандарты проектирования и повторно использовать наработанные решения.
Программа поддерживает полный цикл электронного инженерного документооборота, включая управление изменениями, контроль версий и согласование документации. Наличие модуля «Вертикаль-Отчёты» позволяет настраивать отчётные формы в соответствии с внутренними требованиями предприятия без программирования.

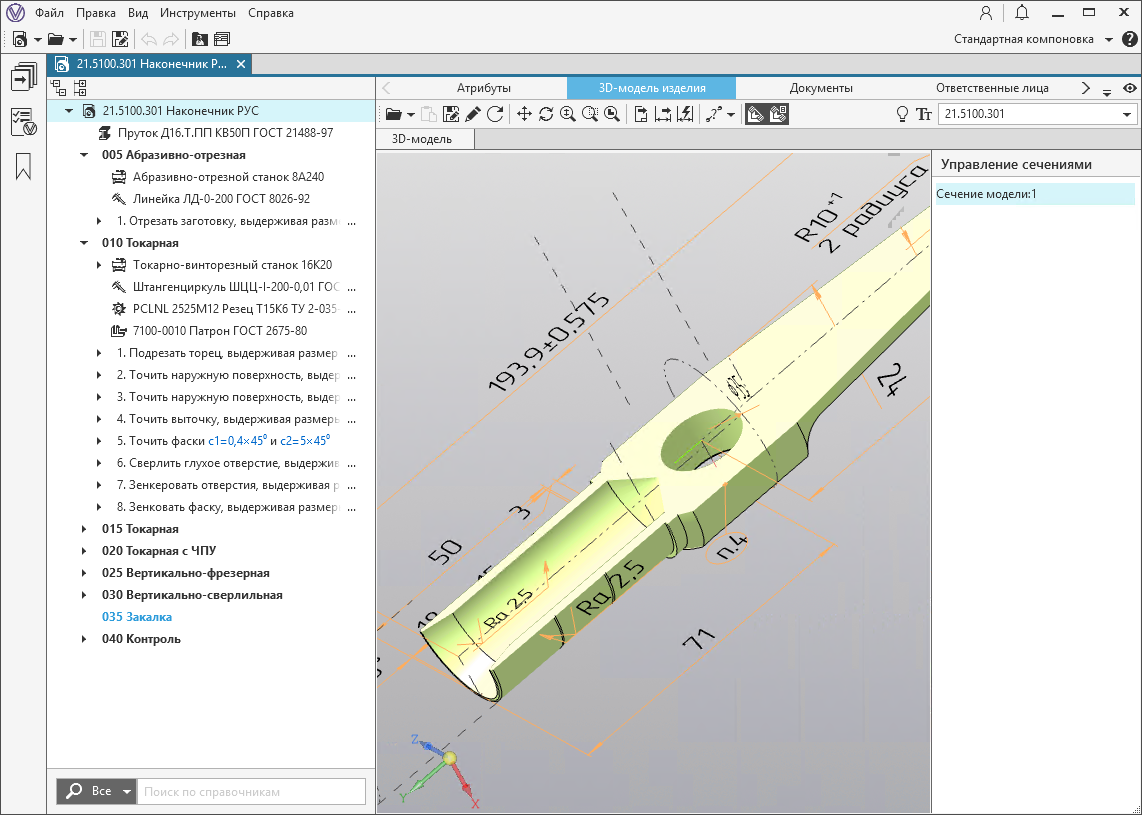

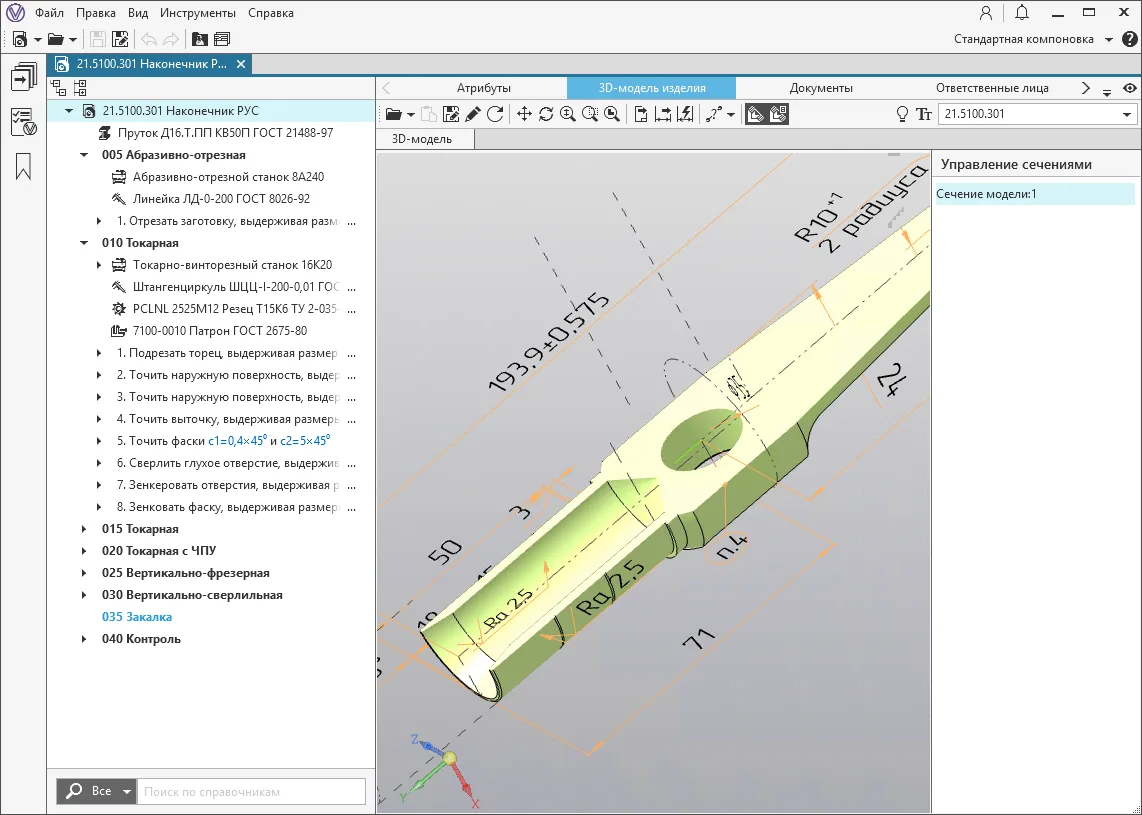

Интеграция с КОМПАС-3D обеспечивает прямой доступ к 3D-моделям и чертежам, включая возможность измерения геометрии и автоматического переноса данных в технологические документы.
Интеграция в рабочие процессы
«Вертикаль» органично встраивается в инженерные и производственные цепочки:
- Технологическая подготовка производства (ТПП) — автоматизация разработки техпроцессов на основе конструкторской документации из КОМПАС-3D или других источников.
- Сквозное проектирование в среде АСКОН — тесная интеграция с КОМПАС-3D позволяет работать с 3D-моделью непосредственно в окне «Вертикали» и наследовать технические требования из модели.
- Управление жизненным циклом изделия (PLM) — совместное использование с ЛОЦМАН:PLM обеспечивает единое информационное пространство, контроль версий и управление инженерными изменениями.
- Формирование производственной базы знаний — создание и поддержка корпоративных библиотек типовых техпроцессов, оборудования и нормативов с управлением правами доступа.
- Поддержка отечественных промышленных стандартов — выпуск документации в соответствии с ЕСКД, ОСТ и внутренними стандартами предприятий ОПК и машиностроения.
Возможности продукта
- Разработка технологических процессов и карт.
- В системе реализованы функции формирования заявок на проектирование средств технологического оснащения (СТО) и управляющих программ (УП) для оборудования с ЧПУ.
- Система может использоваться на предприятии в качестве самостоятельного инструмента для решения задач технологической подготовки производства, а также интегрироваться с другими продуктами АСКОН, что позволяет включить систему в единое решение CT3D для управления жизненным циклом изделия и создать цифровую среду для совместной разработки изделия и подготовки производства.
- После завершения разработки технологического процесса позволяет в автоматическом режиме сформировать комплект технологической документации. В базовой поставке системы есть большинство форм документов, предусмотренных ГОСТ серии ЕСКД.
- Поддержка единого информационного пространства для управления жизненным циклом изделия.

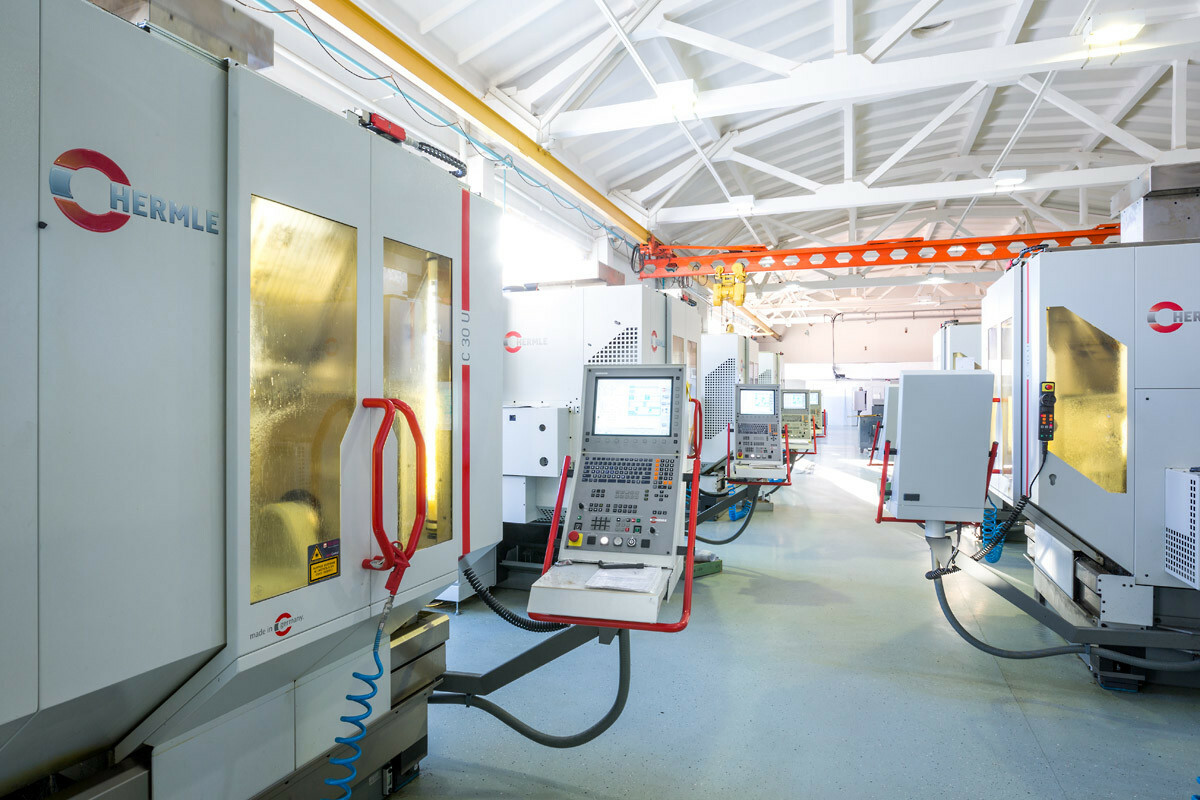

На предприятии использовался AutoCAD для разработки чертежей и технологических процессов. Требовалось уйти от зарубежного ПО из-за дороговизны обновлений, обеспечив при этом надежный обмен данными между конструкторами и технологами.
В рамках комплексного внедрения (ЛОЦМАН:PLM, КОМПАС-3D, ВЕРТИКАЛЬ) в систему ВЕРТИКАЛЬ были переведены существующие технологические процессы. Благодаря имеющимся инструментам была оптимизирована логика разработки технологических карт, что упростило работу технологов. Самое важное, что удалось добиться надежного обмена данными между конструкторами, которые работают в КОМПАС-3D и технологами, использующими ВЕРТИКАЛЬ.
