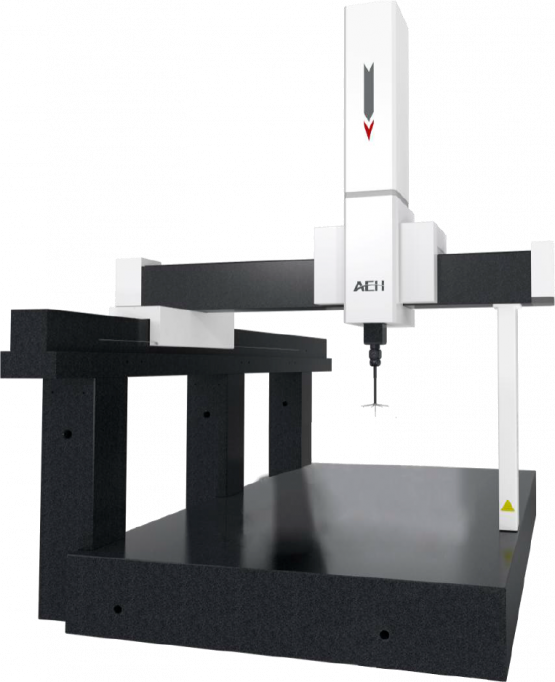

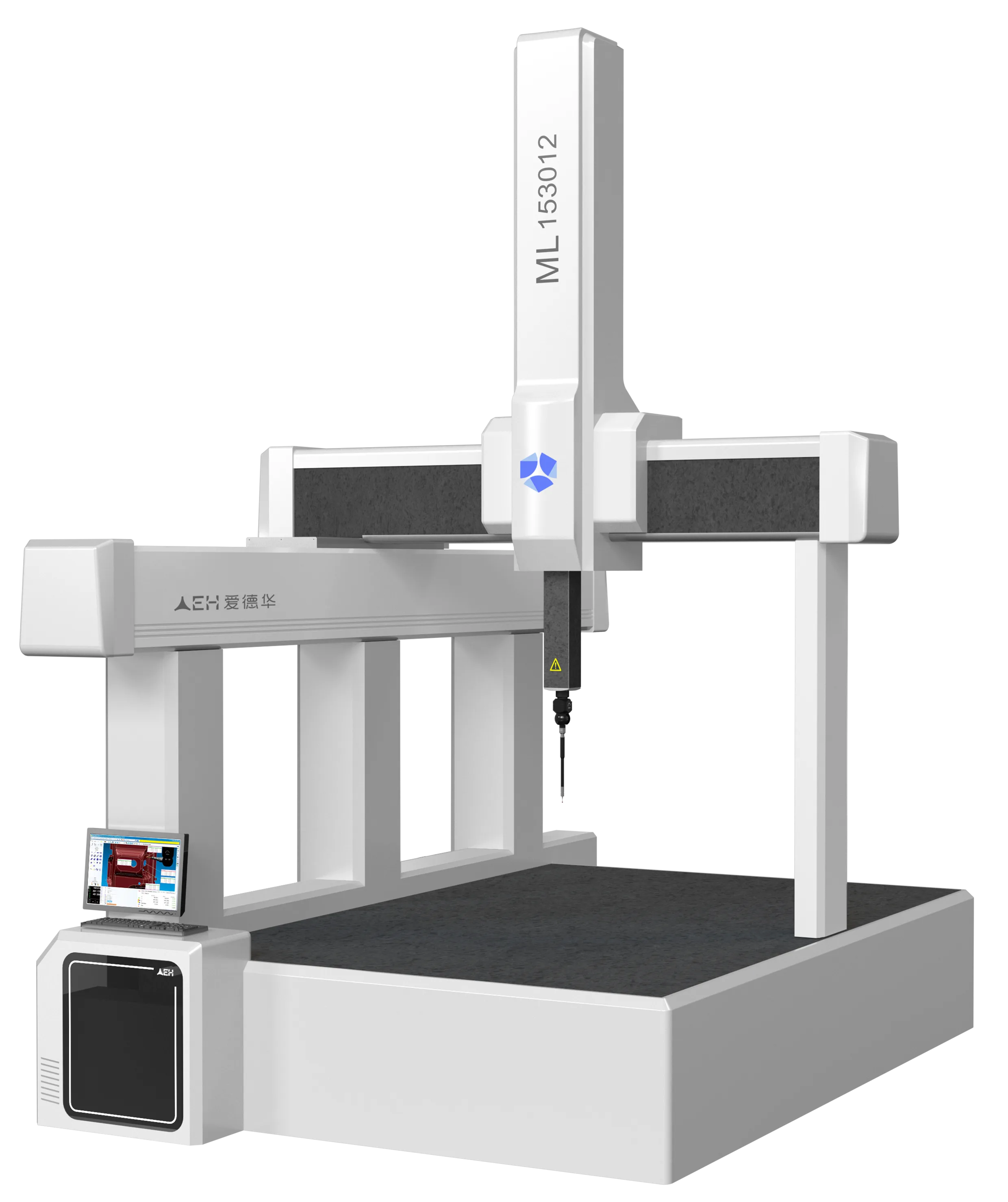

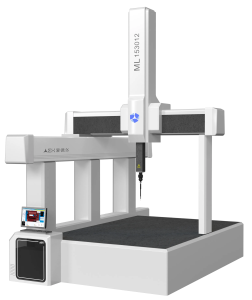

Координатно-измерительные машины AEH ML

Уникальная, поднятая с одной стороны, конструкция машины снижает вес движущихся частей.

Цена по запросу

Запрос КП

ФИО

Поле не может быть пустым

Компания

Поле не может быть пустым

Должность

Поле не может быть пустым

Телефон

Поле не может быть пустым

Согласен с Политикой конфиденциальности
Необходимо отметить пункт
Согласен на Обработку персональных данных
Необходимо отметить пункт
Подписаться на новости

В наличии

Уникальная, поднятая с одной стороны, конструкция машины снижает вес движущихся частей. Механизм привода расположен близко к барицентру движущихся частей - все это упрощает управление оборудованием.

Особенности и преимущества

Погрешность измерения от 1,9+L/300 мкм

Электроника Renishaw (Англия)

Гарантия на оборудование 1 год

Собственный сервисный центр в Екатеринбурге

AEH лидер на Азиатском рынке производителей КИМ – 1 место по количеству поставок.

Программное обеспечение

Inca3d Premium Edition

MODUS

Компания AEH является одним из ведущих производителей координатно-измерительных машин и решений для промышленной метрологии. С 2007 года мы являемся официальным представителем AEH на территории Российской Федерации, обеспечивая поставку оборудования, техническое сопровождение, консультации и поддержку заказчиков на всех этапах внедрения.

Отличительные особенности КИМ AEH ML:

высокая жесткость и малый вес подвижной полумостовой конструкции, поднятой с одной стороны, обеспечивают общую стабильность конструкции КИМ;

применение гранита на всех трех линейных осях, а также использование воздушных подшипников, исключающих механическое трение, обеспечивают плавность перемещения и точность измерения;

опорная часть подвижной конструкции оси “Y” благодаря своему поднятому положению уменьшает вес и инерцию подвижной части КИМ и улучшает динамические свойства машины.

в конструкции оси “Z” задействован цилиндр с низким коэффициентом трения и возможностью регулировки для уравновешивания силы тяжести. Это позволяет улучшить стабильность перемещения по оси Z и повысить точность измерения;

конструкция машины разработана и оптимизирована с применением метода конечных элементов;

установлены программные концевые выключатели, электрические концевые выключатели и аппаратные концевые выключатели, а также внедрены такие функции защиты, как защита воздушного подшипника, защита от падения давления в цилиндре и защита от выключения питания, если машина долгое время остается в режиме ожидания. Эти механизмы и функции значительно повышают безопасность работы на машине;

в пневмосистеме установлен прецизионный воздушный фильтр с возможностью фильтрации частиц масла и жидкости вплоть до 0,1 мкм, что гарантирует безопасность перемещения на воздушных подшипниках;

система компенсации погрешности геометрии машины обеспечивает точное и надежное измерение длины, что гарантирует повторяемость измерений;

на КИМ AEH Legend возможно использование различных измерительных головок и щуповых систем для удовлетворения различных требований к методам проведения измерений.

Таблица с характеристиками

Системные требования

Тип конструкции

Стационарная КИМ полумостового типа с неподвижным измерительным столом

Доступные исполнения

121510; 122010; 122510; 152010; 152510; 153010; 152012; 152512; 153012; 153512; 153014; 153514; 152515; 153015; 153016; 154016; 183010; 183510; 183012; 183512; 183014; 183514; 184014; 183515; 183016; 183516; 184016

Погрешность измерения MPEE с датчиком TP20 (максимально допустимая погрешность измерения длины)

От 2,3 + L/300 до 4,0 + L/300 мкм

Погрешность измерения MPEE с датчиком TP200 (максимально допустимая погрешность измерения длины)

От 2,1 + L/300 до 3,6 + L/300 мкм

Погрешность измерения MPEE с датчиками SP25/SP80 (максимально допустимая погрешность измерения длины)

От 1,9 + L/300 до 3,3 + L/300 мкм

Габаритные размеры (X × Y × Z)

От 2450 × 2785 × 3700 до 3045 × 5320 × 4900 мм

Диапазон измерений (X × Y × Z)

От 1200 × 1500 × 1000 до 1800 × 4000 × 1600 мм

Максимальная нагрузка

4000–6000 кг

Измерительная оснастка

Контактные датчики TP20, TP200; сканирующие датчики SP25 и SP80

Измеряемая длина L

Указывается в миллиметрах при расчёте погрешности MPEE

Основное назначение

Контроль средне- и крупногабаритных изделий

Области применения

Аэрокосмическая, автомобильная, электронная, литейная и другие отрасли промышленности

Особенности конструкции

Гранитные направляющие по трём осям; воздушные подшипники; неподвижный стол высокой грузоподъёмности; установка без специального фундамента

Модель

Погрешность измерения МРЕЕ (мкм)

Размер (мм)

Lx х Lу х Lz

Диапазон измерения (мм)

Dx х Dy х Dz
Макс. нагрузка (кг)

TP20 TP200 SP25/SP80

121510

2.3+L/300
2.1+L/300 1.9+L/300 2450х2785х3700 1200х1500х1000 4000

122010

2.3+L/300
2.1+L/300 1.9+L/300 2450х3320х3700 1200х2000х1000 4000

122510

2.3+L/300
2.1+L/300 1.9+L/300 2450х3820х3700 1200х2500х1000 4000

152010

2.5+L/300
2.3+L/300 2.0+L/300 2745х3320х3700 1500х2000х1000 4000

152510 2.5+L/300 2.3+L/300 2.0+L/300 2745х3820х3700
1500х2500х1000
5000

153010 2.5+L/300 2.3+L/300 2.0+L/300 2745х4320х3700
1500х3000х1000
6000

152012 2.9+L/300 2.6+L/300 2.3+L/300 2745х3320х4100
1500х2000х1200
4000

152512 2.9+L/300 2.6+L/300 2.3+L/300 2745х3820х4100
1500х2500х1200
5000

153012 2.9+L/300 2.6+L/300 2.3+L/300 2745х4320х4100
1500х3000х1200
6000

153512 2.9+L/300 2.6+L/300 2.3+L/300 2745х4820х4100
1500х3500х1200
6000

153014 3.3+L/300 2.9+L/300 2.6+L/300 2745х4320х4500
1500х3000х1400
6000

153514 3.3+L/300 2.9+L/300 2.6+L/300 2745х4820х4500
1500х3500х1400
6000

152515 3.5+L/300 3.1+L/300 2.9+L/300 2745х3820х4700
1500х2500х1500
5000

153015 3.5+L/300 3.1+L/300 2.9+L/300 2745х4320х4700
1500х3000х1500
6000

153016 3.7+L/300 3.3+L/300 3.0+L/300 2745х4320х4900
1500х3000х1600
6000

154016 3.7+L/300 3.3+L/300 3.0+L/300 2745х5320х4900
1500х4000х1600
5000

183010 2.8+L/300 2.4+L/300 2.1+L/300 3045х4320х3700
1800х3000х1000
6000

183510 2.8+L/300 2.4+L/300 2.1+L/300 3045х4820х3700
1800х3500х1000
6000

183012 3.2+L/300 2.9+L/300 2.6+L/300 3045х4320х4100
1800х3000х1200
6000

183512 3.2+L/300 2.9+L/300 2.6+L/300 3045х4820х4100
1800х3500х1200
6000

183014
3.6+L/300 3.2+L/300 2.9+L/300 3045x4320x4500 1800x3000x1400 6000

183514
3.6+L/300 3.2+L/300 2.9+L/300 3045x4820x4500 1800x3500x1400 6000

184014
3.6+L/300 3.2+L/300 2.9+L/300 3045x5320x4500 1800x4000x1400 6000

183515
3.8+L/300 3.4+L/300 3.1+L/300 3045x4820x4700 1800x3500x1500 6000

183016
4.0+L/300 3.6+L/300 3.3+L/300 3045x4320x4700 1800x3000x1600 6000

183516
4.0+L/300 3.6+L/300 3.3+L/300 3045x4820x4900 1800x3500x1600 6000

184016
4.0+L/300 3.6+L/300 3.3+L/300 3045x5320x4900 1800x4000x1600 5000

Запросить коммерческое предложение

ФИО

Поле не может быть пустым

Компания

Поле не может быть пустым

Должность

Поле не может быть пустым

Email

Поле не может быть пустым

Телефон

Поле не может быть пустым

Интересующий продукт

Поле не может быть пустым

Город

Поле не может быть пустым

Сообщение

Поле не может быть пустым

Согласен с Политикой конфиденциальности
Необходимо отметить пункт

Согласен на Обработку персональных данных
Необходимо отметить пункт

Подписаться на новости

Модель	Погрешность измерения МРЕЕ (мкм)			Размер (мм) Lx х Lу х Lz	Диапазон измерения (мм) Dx х Dy х Dz	Макс. нагрузка (кг)
	TP20	TP200	SP25/SP80
121510	2.3+L/300	2.1+L/300	1.9+L/300	2450х2785х3700	1200х1500х1000	4000
122010	2.3+L/300	2.1+L/300	1.9+L/300	2450х3320х3700	1200х2000х1000	4000
122510	2.3+L/300	2.1+L/300	1.9+L/300	2450х3820х3700	1200х2500х1000	4000
152010	2.5+L/300	2.3+L/300	2.0+L/300	2745х3320х3700	1500х2000х1000	4000
152510	2.5+L/300	2.3+L/300	2.0+L/300	2745х3820х3700	1500х2500х1000	5000
153010	2.5+L/300	2.3+L/300	2.0+L/300	2745х4320х3700	1500х3000х1000	6000
152012	2.9+L/300	2.6+L/300	2.3+L/300	2745х3320х4100	1500х2000х1200	4000
152512	2.9+L/300	2.6+L/300	2.3+L/300	2745х3820х4100	1500х2500х1200	5000
153012	2.9+L/300	2.6+L/300	2.3+L/300	2745х4320х4100	1500х3000х1200	6000
153512	2.9+L/300	2.6+L/300	2.3+L/300	2745х4820х4100	1500х3500х1200	6000
153014	3.3+L/300	2.9+L/300	2.6+L/300	2745х4320х4500	1500х3000х1400	6000
153514	3.3+L/300	2.9+L/300	2.6+L/300	2745х4820х4500	1500х3500х1400	6000
152515	3.5+L/300	3.1+L/300	2.9+L/300	2745х3820х4700	1500х2500х1500	5000
153015	3.5+L/300	3.1+L/300	2.9+L/300	2745х4320х4700	1500х3000х1500	6000
153016	3.7+L/300	3.3+L/300	3.0+L/300	2745х4320х4900	1500х3000х1600	6000
154016	3.7+L/300	3.3+L/300	3.0+L/300	2745х5320х4900	1500х4000х1600	5000
183010	2.8+L/300	2.4+L/300	2.1+L/300	3045х4320х3700	1800х3000х1000	6000
183510	2.8+L/300	2.4+L/300	2.1+L/300	3045х4820х3700	1800х3500х1000	6000
183012	3.2+L/300	2.9+L/300	2.6+L/300	3045х4320х4100	1800х3000х1200	6000
183512	3.2+L/300	2.9+L/300	2.6+L/300	3045х4820х4100	1800х3500х1200	6000
183014	3.6+L/300	3.2+L/300	2.9+L/300	3045x4320x4500	1800x3000x1400	6000
183514	3.6+L/300	3.2+L/300	2.9+L/300	3045x4820x4500	1800x3500x1400	6000
184014	3.6+L/300	3.2+L/300	2.9+L/300	3045x5320x4500	1800x4000x1400	6000
183515	3.8+L/300	3.4+L/300	3.1+L/300	3045x4820x4700	1800x3500x1500	6000
183016	4.0+L/300	3.6+L/300	3.3+L/300	3045x4320x4700	1800x3000x1600	6000
183516	4.0+L/300	3.6+L/300	3.3+L/300	3045x4820x4900	1800x3500x1600	6000
184016	4.0+L/300	3.6+L/300	3.3+L/300	3045x5320x4900	1800x4000x1600	5000
