Координатно-измерительные машины Hexagon TIGO SF

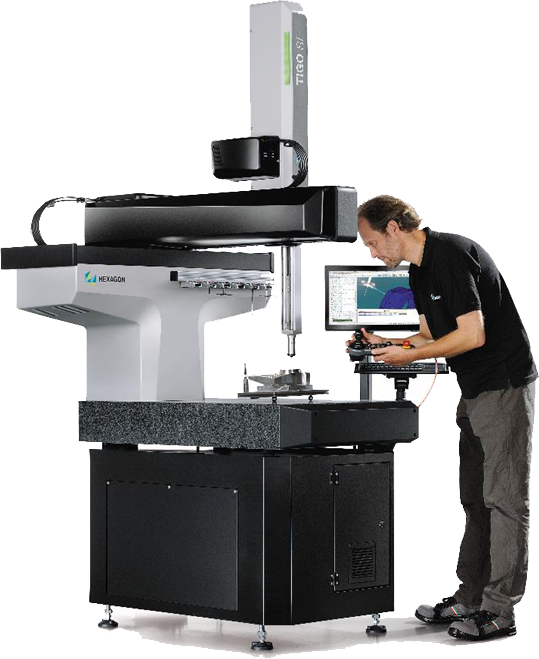

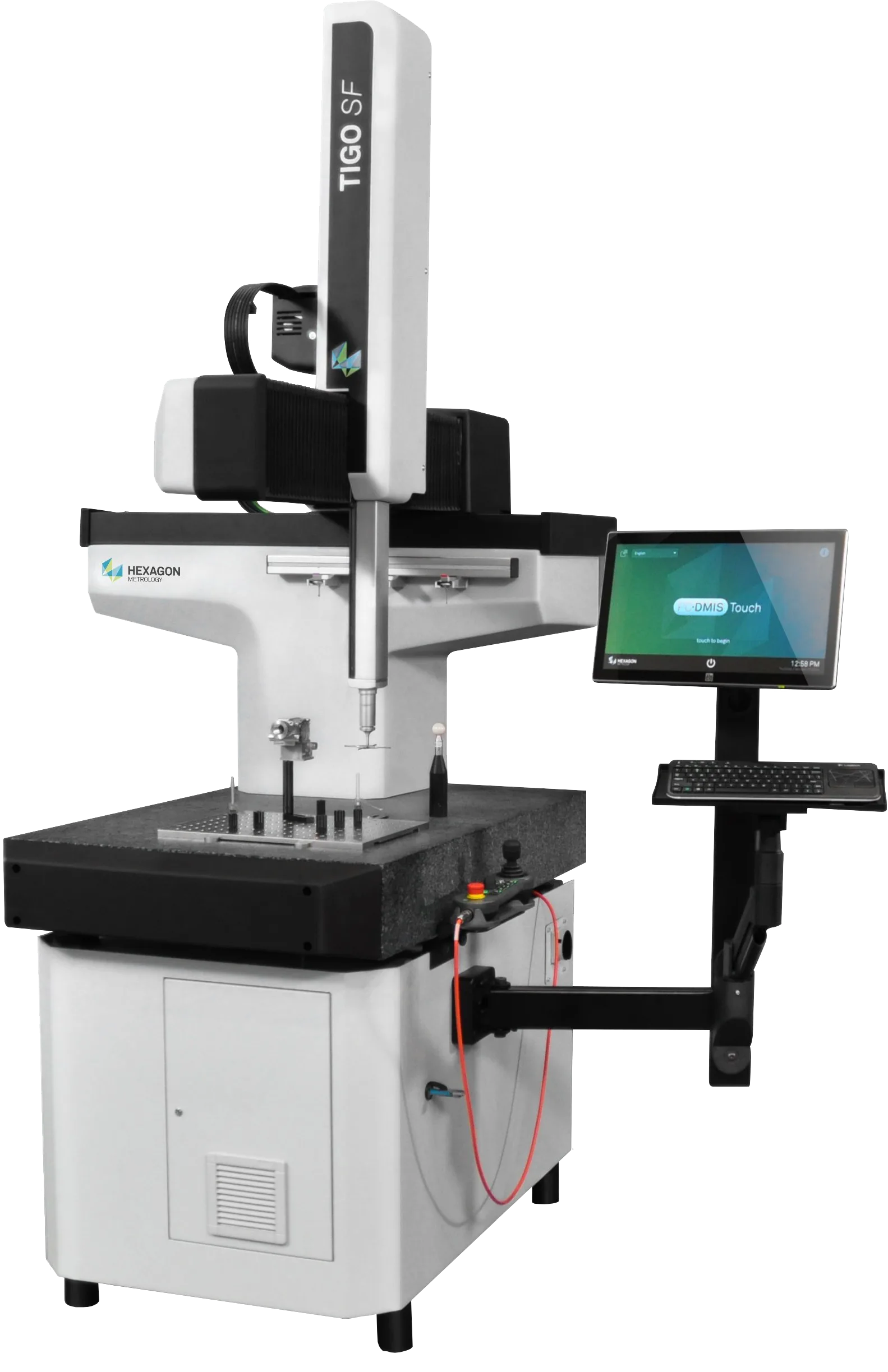

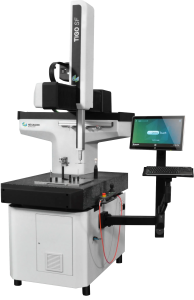

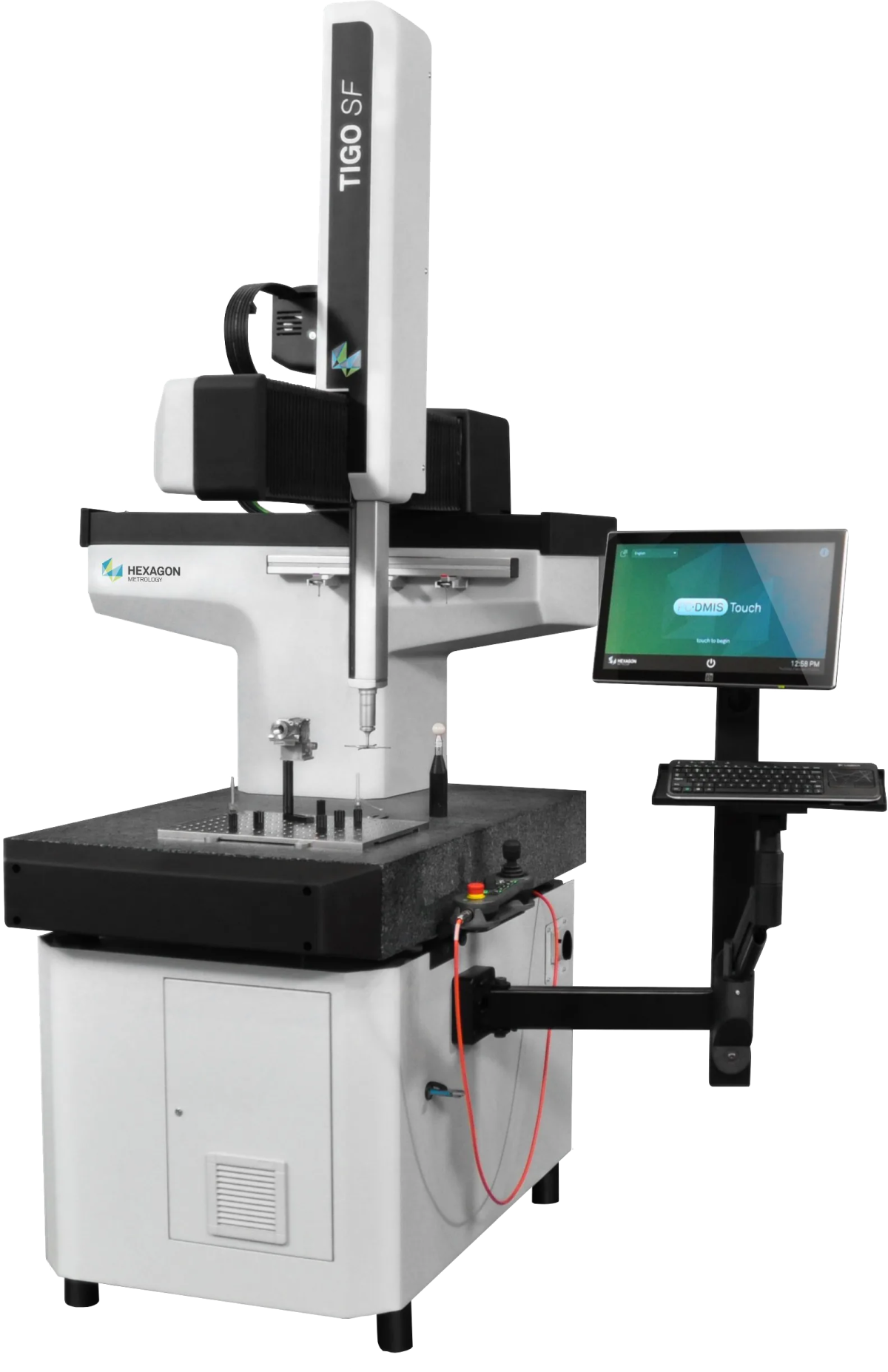

Hexagon TIGO SF – современная координатно-измерительная машина, спроектированная для работы в цеховых помещениях.

Цена по запросу

Запрос КП

ФИО

Поле не может быть пустым

Компания

Поле не может быть пустым

Должность

Поле не может быть пустым

Телефон

Поле не может быть пустым

Согласен с Политикой конфиденциальности
Необходимо отметить пункт
Согласен на Обработку персональных данных
Необходимо отметить пункт
Подписаться на новости

В наличии

Hexagon TIGO SF – современная координатно-измерительная машина, спроектированная для работы в цеховых помещениях. Эта компактная, прочная и эргономичная КИМ позволяет легко выполнять операции по проверке качества именно там, где они необходимы в первую очередь, непосредственно на месте изготовления деталей.

Особенности и преимущества:

Открытый измерительный объем.

Диапазон температур от 15 °C до 30 °C.

Пассивные амортизаторы.

Линейные направляющие, не требующие воздуха для работы.

Эргономичные рабочая станция и ручной пульт.

Контактные и сканирующие датчики.

Режим Fly2.

Режим Eco Mode.

Стационарные КИМ Hexagon TIGO SF внесены в государственный реестр СИ РФ и поставляются со свидетельством о первичной поверке СИ.

Измерьте детали быстро и точно с помощью цеховой КИМ Hexagon TIGO SF!

Забудьте о сжатом воздухе! Эта КИМ работает на линейных направляющих качения по всем осям. Просто установите и начинайте измерения.

Гранитный стол с множеством отверстий М8 позволяет легко и надежно закрепить любую деталь с трех сторон.

Работайте в цеху без проблем! Hexagon TIGO SF защищена от пыли кожухами и гофрами, а прочная конструкция гарантирует стабильную работу даже в сложных условиях.

Не беспокойтесь о температуре! Мультисенсорная температурная компенсация обеспечивает точность от 10°C до 40°C.

Сканирующая головка HP-S-X1C позволяет проводить как точечные измерения, так и непрерывное сканирование со скоростью до 300 мм/с. Смена инструмента происходит прямо на раме КИМ. Для максимальной гибкости доступна головка HH-A с шагом 5° и зондом HP-TM.

Управляйте КИМ с комфортом! Новый эргономичный пульт Jog-box с сенсорным экраном и клавиатурой расположен на удобном шарнирном штативе. Опционально доступны разноцветные светодиодные индикаторы состояния измерения.

Перемещайте Hexagon TIGO SF легко и просто благодаря конструкции «все в одном». Опционально доступен корпус основания со степенью защиты IP54 и активные демпферы.

Линейные шкалы METALLUR обеспечивают разрешение 0.039 мкм. Прецизионные рельсовые направляющие гарантируют точность без пневмосистемы.

Hexagon TIGO SF - это надежность, точность и удобство в условиях цеха!

Таблица с характеристиками

Системные требования

Тип конструкции

Компактная стационарная КИМ консольного типа для эксплуатации непосредственно в производственном цехе

Диапазон измерений (X × Y × Z)

500 × 580 × 500 мм

Конфигурации измерительной головки

LSP-X1c для непрерывного сканирования и дискретных измерений; TESASTAR-m M8 / TESASTAR-m с контактным датчиком

E0,MPE/E60,MPE с LSP-X1c (максимально допустимая погрешность измерения длины при смещении щупа относительно оси пиноли 0/60 мм)

При +18…+22 °C — 2,2 + L/300 мкм; при +16…+26 °C — 2,5 + L/250 мкм; при +15…+30 °C — 2,7 + L/200 мкм

PFTU,MPE с LSP-X1c (максимально допустимая погрешность измерения формы сферы одним щупом)

2,2 мкм

MPETHP/τ с LSP-X1c (максимально допустимая погрешность сканирования сферы / продолжительность проверочного сканирования)

3,5 мкм / 50 с

R0,MPL с LSP-X1c (максимально допустимый размах повторяемости измерения длины)

1,6 мкм

E0,MPE/E60,MPE с TESASTAR-m M8 / TESASTAR-m (максимально допустимая погрешность измерения длины при смещении щупа относительно оси пиноли 0/60 мм)

При +18…+22 °C — 2,6 + L/300 мкм; при +16…+26 °C — 2,9 + L/250 мкм; при +15…+30 °C — 3,1 + L/200 мкм

PFTU,MPE с TESASTAR-m M8 / TESASTAR-m (максимально допустимая погрешность измерения формы сферы одним щупом)

2,6 мкм

MPETHP/τ с TESASTAR-m M8 / TESASTAR-m (максимально допустимая погрешность сканирования сферы / продолжительность проверочного сканирования)

Не нормируется для данной контактной конфигурации

R0,MPL с TESASTAR-m M8 / TESASTAR-m (максимально допустимый размах повторяемости измерения длины)

2,6 мкм

Рабочий температурный диапазон

От +15 до +30 °C в стандартном исполнении; до +40 °C с опцией XT

Измеряемая длина L

Указывается в миллиметрах; результат расчёта погрешности выражается в микрометрах

Способы измерения

Непрерывное контактное сканирование и дискретные измерения отдельных точек

Требование к сжатому воздуху

Не требуется

Измерительный стол

Гранитный стол с сеткой резьбовых отверстий для крепления деталей

Доступ к измерительному объёму

С трёх сторон, с возможностью ручной или автоматизированной загрузки

Защита от производственных условий

Защитные кожухи и сильфоны; пассивные виброопоры; активные виброопоры и основание со степенью защиты IP54 — опционально

Программное обеспечение

PC-DMIS; программное обеспечение и контроллер размещаются в основании машины

Конфигурация щупа

Диапазон температуры
18 ÷ 22 °C

Диапазон температуры
16 ÷ 26 °C

Диапазон температуры
15 ÷ 30 °C
RO,MPL

E_0,MPE/E_60,MPE
P_FTU,MPE
MPE_THP/τ
E_0,MPE/E_60,MPE
P_FTU,MPE
MPE_THP/τ
E_0,MPE/E_60,MPE

P_FTU,MPE

MPE_THP/τ

LSP-X1c

2.2 + L/300

2.2

3.5/50

2.5 + L/250

2.2

3.5/50

2.7 + L/200

2.2

3.5/50
1.6

TS-m M8/TS-m

2.6 + L/300

2.6

–

2.9 + L/250

2.6

–

3.1 + L/200

2.6

–

2.6
