Инженеры «ПЛМ Урал» автоматизировали измерения в СПРУТКАМ
Специалисты Группы компаний «ПЛМ Урал» завершили проект, в котором измерения перестали быть вспомогательным шагом и стали полноценной частью управляющей программы.

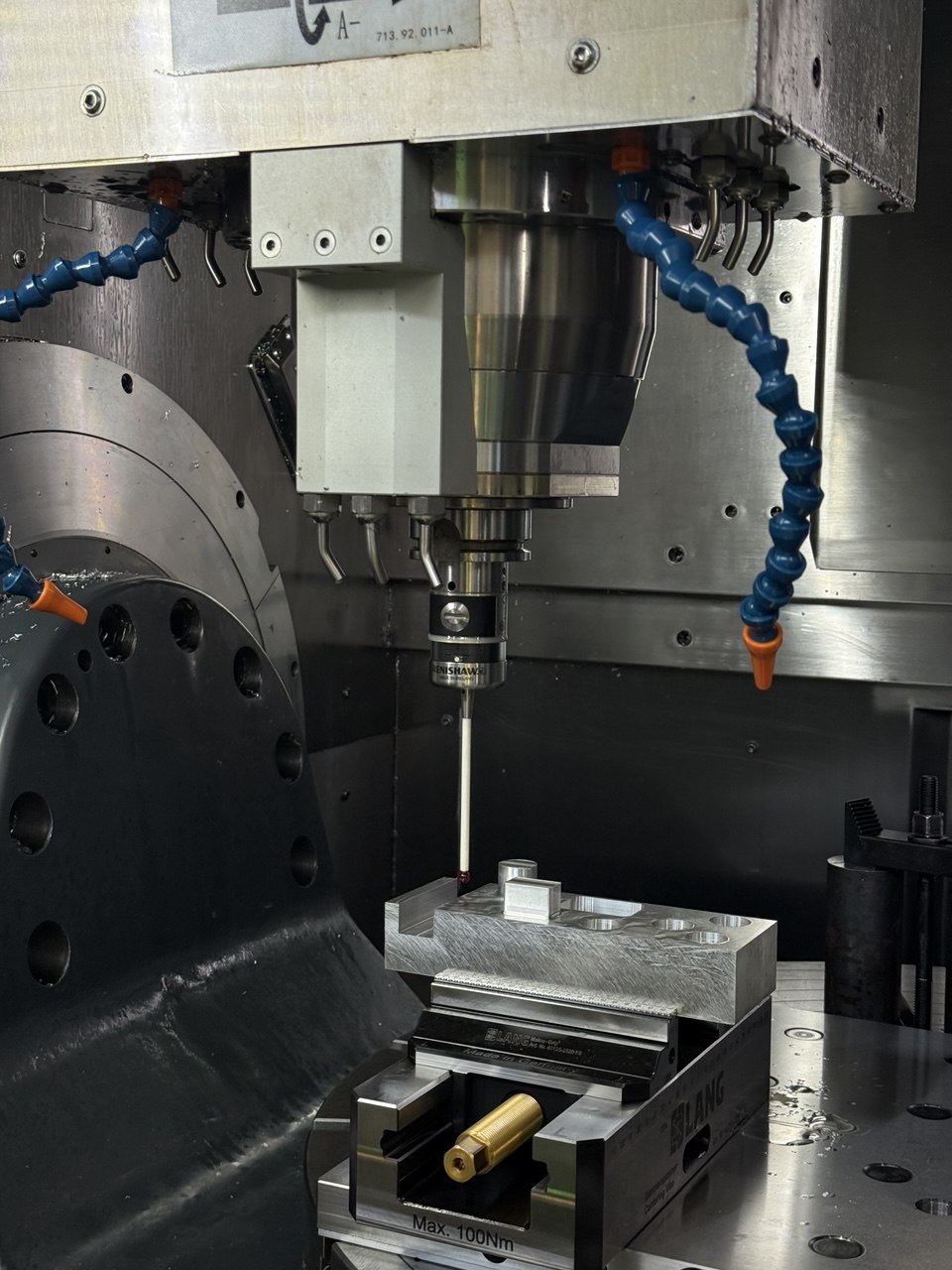

Для фрезерного станка Uni.5 800UMT с системой ЧПУ GNC62 был разработан постпроцессор, позволяющий программировать контроль детали непосредственно в СПРУТКАМ - без ручной доработки кода после формирования УП.
За этим техническим результатом стоит понятная экономическая логика. Когда технолог задаёт измерительные операции прямо в проекте, из процесса исчезает трудоёмкий и рискованный этап ручного редактирования готовой программы. Это ускоряет подготовку производства и снижает вероятность ошибок, которые дорого обходятся уже на станке.
Но главная ценность решения не в самом получении координат, а в том, что станок делает с результатом. Здесь измерение встроено в замкнутую цепочку «обработка → измерение → коррекция → продолжение обработки»: полученные данные автоматически используются для коррекции инструмента. Такая автоматизация уменьшает долю ручных операций, брак и повторную обработку, а значит - прямые издержки предприятия.
Отдельно команда «ПЛМ Урал» решила одну из самых трудоёмких задач - базирование крупногабаритных корпусных деталей. Для таких изделий доступ к базовым поверхностям обычно требует смены ориентации станка, чего стандартные циклы не допускают. Разработанный алгоритм позволяет определять нуль программы по касаниям при произвольных положениях поворотных осей, автоматизируя наладку, которая прежде отнимала у оператора значительное время.
Там, где возможностей штатных циклов ЧПУ оказалось недостаточно, специалисты пошли дальше и разработали собственный измерительный цикл, внедрённый прямо в систему GNC62. Это показывает ключевое преимущество работы с «ПЛМ Урал»: заказчик получает не типовую настройку «из коробки», а решение, адаптированное под конкретное оборудование и технологию.
Показательно, что это уже второй крупный проект, в котором «ПЛМ Урал» задействует измерительные возможности СПРУТКАМ, — ранее аналогичный подход был успешно применён для автоматического поиска сварных швов. Накопленный опыт делает подобные внедрения предсказуемыми по срокам и итоговому результату.
Это уже второй крупный проект, в котором нами используются измерительные возможности СПРУТКАМ.
Ранее аналогичный инструментарий был успешно применен при реализации функций автоматического поиска сварных швов, где стратегии измерений СПРУТКАМ использовались для поиска фактического положения соединения перед выполнением сварочной траектории. Оба проекта показывают один и тот же принцип: измерительные стратегии СПРУТКАМ можно использовать значительно шире классической задачи контроля размеров детали.
Подробное описание проекта - реализованные измерительные циклы, новый цикл «Угол наклона плоскости», алгоритм базирования и видео работы решения на станке - доступно на странице проекта.
Если вы хотите автоматизировать подготовку управляющих программ для своего оборудования и создать точную симуляцию рабочих процессов, оставьте заявку на разработку постпроцессора и кинематической модели. Инженеры ГК «ПЛМ Урал» готовы предложить решение для станков любой сложности.
Закажите постпроцессор и кинематическую модель прямо сейчас.
Пишите на электронную почту info@plm-ural.ru или звоните по телефону 8 800 500 1993, а также можно оформить заявку на сайте.
