ГК «ПЛМ Урал» повысила производительность обработки крупногабаритных деталей с помощью NX CAM
Специалисты ГК «ПЛМ Урал» реализовали масштабный проект по оптимизации технологической подготовки производства для одного из промышленных предприятий, расположенного в Уральском федеральном округе.
В рамках сотрудничества был разработан и внедрен комплексный набор инструментов на базе программного обеспечения NX CAM, включающий постпроцессор и точную кинематическую модель для токарно-карусельного станка с функцией приводного инструмента VTC-2500ATC.

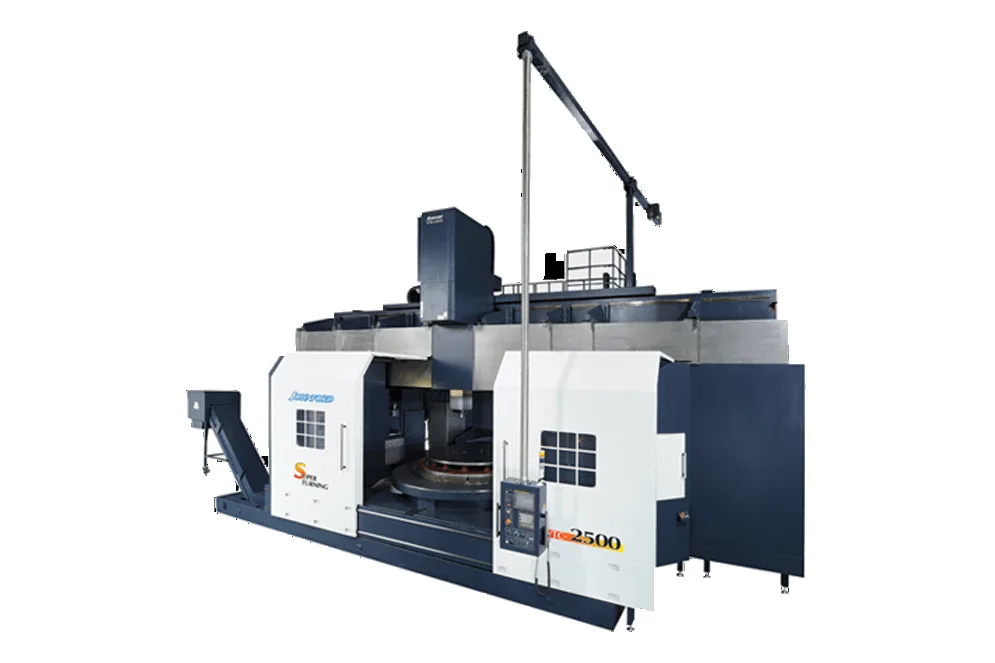

Предприятие выпускает широкую номенклатуру деталей, среди которых значительную долю занимают крупногабаритные изделия. Технологический процесс требовал выполнения целого ряда операций за один установ: наружной и внутренней обточки, фрезерования, сверления и шлифования диаметров. Для решения этих задач предприятие приобрело высокотехнологичный станок VTC-2500ATC с системой ЧПУ Fanuc 0i, который также оснащен специальной функцией шлифования наружных и внутренних поверхностей.
Ключевая особенность карусельного станка - возможность использования не только токарного, но и фрезерного инструмента, а также ручных угловых головок для обработки наклонных элементов. Дополнительную гибкость оборудованию придает ось траверсы W, сонаправленная с основной осью Z. Она увеличивает рабочий ход по вертикали и управляется через специфические M-коды, позволяя перемещать траверсу с шагом 250 мм.
Отдельным вызовом для инженеров стала реализация функции шлифования. Станок позволяет выполнять чистовую обработку диаметров сразу после точения и растачивания без переустановки детали. Для автоматизации этого процесса в постпроцессоре было создано специальное событие пользователя, которое активируется через пустую операцию.
Результатом работы события становится готовый управляющий код для врезного шлифования. В программе автоматически генерируются команды на позиционирование траверсы, включение режимов шлифования, управление подачей по оси X и вращением оси C.

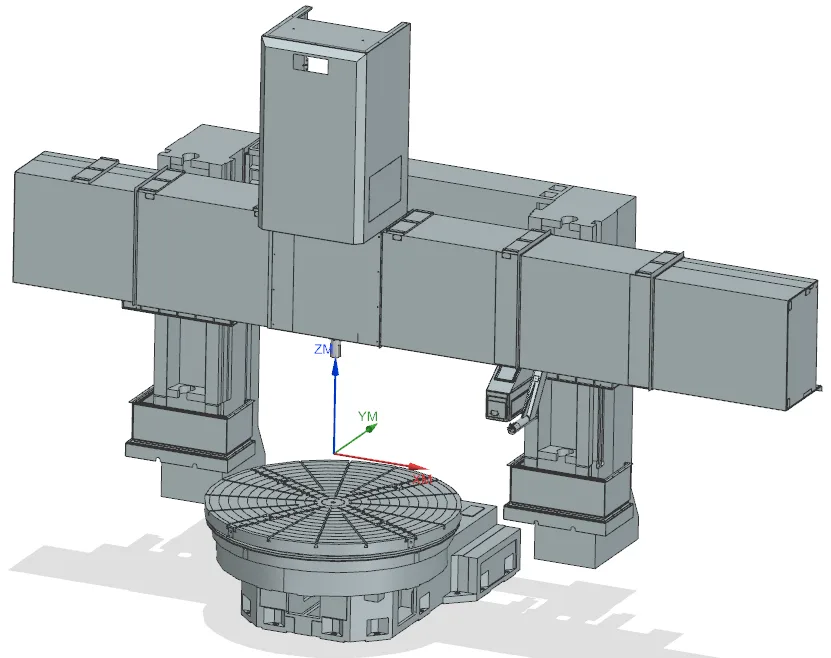

Помимо постпроцессора, инженеры ГК «ПЛМ Урал» создали кинематическую модель станка, в которой детально воспроизведены все подвижные узлы: шпиндель, поворотный стол, траверса, угловые головки, шлифовальный круг и защитные кожухи. Благодаря этой модели в NX CAM стала доступна полноценная симуляция процесса обработки. Инженеры могут заранее выявить и исключить потенциальные столкновения между рабочими органами, заготовкой и приспособлениями, что значительно повышает безопасность производства и сокращает риски дорогостоящих аварий.
Проект успешно завершен, предприятие получило эффективный инструмент для работы с крупногабаритными деталями на современном технологическом уровне.
Если вы хотите автоматизировать подготовку управляющих программ для своего оборудования и создать точную симуляцию рабочих процессов, оставьте заявку на разработку постпроцессора и кинематической модели. Инженеры ГК «ПЛМ Урал» готовы предложить решение для станков любой сложности.
Закажите постпроцессор и кинематическую модель прямо сейчас.
Пишите на электронную почту info@plm-ural.ru или звоните по телефону 8 800 500 1993, а также можно оформить заявку на сайте.
Узнать еще:
Разработка постпроцессоров на базе SIEMENS NX CAM
Услуги для программирования станков с ЧПУ
Курсы по обучению работе в CAM-системах
Подробное техническое описание, особенности разработки кинематической модели и список реализованных циклов смотрите на странице проекта.
