Постпроцессор и кинематическая модель для токарно-карусельного станка VTC-2500ATC на базе NX CAM
Токарно-карусельный станок с функцией приводного инструмента VTC-2500ATC оснащен стойкой с ЧПУ Fanuc 0i. Данный станок имеет специальную функцию шлифования наружных и внутренних диаметров.
Помимо токарного инструмента станок способен использовать фрезерный инструмент и ручные угловые головки для фрезерования и сверления наклонных элементов. Для увеличения длины хода по оси Z используется дополнительная ось траверсы W, которая сонаправлена с основной осью Z (движется вверх/вниз) и управляется через специальные M-коды (М110-М114). Эти М-коды перемещают траверсу позиционно вверх/вниз с шагом 250 мм.
Данный станок имеет возможность шлифовать наружные и внутренние диаметры детали после операций точения и растачивания в пределах одного установа. В постпроцессоре данная опция реализована через событие пользователя. Оно подцепляется на пустую операцию. Результат работы события – готовая операция врезного шлифования внутреннего/внешнего диаметра:
(OPERATION: MILL_CONTROL_GRINDING_VREZNOIE_VNITRI)
T1212 (GRINDING)
G17 G40 G98
G54
M34
M112 – траверса опускается на заданную позицию
M33
G28 G0 W0
M91 (C1 MODEL)
M28 (C1 BK UNLK)
G40 G17
G98
G90 G0 X46.
M3 S200
G4 X3.
X46. Z10. ( SAFE START POSITION )
M0
G1 Z-20. F1000.
(****start****)
U5. H3600. F500. ( U-DVIGENIE PO *X* K DETALI; H-Osi *C* ) - шлифование
H720. F500. - шлифование
U-0.1 H720. F500. ( DVIGENIE OT DETALI )
U-5. F1000. ( DVIGENIE OT DETALI )
(****end****)
Z10. ( SAFE END POSITION )
G28 G0 W0 ( RETRACT Z AXIS )
M5 ( GRINDING WHEEL OFF )
M15
G28 H0
M90

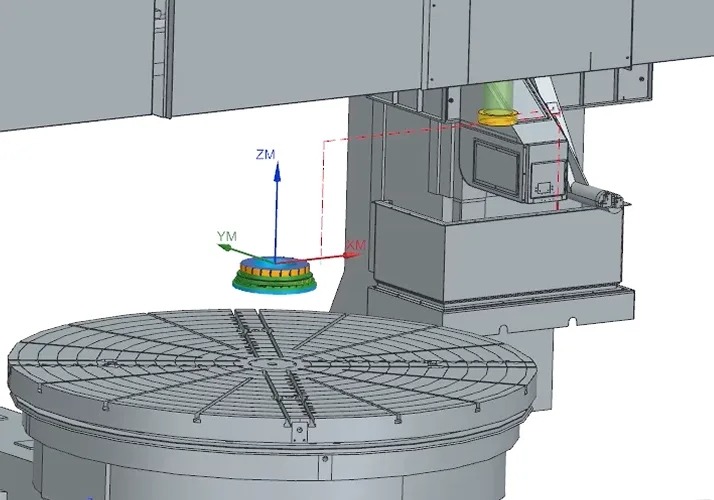

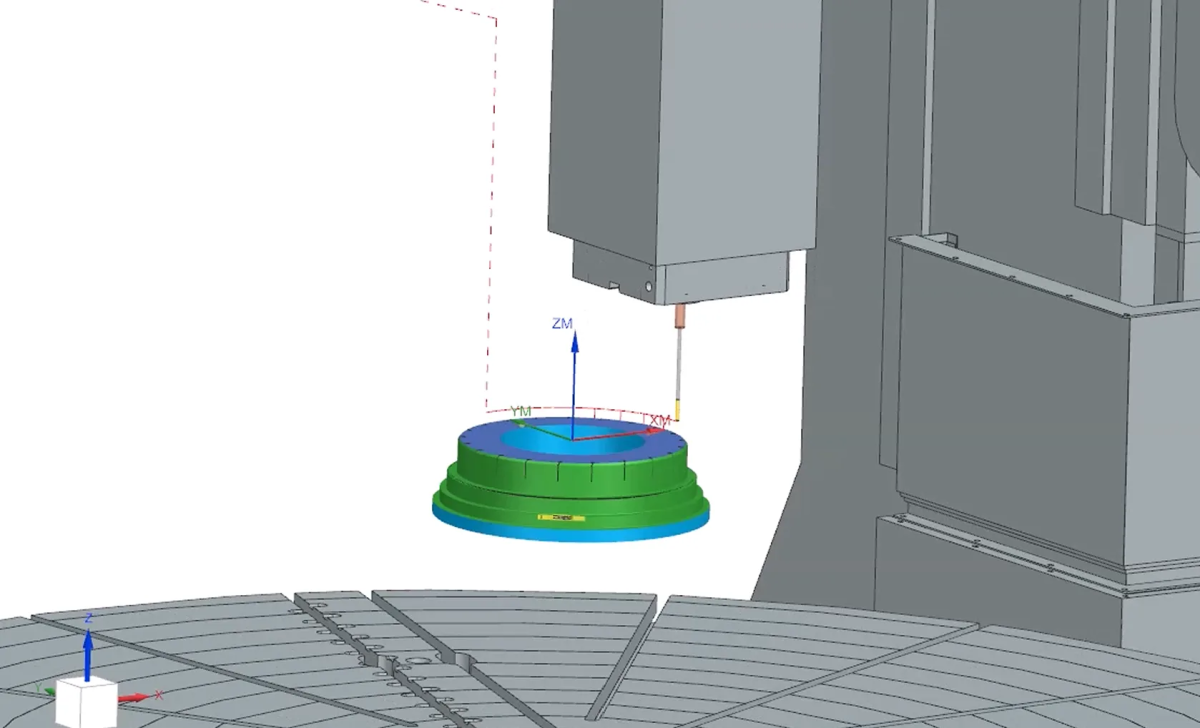

Задачи были успешно решены постпроцессором. В кинематической модели станка была реализована симуляция рабочих органов (шпинделя, поворотного стола, траверсы, угловых головок, шлифовального круга и кожухов), т.е. тех узлов, которые имеют возможность потенциальных столкновений между собой, заготовкой и приспособлением.
