Специализированный курс. Автоматизация рабочих процессов в Ansys Fluent с использованием библиотек PyAnsys (Python)
Продолжительность – 1 день.
Данный курс посвящен практическому применению свободно распространяемых библиотек PyAnsys (Geometry, PyFluent), разработанных на языке Python, для автоматизации рабочих процессов в среде Ansys Fluent. Рассматривается управление ключевыми этапами гидродинамического моделирования через журнал команд: построение геометрии, генерация расчетной сетки, настройка физической модели, запуск расчета и постобработка результатов.
На практических примерах проточного теплообменника и смешивающего тройника демонстрируются возможности библиотек по организации связи между модулями для создания сквозных сценариев работы.
Краткое содержание курса:
- Введение. Основы программирования, синтаксис и типы данных
- PyAnsys Geometry. Описание основных команд для построения геометрической модели
- PyFluent. Описание основных команд для генерации расчетной сетки, настройки физической модели, запуска расчета и пост-обработки результатов
- Демонстрация PyAnsys Geometry. Построение геометрии проточного теплообменника
- Демонстрация PyFluent Meshing. Генерация расчетной сетки для проточного теплообменника
- Демонстрация PyFluent Solver. Настройка физической модели для задачи проточного теплообменника
- Демонстрация PyFluent Post-Processing. Визуализация результатов анализа задачи проточного теплообменника
Примеры:
- Демонстрация PyAnsys Geometry. Построение геометрии смешивающего тройника
- Демонстрация PyFluent Meshing. Генерация расчетной сетки для смешивающего тройника
- Демонстрация PyFluent Solver. Настройка физической модели для задачи смешивающего тройника
- Демонстрация PyFluent Post-Processing. Визуализация результатов анализа задачи смешивающего тройника
- Анализ сеточной независимости для задачи определения числа Нуссельта в трубе
Специалисты «ПЛМ Урал» выполнили аэродинамическую оптимизацию внешних обводов двигательной установки для ОАО «Авиадвигатель». В рамках проекта была создана оптимизационная модель на базе ANSYS, Siemens NX и IOSO, позволяющая автоматически подбирать форму обводов мотогондолы для минимизации потерь эффективной тяги с учетом геометрических и аэродинамических ограничений.

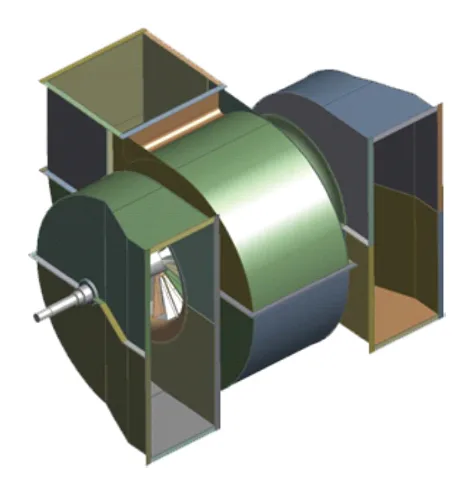

Специалисты «ПЛМ Урал» выполнили численное аэродинамическое моделирование вентилятора для ОАО «СИБЭНЕРГОМАШ». Расчет был сопоставлен с данными натурного эксперимента и подтвердил применимость ANSYS для задач аэродинамики и прочности изделий заказчика. По итогам работы была подготовлена пошаговая методика численного эксперимента для дальнейшего применения на модельном ряде проектируемых изделий.

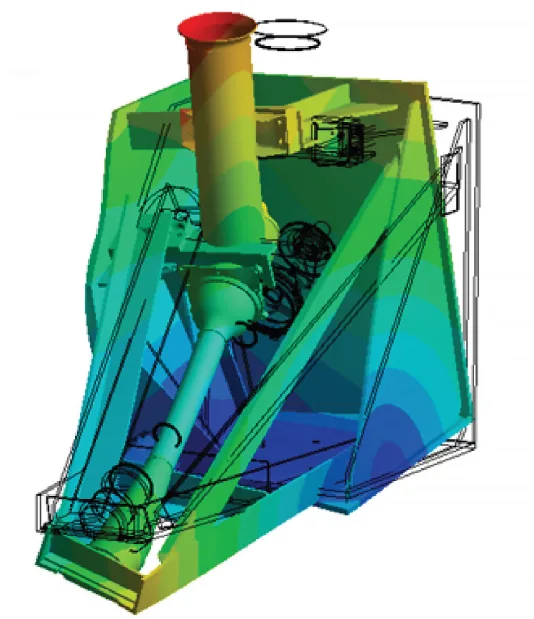

Специалисты «ПЛМ Урал» выполнили динамический анализ эжектора для НПО «Наука». В рамках проекта были определены собственные частоты и формы конструкции, а также построены АЧХ ускорений в точках крепления акселерометров. По результатам расчета получено хорошее соответствие расчетной АЧХ с экспериментальной.
