Эффекты от применения системной инженерии - Индустриальные примеры

В качестве конкретного практического описания успешного применения системной инженерии, можно обозначить следующие примеры:

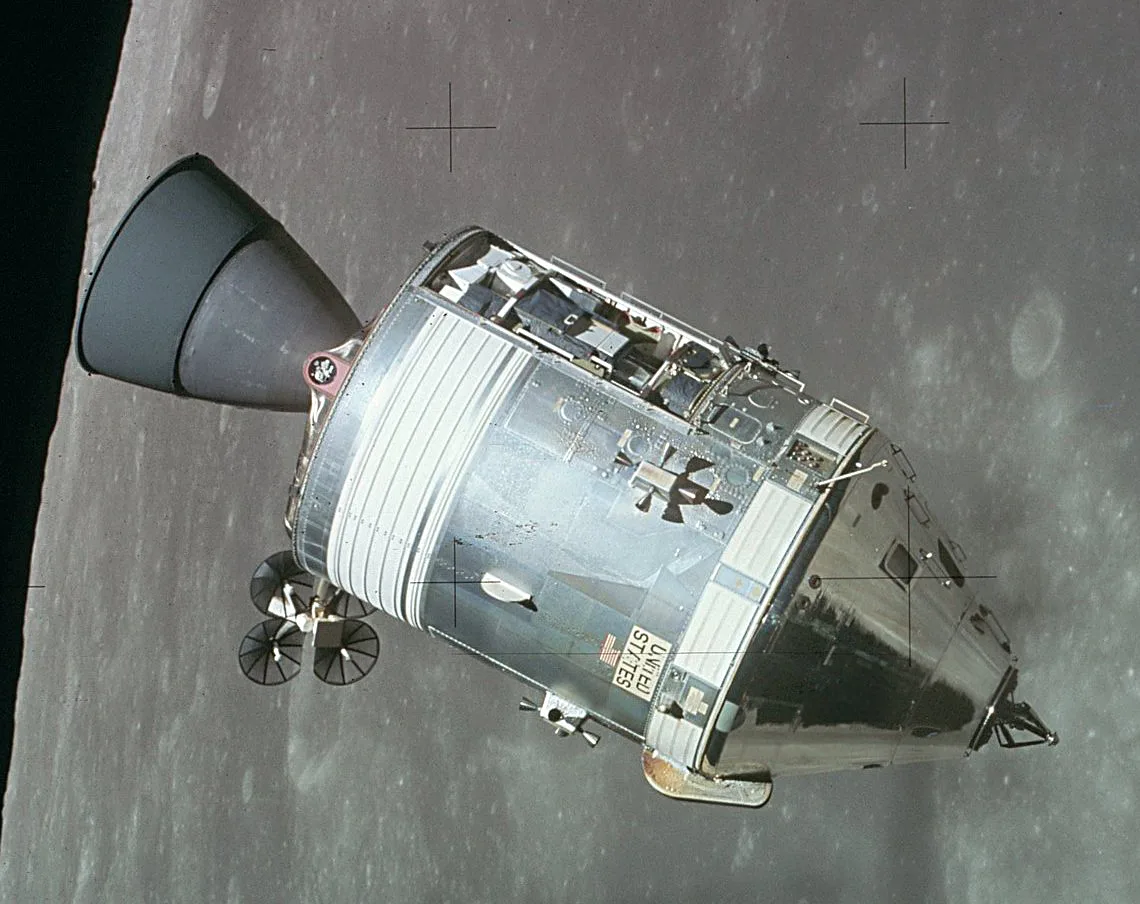

Программа "Аполлон"

Яркий исторический пример, который иллюстрирует преимущества системной инженерии — это программа пилотируемых космических полётов "Аполлон" (космического агентства США NASA), с целью осуществления первой пилотируемой высадки на Луну.

Это был очень сложный проект, и его успех напрямую связан с применением принципов системной инженерии (тогда сам термин еще не был так распространен, но применяемый подход был именно системно-инженерным).

Проблема / Задача

Сложнейшая техническая и управленческая задача: доставить людей на Луну и благополучно вернуть их на Землю к концу десятилетия. Проект включал:

• Миллионы компонентов (от огромных ракет до крошечных транзисторов).
• Сотни тысяч участников (инженеров, ученых, contractors, администраторов).
• Десятки взаимодействующих подсистем: ракета-носитель (Saturn V), командный модуль, лунный модуль, системы навигации, связи, жизнеобеспечения, наземный комплекс управления.
• Высочайшие требования к надежности и безопасности. Любая критическая ошибка означала гибель астронавтов и провал миссии.

Как была применена Системная Инженерия

Руководители NASA и менеджеры проекта интуитивно и осознанно применяли ключевые принципы системной инженерии:

1. Акцент на Инженерия требований и архитектуре:

• Главное требование было сформулировано четко и неизменно: «Безопасная высадка человека на Луну и его возвращение на Землю».
• Вся архитектура миссии (орбитальная стыковка, выбор траектории) была просчитана и выбрана как оптимальная для достижения этой цели. Рассматривались разные концепции (например, прямой полет без стыковки), но системный анализ показал, что предложенная архитектура — наиболее реализуема и безопасна.

2. Строгое управление интерфейсами:

• Это, одно из основных преимуществ, которое дала системная инженерия в проекте. Тысячи компаний-подрядчиков по всей стране разрабатывали разные части системы.
• NASA создало безупречно детализированные документы, описывающие протоколы взаимодействия (ICD). Эти документы точно описывали, как физическое взаимодействие компонентов (разъемы, размеры), так и информационное (сигналы, данные).
• Пример: Блок управления двигателем, сделанный компанией A, должен был безупречно работать с самим двигателем от компании B и получать команды от компьютера, сделанного компанией C. Без управления интерфейсами это было бы невозможно.

3. Итеративная верификация и валидация:

• Каждый компонент, каждая подсистема и вся система в сборе проходили бесконечные циклы тестирования.
• Проверялось не только «работает ли оно в одиночку» (верификация), но и «решает ли это нужную задачу в системе» (валидация).
• Пример: Для отработки лунных модулей NASA построило специальные стенды и тренажеры, имитирующие лунную гравитацию. Астронавты отрабатывали процедуры посадки и взлета, а инженеры проверяли поведение систем в условиях, максимально приближенных к реальным.

4. Управление рисками:

• Постоянно проводился анализ того, что может пойти не так. На каждую выявленную проблему создавалась группа по ее решению.
• Пример с «Аполлоном-13»: Взрыв кислородного бака на корабле был непредвиденным событием. Однако система управления кризисными ситуациями, созданная в рамках SE-подхода, позволила:

  • Быстро понять суть проблемы (использование наземных симуляторов для диагностики).
  • Найти решение, как использовать оставшиеся ресурсы (энергии, воздуха) как единую систему для спасения экипажа.
  • Координировать работу тысяч инженеров на Земле для реализации этого плана. Спасение экипажа «Аполлона-13» — это триумф системного мышления.

5. Междисциплинарная интеграция:

• Системные инженеры NASA выступали главными «интеграторами». Они обеспечивали диалог между специалистами по двигателям, программистами, баллистиками, медиками и пилотами. Решение одной дисциплины не должно было ломать другую.

Полученные преимущества и результат

Благодаря системно-инженерному подходу NASA удалось:

1. Достичь невероятно сложной цели в сжатые сроки. Первая высадка на Луну произошла в 1969 году, как и планировалось.
2. Управлять невообразимой сложностью. Свести воедино работу сотен тысяч людей и миллионов компонентов.
3. Обеспечить высочайшую надежность. Несмотря на несколько инцидентов (в том числе гибель экипажа «Аполлона-1» на земле), ни одна пилотируемая миссия «Аполлона» не потерпела катастрофу в космосе. Все запланированные высадки прошли успешно.
4. Оставаться в рамках бюджета и графика. Хотя проект был дорогим, системная инженерия помогла избежать катастрофического перерасхода средств и времени, который характерен для таких мега-проектов.
5. Создать работающую систему из компонентов разной степени готовности. Многие технологии для «Аполлона» (например, бортовой компьютер) были революционными и создавались «с нуля» параллельно с проектом.

Выводы

Проект «Аполлон» наглядно показал, что системная инженерия — это не бюрократия, а эффективный способ совладать со сверхсложными проектами. Без нее «Аполлон» превратился бы в хаос из несовместимых компонентов, бесконечных доработок и проваленных сроков, что в итоге привело бы к трагедии и провалу миссии.

Это классический пример, который до сих пор изучают в университетах как эталон применения системного подхода.

Важно отметить, что инженеры NASA использовали классическую системную инженерию, ориентированную на работу с документами, так как в то время не было персональных компьютеров и широкого набора прикладных САПР автоматизирующих инженерную работу.

Современная системная инженерия активно использует плоды информационных технологий. Переход от проектирования на основе документов к проектированию на основе единой, непротиворечивой, живой модели привел к появлению MBSE.

Пример Changan

Применение системной инженерии, помогло относительно молодой автомобильной компании Changan трансформироваться в одну из крупнейших китайских автомобильных компаний.

Changan внедрила системную инженерию как стратегическую основу для всей своей продуктовой разработки.

Предпосылки: Почему Changan обратилась к системной инженерии

В начале 2000-х Changan, как и многие китайские автопроизводители, сильно зависела от совместных предприятий с иностранными компаниями (Ford, Mazda, Suzuki) и не имела полноценных собственных возможностей для разработки конкурентоспособных на глобальном уровне автомобилей.

Проблемы, которые нужно было решить:

• Низкое качество и надежность: Собственные модели не дотягивали до мировых стандартов.
• Долгие циклы разработки: Создание нового автомобиля занимало слишком много времени.
• Высокая стоимость: Постоянные доработки и исправления ошибок на поздних стадиях значительно увеличивали бюджет.
• Отсутствие инноваций: Не было системного подхода для создания сложных, интегрированных продуктов.

Ключевые элементы внедрения системной инженерии в Changan

1. Стратегическое партнерство и обучение

Руководство компании Changan осознало, что не может просто "скопировать" методы. Нужно было изменить саму культуру проектирования.

• Партнерство с крупными вендорами программного обеспечения. Компания стала ключевым партнером одного из ведущих разработчиков PLM-решений. Который вместе со своими продуктами принес необходимые методы их использования, включая MBSE;
• Создание Центра Системной Инженерии: Был основан централизованный орган, отвечающий за разработку стандартов, методологий и обучение сотрудников;
• Реализация проектов с применением методов MBSE;
• Массовое обучение: Тысячи инженеров прошли сертификацию по основам системной инженерии.

2. Внедрение V-модели и Model-Based Systems Engineering (MBSE)

Это ядро трансформации Changan - переход от документо-ориентированного подхода к модельно-ориентированному подходу к управлению ЖЦИ.

• Единый источник истины: Вместо тысяч разрозненных чертежей и документов, переход к совокупности связанных компьютерных моделей (архитектурная модель/ 3D модель (электронный макет)/ расчетные модели)- цифровому двойнику (Digital Twin).
• Работа с архитектурой и формальными моделями (например, на базе языка SysML и его модификаций): На верхнем уровне инженеры начали описывать не детали, а функции, которые должен выполнять автомобиль (например, "обеспечить безопасность при столкновении", "обеспечить комфорт в салоне"). Эти функции декомпозировались на подфункции и распределялись по логическим и физическим блокам. 3D моделирование выполняется только на базе верифицированных формальных моделей.
• Сквозная трассируемость: Любое требование от клиента или стандарта безопасности могло быть прослежено через функциональную модель вплоть до конкретной детали и тест-кейса, который эту деталь проверяет. Это обеспечивало полный контроль и отсутствие "белых пятен".

Пример из практики

При разработке системы пассивной безопасности требования стандартов (например, Euro NCAP) формализуются в модели. Эти требования порождают функции ("распознать удар", "надуть подушку безопасности за X мс"), которые реализуются логическими блоками (датчики, блок управления, пиропатроны). Модель автоматически генерирует требования к этим блокам и проверяет их согласованность. В итоге, инженер-механик, проектирующий кронштейн датчика, понимает, как его работа влияет на выполнение высокоуровневых требований по безопасности.

3. Параллельная инженерия и виртуальная интеграция

Системная инженерия позволила радикально изменить процесс разработки.

• Ранняя верификация: Вместо того чтобы ждать создания физического прототипа, инженеры начали проводить интеграцию и тестирование в виртуальной среде.
• Снижение числа физических прототипов: Если раньше требовалось 10-15 итераций "железных" прототипов, то после внедрения MBSE их число сократилось до 2-3. Это дало колоссальную экономию времени и средств.
• Междисциплинарные команды: Системные архитекторы, инженеры-механики, электроники и программного обеспечения начали работать параллельно над одной моделью, а не последовательно передавать друг другу документацию.

Конкретные результаты и достижения:

Внедрение системной инженерии напрямую связано с успехом современных моделей Changan, таких как CS75 Plus, UNI-T, UNI-K, Avatr.

1. Сокращение цикла разработки: Время от концепции до серийного производства сократилось с 4-5 лет до 24-30 месяцев, что соответствует уровню лучших глобальных автопроизводителей.
2. Повышение качества: Рейтинги качества и надежности (по данным J.D. Power и других агентств) у собственных моделей Changan резко выросли и стали конкурировать с международными брендами.
3. Снижение затрат на разработку: Снижение количества прототипов и дорогостоящих переделок на поздних стадиях привело к экономии в сотни миллионов долларов.
4. Ускорение инноваций: Системный подход позволил Changan эффективно разрабатывать и интегрировать сложные технологии:
   • Интеллектуальные салоны: Системы голосового управления, дополненной реальности.
   • Автономное вождение: Уровень L2/L3, где требуется бесшовное взаимодействие десятков датчиков (камер, радаров, лидаров) и систем управления.
   • Новые архитектуры: Электрические платформы (например, для бренда Avatr), где энергоменеджмент, безопасность высоковольтных систем и программное обеспечение являются критически важными.

Практический пример Changan

В рамках одного из пилотных проектов, специалисты Changan получили наглядный пример эффективности MBSE перед традиционным (документоцентричным) подходом к проектированию.

Две команды инженеров взяли в качестве объекта проектирования функцию Creep  автоматической коробки передач.

Creep - функция, при которой автомобиль медленно и плавно начинает движение вперед (как на автомате с гидротрансформатором), когда водитель отпускает педаль тормоза, не нажимая на акселератор. В электромобиле или автомобиле с автоматической коробкой передач это не происходит "само по себе", а является результатом сложного взаимодействия систем:

• Мотор-генератор (MG): Должен создать точный крутящий момент.
• Бортовой компьютер (VCU) и контроллер двигателя (MCU): Рассчитывают и подают команду на мотор.
• Тормозная система: Координирует отпускание тормозов.
• Система информации о намерении водителя: Считывает данные с педалей.
• Коробка передач: Должна быть в нужном состоянии.

Одна команда использовала традиционные для Changan подходы к разработке требований и их реализацию а вторая команда использовала подходы MBSE.

Классический (Документо-ориентированный) подход к проектированию Creep в Changan

Укрупнено, классический подход выглядел следующим образом:

1. Разработка Требований:

В отделе маркетинга пишут текстовое требование: "Автомобиль должен обеспечивать функцию "Creep" для удобного маневрирования на парковке".

Это требование попадает в огромный текстовый документ (PRD — Product Requirements Document) на 500+ страниц.

2. Декомпозиция и проектирование:

Разные отделы (шасси, силовая установка, электроника) получают этот документ.

Отдел силовой установки пишет свое ТЗ: "Электродвигатель должен обеспечивать крутящий момент от 10 до 50 Н·м в ползущем режиме".

Отдел электроники пишет свое ТЗ: "Контроллер VCU должен выдавать команду на MCU при отпускании педали тормоза и нулевом положении акселератора".

Отдел шасси пишет свое ТЗ: "Тормозная система должна плавно снимать усилие при активации Creep".

Проблема: Эти ТЗ создаются изолированно. Связи между ними не формализованы. Неясно, как именно команда от VCU синхронизируется с разблокировкой тормозов.

3. Реализация и интеграция:

Каждая команда разрабатывает свой компонент по своим ТЗ.

На этапе сборки первого железного прототипа выясняются проблемы:

Сценарий 1: Двигатель начинает тянуть, но тормоза разжимаются с задержкой — автомобиль "клюет носом".

Сценарий 2: Алгоритм в VCU не учитывает уклон дороги — на подъеме автомобиль откатывается назад.

Сценарий 3: Возникает "шаттл" — рывки из-за несовершенного контроля момента.

4. Исправления:

Начинаются долгие итерации "испытания -> обнаружение бага -> перепроектирование/перепрошивка -> снова испытания".

Каждое изменение в одном компоненте (например, в прошивке VCU) требует проверки его влияния на другие системы, которую сложно отследить.

Результат: Задержки, перерасход бюджета, компромиссное качество.

Подход на основе MBSE

Укрупненные действия при работе в рамках подхода MBSE

1. Функциональное моделирование на языке SysML:

Вместо текстового документа системный архитектор создает функциональную блок-диаграмму.

Определяется основная функция: "Обеспечить плавное движение автомобиля без участия акселератора".

Эта функция декомпозируется на подфункции:

• Определить намерение водителя (отпущены обе педали)
• Рассчитать требуемый крутящий момент (учитывая уклон, нагрузку)
• Сгенерировать команду на мотор
• Синхронизировать снятие тормозного усилия

Создаются блоки (VCU, MCU, Тормозная система, Датчики) и на диаграмме потоков данных показывается, какая информация передается между ними.

[Диаграмма Use Case для Creep]

1. Актор: Водитель
2. Use Case: Управлять автомобилем на малой скорости
3. Включает: Активировать режим Creep

[Диаграмма последовательности для Creep]

1. Водитель: Отпускает педаль тормоза.
2. Датчик тормоза: Отправляет сигнал BrakePedalReleased в VCU.
3. Датчик акселератора: Отправляет сигнал AcceleratorPedalZero в VCU.
4. VCU: Вычисляет TargetCreepTorque (учитывая сигнал с датчика уклона).
5. VCU: Одновременно отправляет TorqueRequest в MCU и BrakeReleaseRequest в контроллер тормозов.
6. MCU и Контроллер тормозов: Синхронизированно выполняют команды.

2. Единая модель

Все эти диаграммы и требования связаны в единой цифровой среде (например, на платформе PDM-системы).

Требование от маркетинга формально связано (trace) с функцией, функция — с блоками VCU и MCU, а те — с конкретными программными компонентами и тест-кейсами.

3. Ранняя валидация и симуляция:

До создания любого железа инженеры запускают симуляцию (Simulation) на основе этой модельной спецификации.

Они могут проверить, как система поведет себя на виртуальном подъеме, с разной нагрузкой, при разных температурах.

Выявляются логические ошибки и несогласованности на этапе, когда их исправление стоит копейки. Например, симуляция может показать, что задержка в 20 мс между командой на мотор и отпусканием тормозов вызывает дискомфортную вибрацию.

4. Автоматическая генерация документации и ТЗ:

Из общей модели автоматически генерируются согласованные и непротиворечивые технические задания для отделов силовой установки, электроники и шасси.

Все ТЗ имеют сквозные ссылки на общие функции и интерфейсы.

5. Интеграция и тестирование:

Когда команды приступают к созданию физических компонентов, они уже знают, как их части должны взаимодействовать.

Код для VCU может быть частично сгенерирован автоматически из моделей.

Физические испытания проходят гораздо быстрее, так как большинство логических ошибок уже устранено в виртуальной среде.

Результат: Сокращение ошибок и переделок на поздних стадиях, общее ускорение процесса разработки (см. таблицу сравнения результатов)

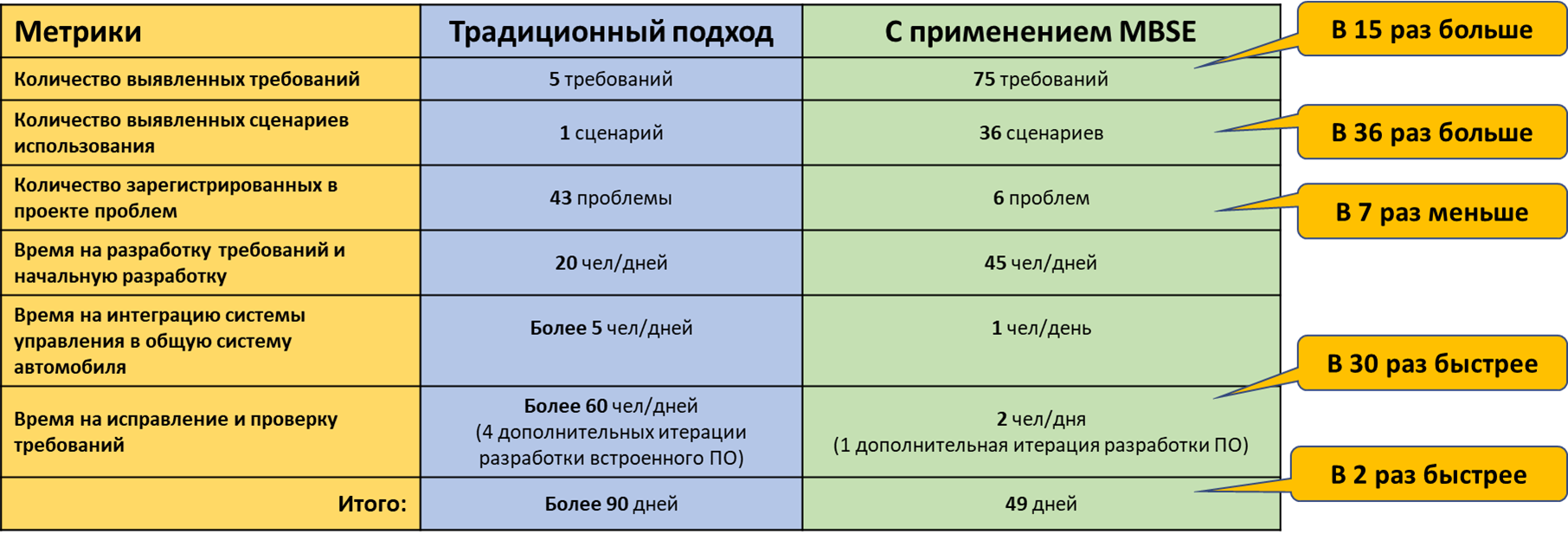

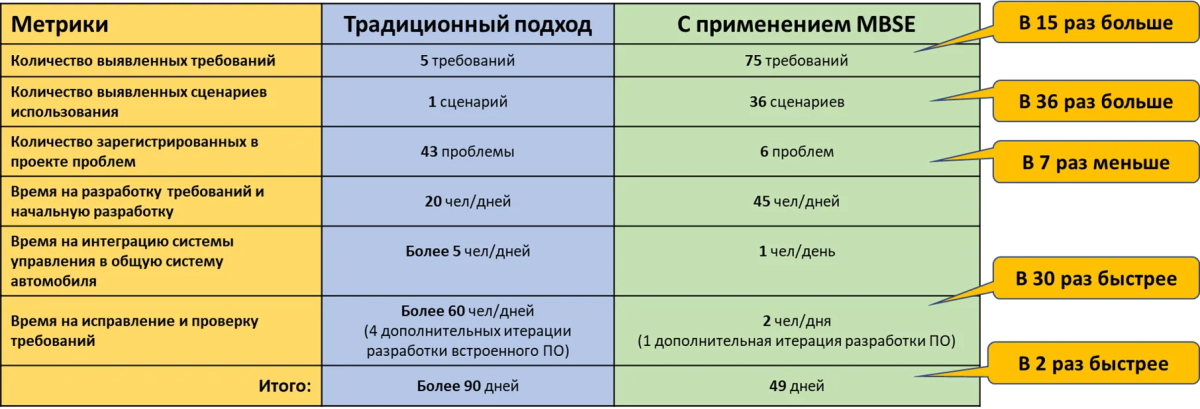

Принципиальное отличие подходов отражено в таблице:

Сравнительный результат применения двух подходов

Результат пилотного проекта наглядно иллюстрирует, что при MBSE значительно возрастает трудоемкость на ранних стадиях проектирования (в текущем примере, при MBSE на разработку требований было потрачено 45 чел/дней, против 20 чел/дней при традиционном подходе), но при этом происходит сокращение ошибок ( в 7 раз меньше при MBSE) и достигается значительный выигрыш в общих срока проектирования (49 дней при MBSE, против 90 дней при традиционном подходе).

Пример General Motors

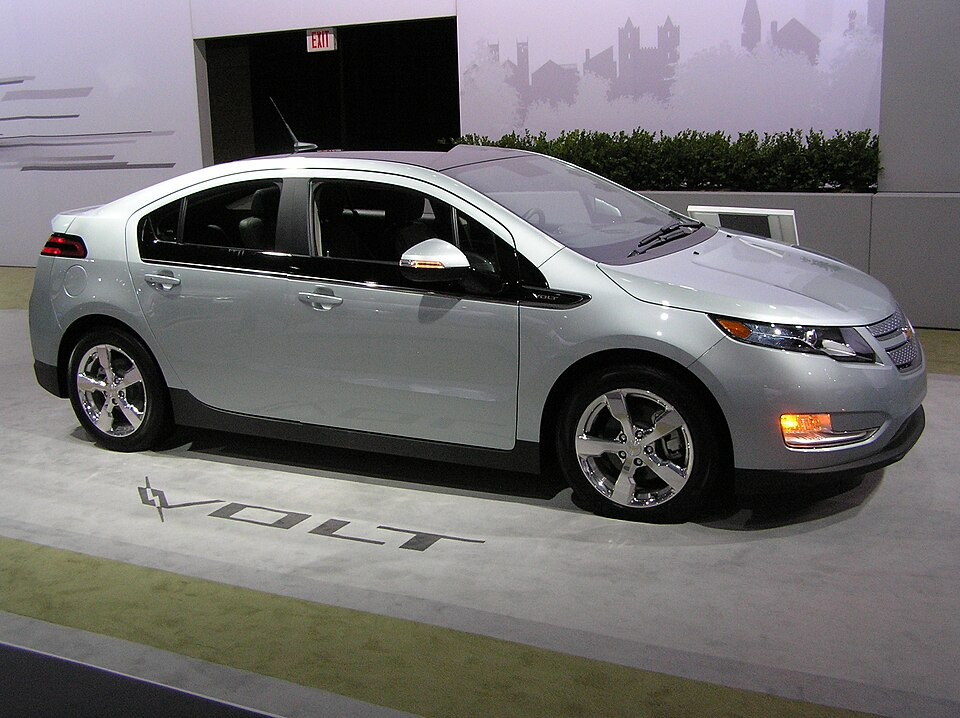

Разработка автомобиля Chevrolet Volt — является ярким примером применения принципов системной инженерии для создания сложного продукта с принципиально новой архитектурой. Компания General Motors осознанно использовала эти методы, чтобы справиться с беспрецедентными техническими и маркетинговыми вызовами.

Как была применена Системная Инженерия:

1. Формирование системного замысла (System Concept) и работа с требованиями

Главной задачей было создать автомобиль, который:

• Для большинства водителей работал бы как чисто электрический (т.е. не расходовал бензин в ежедневных поездках).
• Для всех водителей не имел бы "ограничения по дальности" (range anxiety), как у чистых электромобилей.

Системно-инженерный подход:

• Анализ потребностей: Инженеры GM, на основе модели эксплуатации проанализировали статистику поездок и выяснили, что около 80% поездок американцев составляют менее 65 км в день. Это стало ключевым системообразующим требованием.
• Формулировка ключевого требования: "Обеспечить запас хода только на электротяге не менее 40 миль (≈65 км) по циклу EPA".
• Определение границ системы: Система "Автомобиль Volt" была определена не просто как машина, а как часть более крупной системы, включающей электросеть, зарядную инфраструктуру, топливную инфраструктуру и поведение водителя.

2. Разработка и анализ архитектуры и непрерывная верификация и валидация

• Для решения технических вопросов совмещение нескольких силовых установок, использовался архитектурный подход к проектированию технических систем. Ещё до формирования 3D геометрии, вся система была смоделирована в виде формальной модели. Вся силовая установка была разбита на ключевые подсистемы с четкими интерфейсами:
  • Тяговая батарея: Требования по ёмкости, мощности, напряжению, охлаждению.
  • Электродвигатель/Генераторы: Два электромотора, выполняющие разные функции (главный тяговый и вспомогательный/генератор).
  • Двигатель внутреннего сгорания (ДВС): Специально спроектированный 1.4-литровый атмосферный двигатель, оптимизированный для работы в узком диапазоне оборотов с максимальным КПД.
  • Планетарная передача (Power Split Device): Ключевой элемент, управляющий потоками мощности.
  • Система управления (Battery & Power Management): "Мозг" автомобиля, принимающий решения о том, когда использовать батарею, когда включать ДВС и как распределять мощность.
• На основе архитектуры, на ранних стадиях проектирования, инженеры могли отрабатывать разные циклы движения (город, трасса), состояния батареи и видеть, как система будет себя вести, какой будет расход топлива и энергии.
• На основе разработанных вариантов архитектуры выполнялся Анализ вариантов архитектуры (Trade-Off Studies): Рассматривались три основные концепции:
  1. Series Hybrid (Последовательный гибрид): ДВС работает только как генератор, заряжая батарею, которая питает электромотор. Колёса всегда вращаются от электромотора.
  2. Parallel Hybrid (Параллельный гибрид): И ДВС, и электромотор могут механически передавать мощность на колёса (как у Toyota Prius).
  3. Series-Parallel Hybrid (Последовательно-параллельный гибрид): Комбинация обоих подходов.
• На основе разработанных вариантов архитектуры выполнялся выбор оптимальной архитектуры: На основе анализа вариантов, GM выбрала архитектуру, которую они назвали "Voltec Propulsion System". По своей сути это последовательно-параллельная схема с возможностью блокировки.
  1. В режиме батареи: Чисто последовательная схема. Батарея → электромотор → колёса.
  2. В режиме генератора (когда батарея разряжена): Система становится параллельной. ДВС подключается через планетарную передачу и может механически помогать вращать колёса в определенных режимах (на высоких скоростях), что значительно повышает общий КПД системы. Это решение было найдено благодаря глубокому моделированию и анализу.

Архитектурный подход позволил сократить количество итераций проектирования, за счет проработки технических вопросов проектирования на базе принципиальных моделей. а не на основе геометрических моделей.

3. Проектирование сверху-вниз

• Конструкция автомобиля проектировалась полностью в 3D, по методике "сверху-вниз" (top-down), что позволило организовать параллельную работу конструкторов с контролем изменений в реальном времени.

4. Управление интерфейсами и интеграцией

Сложность Volt в том, что все подсистемы тесно взаимосвязаны. Изменение в одной системе требовало проверки влияния на все остальные. Системно-инженерный подход позволил:

• Четко определить интерфейсы: Были строго определены физические, энергетические и информационные интерфейсы между подсистемами (например, напряжение батареи, протокол обмена данными между контроллерами, тепловыделение ДВС).
• Обеспечить постоянную интеграция и верификация: Процесс разработки был итеративным. Сначала интегрировались виртуальные модели, затем создавались "железные" стенды (например, стенд силовой установки), где проверялось взаимодействие реальных компонентов. Это позволило выявить и устранить сотни проблем на ранних стадиях.

5. Управление рисками

Проект был крайне рискованным, особенно из-за новой и не отработанной литий-ионной батареи большого формата.

• Идентификация рисков: Главными рисками были: стоимость и долговечность батареи, безопасность высоковольтной системы, сложность управления энергией.
• Стратегия смягчения рисков:
  • Батарея: GM создала совместное предприятие с LG Chem и вела разработку параллельно с двумя командами ("красная" и "синяя") для ускорения и проверки решений.
  • Безопасность: Высоковольтная система была спроектирована с многоуровневой защитой (изоляция, автоматические разъединители при аварии).
  • Надёжность: Проводились экстремальные испытания в самых жарких и самых холодных климатических зонах для проверки работы всей системы в целом.

Какие результаты дала системная инженерия для Chevy Volt?

1. Создание принципиально новой архитектуры: Volt не был ни чистым электромобилем, ни гибридом в традиционном понимании. Это был электромобиль с увеличенным запасом хода (EREV), что стало новой рыночной нишей.
2. Оптимизация системы в целом, а не отдельных компонентов: Решение позволить ДВС механически подключаться к колёсам было контринтуитивным для инженеров, думавших об "электромобиле", но системный анализ показал, что это повышает общий КПД на трассе.
3. Сокращение времени и затрат на разработку: Несмотря на сложность, проект был выполнен всего за 29 месяцев от утверждения концепции до начала серийного производства, что является очень коротким сроком для автомобиля такой сложности.
4. Удовлетворение потребностей клиента: Volt решил главную "боль" ранних электромобилей — страх перед разряженной батарейкой, оставаясь при этом энергоэффективным для ежедневных поездок.

В итоге, Chevy Volt стал не просто новым автомобилем, а демонстрацией того, как системная инженерия позволяет управлять сложностью и инновациями, создавая продукты, которые иначе были бы невозможны.

В качестве иллюстрации эффектов применения системной инженерии, могут быть рассмотрены примеры не успешных проектов, где инженеры пренебрегли основным системным  принципам при проектировании сложных технических систем.
