Ошибки проектирования сложных технических систем: реальные кейсы и выводы
В истории инженерии немало примеров, когда недостаточная проработка требований, слабая координация между командами, ошибки в программном обеспечении или игнорирование сценариев эксплуатации приводили к многомиллионным потерям, авариям и срыву программ. Ниже собраны показательные кейсы из аэрокосмической, транспортной и оборонной отраслей, которые наглядно демонстрируют, почему системный подход к разработке критически важен.

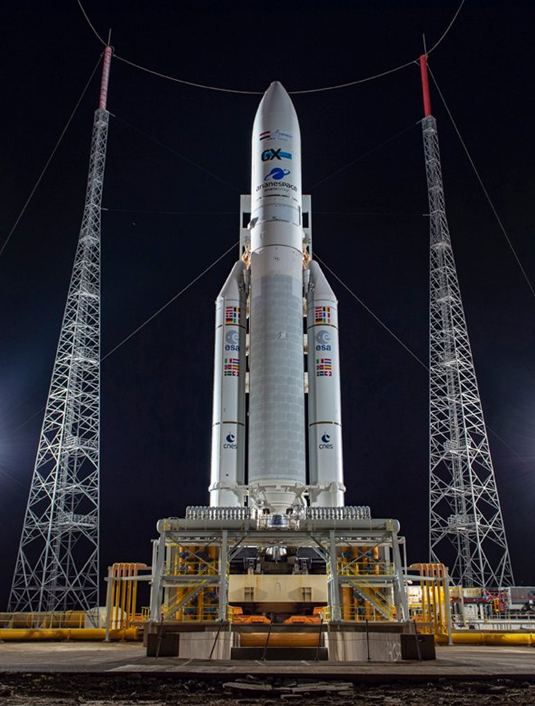

Авария ракеты-носителя «Ариан-5»
Причина аварии: сбой произошёл в программном обеспечении, часть которого была унаследована от предыдущей ракеты «Ариан-4». Модуль не был протестирован в новом окружении, хотя условия эксплуатации изменились.
«Ариан-5» ускорялась быстрее предыдущей модификации. На 40-й секунде полёта одна из вспомогательных подпрограмм попыталась преобразовать длинное целое значение в короткое без проверки диапазона. Произошло переполнение, система управления отказала, после чего ракета была уничтожена по команде самоликвидации. Вместе с носителем был потерян и коммуникационный спутник.
Основные причины
- Повторное использование программного модуля в новой среде без пересмотра требований.
- Несоответствие механизма обработки ошибок реальной ситуации.
- Отсутствие полноценного тестирования в новом окружении — на уровне оборудования и системной интеграции.
Последствия
- Потери от 360 до 500 млн долларов.
- Репутационный ущерб.
- Срыв программы примерно на 1 год.
Как можно было избежать
- Применить системную инженерию для описания всех систем и их взаимосвязей.
- Организовать полноценную верификацию и валидацию.
- Обеспечить управление конфигурацией и аудит доказательной документации.
- Использовать цифровые прототипы и двойники для моделирования сценариев эксплуатации.

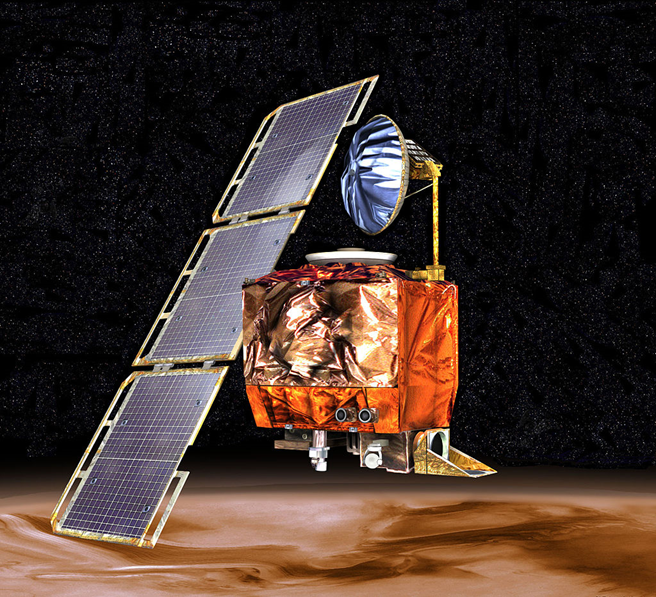

Крушение спутника Mars Climate Orbiter
Аппарат прошёл над поверхностью Марса на высоте 57 км вместо расчётных 110 км и разрушился в атмосфере.
Причина крушения: несогласованность работы команд разработчиков и различие в единицах измерения. Система управления двигателями использовала ньютон, а программное обеспечение на Земле — фунт-силу.
Ошибка не была вовремя замечена, а критическое расхождение между единицами измерения привело к неверному управлению траекторией миссии.
Последствия
- Потери около 125 млн долларов.
Как можно было избежать
- Управлять требованиями и целевыми характеристиками в единой PDM-системе.
- Применять практики системной инженерии для междоменной координации.
- Использовать цифровые прототипы и двойники для виртуальной отработки сценариев.

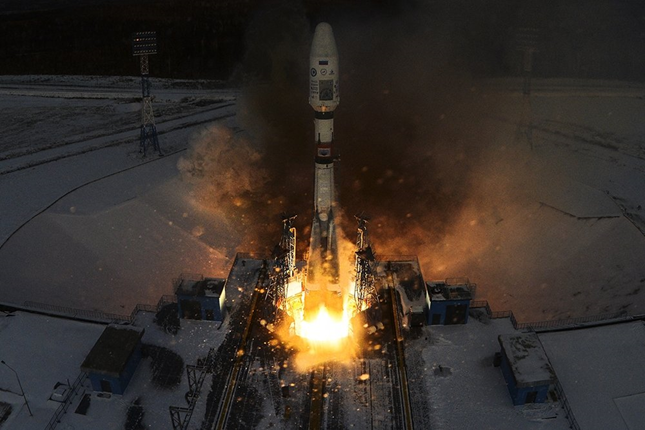

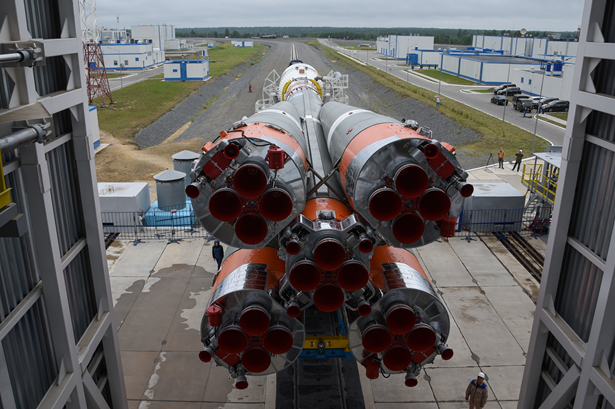

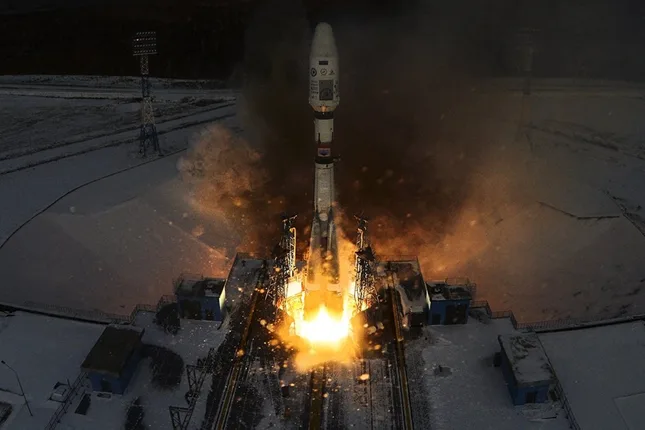

Авария при запуске ракеты-носителя «Союз-2.1б»
Причина крушения: несогласованность между предприятиями, отвечающими за программную часть полётного задания. Не был учтён большой угол разворота при запуске с космодрома, а взаимодействие полётных заданий ракеты-носителя и разгонного блока не было должным образом проверено.
Последствия
- Потери около 40 млн долларов.
Как можно было избежать
- Использовать архитектурное проектирование как единый источник истины по сценариям работы изделия и его составных частей.
- Применять процессы верификации и валидации.
- Обеспечить междоменную координацию инженерных команд.
- Использовать цифровые прототипы и двойники.

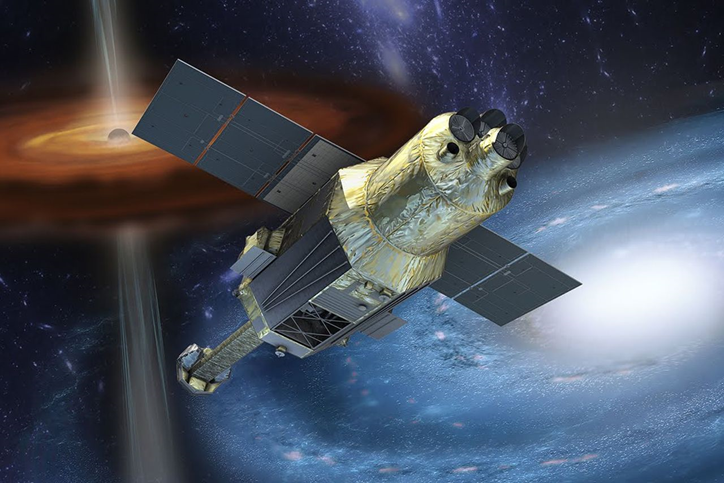

Потеря космического телескопа Hitomi
Космический рентгеновский телескоп ASTRO-H, позже переименованный в Hitomi, был успешно выведен на орбиту, однако вскоре связь с ним была потеряна. Позже наблюдатели зафиксировали несколько фрагментов на орбите.
Причина крушения: недостаточно проработанные сценарии эксплуатации, сбой системы стабилизации и ошибки в алгоритмах программного обеспечения.
Во время манёвра система стабилизации ошибочно определила вращение аппарата вокруг собственной оси и начала «коррекцию». Это запустило цепочку неверных действий: спутник вошёл в безопасный режим, затем попытался переориентироваться, но из-за некорректного алгоритма двигателей начал вращаться ещё сильнее, что привело к разрушению конструктивных элементов, включая солнечные панели.
Последствия
- Стоимость миссии составила 273 млн долларов.
Как можно было избежать
- Применить архитектурное проектирование для описания сценариев эксплуатации.
- Обеспечить междоменную координацию специалистов.
- Провести полную верификацию и валидацию.
- Использовать цифровые двойники для проверки поведения аппарата в виртуальной среде.

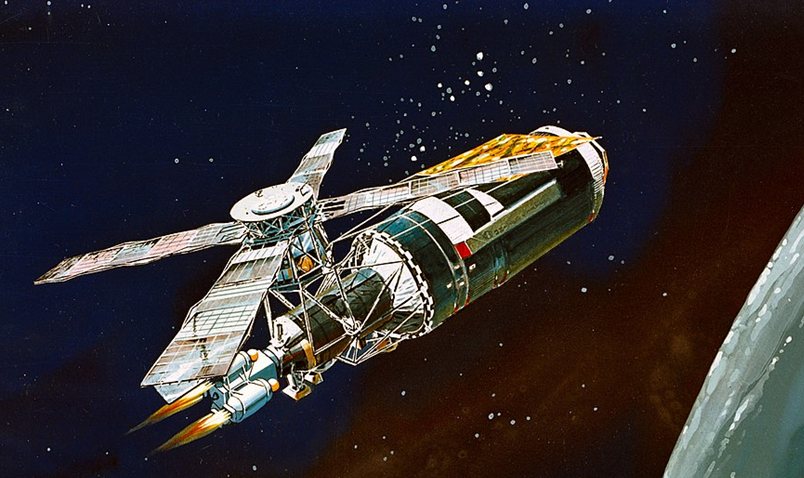

Крушение орбитальной станции Skylab
Орбитальная станция Skylab преждевременно сошла с орбиты и рухнула на территорию Австралии.
Причины: разработчики не учли увеличение плотности атмосферы из-за солнечной активности, а возможности поднять станцию на более высокую орбиту не было, поскольку у неё отсутствовал собственный двигатель.
Последствия
- Стоимость проекта составила 3,6 млрд долларов.
Как можно было избежать
- Применить архитектурное проектирование для описания эксплуатирующей системы и сценариев эксплуатации.
- Выявить неочевидные требования ещё на ранних этапах проектирования.

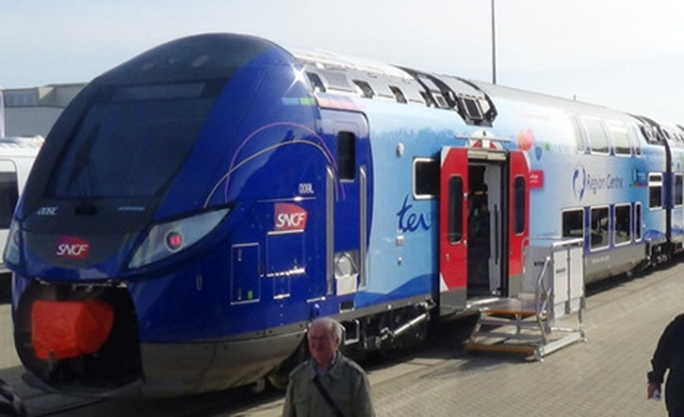

Французские поезда слишком широкие для платформ
Более 2000 новых вагонов оказались слишком широкими для существующих станций и не могли безопасно эксплуатироваться на значительной части сети.
Причина: новые поезда проектировались по современным международным стандартам, но при заказе не были учтены реальные параметры старых платформ, построенных задолго до введения этих стандартов.
Последствия
- Необходимость перестройки около 1300 платформ.
- Затраты на модернизацию — порядка 50 млн евро.
Как можно было избежать
- Применить архитектурное проектирование для описания эксплуатирующей системы и сценариев эксплуатации.
- Использовать инженерии требований для учёта параметров реальной инфраструктуры.

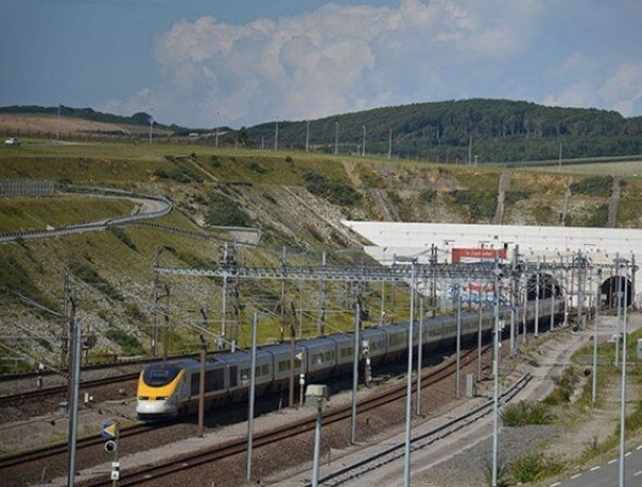

Французские поезда не помещаются в тоннели
Новые поезда оказались на несколько миллиметров выше допустимого и не смогли проходить по тоннелям на линии между Францией и Италией.
Последствия
- Необходимость модернизации тоннелей.
Как можно было избежать
- Использовать архитектурное проектирование для учёта условий реальной эксплуатации.
- Применять практики инженерии требований для учёта ограничений инфраструктуры.
Широкие корейские поезда для Австралии
Новые пассажирские поезда, произведённые в Южной Корее для австралийского штата Новый Южный Уэльс, оказались слишком широкими для местных тоннелей.
Последствия
- Модернизация тоннелей займёт около двух лет.
- Стоимость работ заранее не была определена.
Как можно было избежать
- Применить архитектурное проектирование для описания условий эксплуатации.
- Учесть требования эксплуатирующей системы на этапе постановки задачи.

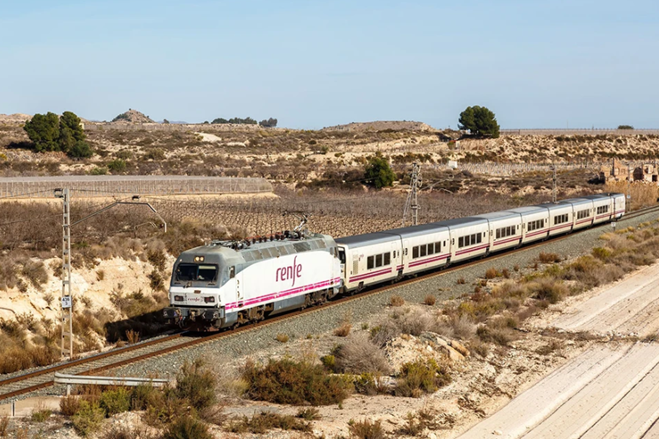

Широкие испанские поезда
В Испании были заказаны новые поезда для узкоколейных железных дорог, однако в итоге оказалось, что их размеры не позволяют проходить через предназначенные для них тоннели.
Последствия
- Затраты на перепроектирование и перепроизводство — не менее 200 млн евро.
- Сроки проекта сдвинулись с 2023 года как минимум до 2026 года.
- Последовали кадровые решения и увольнения.
Как можно было избежать
- Применить архитектурное проектирование для описания эксплуатирующей системы и сценариев эксплуатации.
- Использовать практики инженерии требований для учёта ограничений инфраструктуры.

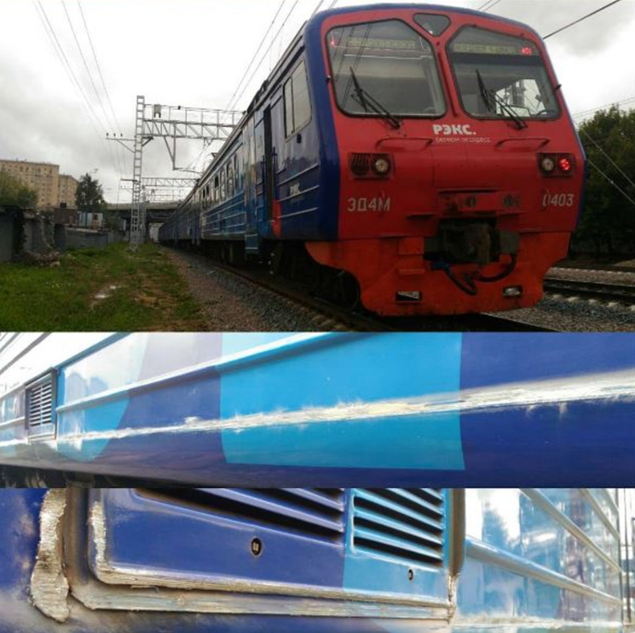

Широкие московские поезда
Тестовые поезда Московской кольцевой железной дороги с трудом прошли первое испытание: вагон оказался слишком широким для платформы.
Последствия
- Потребовалась модернизация платформы.
Как можно было избежать
- Применить архитектурное проектирование для описания эксплуатирующей системы.
- Использовать практики инженерии требований.

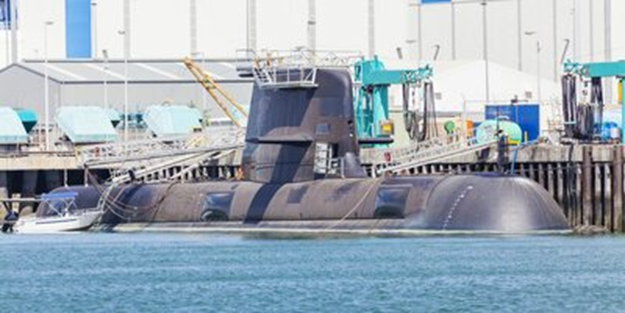

Испанская подлодка S-80 Plus
Инженеры Navantia допустили серьёзную ошибку в расчётах массы подводной лодки S-80. Избыточный вес оказался настолько значительным, что без корректировки конструкции лодка могла бы просто не всплыть.
Проблему решили переработкой проекта, но новая увеличенная версия S-80 Plus перестала помещаться в доки военно-морской базы, для которой она предназначалась.
Причины
- Ошибки в расчётах на ранних этапах.
- Недостаточная координация и отсутствие целостного контроля проекта.
- Слабая прослеживаемость требований к массе и габаритам.
Последствия
- Дополнительные затраты на перепроектирование.
- Необходимость реконструкции доков.
Как можно было избежать
- Обеспечить прослеживаемость требований к массе.
- Распределить требования по составным частям изделия на уровне архитектуры.
- Применять верификацию и валидацию для контроля выполнения требований.

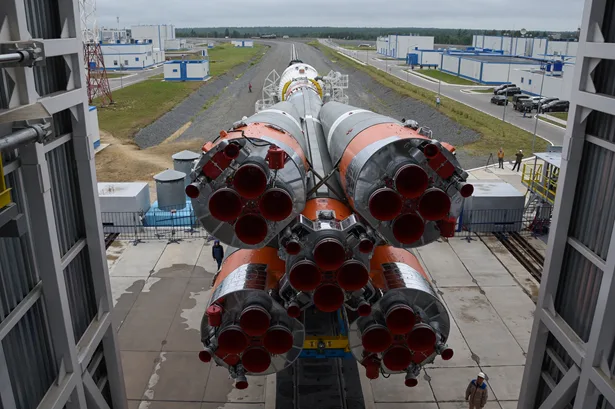

Ракета «Союз-2» не поместилась в ангар
Ракета-носитель не поместилась в ангар космодрома, так как помещение было спроектировано под другую модель ракеты.
Последствия
- Потребовалась перестройка ангара.
Как можно было избежать
- Применить архитектурное проектирование для описания эксплуатирующей системы.
- Учесть требования внешней инфраструктуры.
- Провести верификацию выполнения требований до начала эксплуатации.

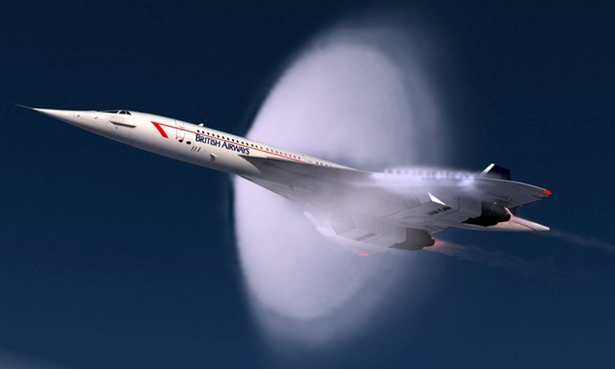

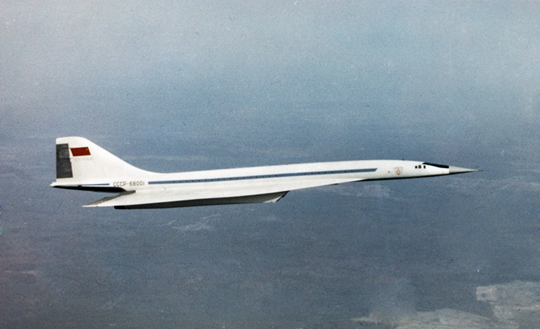

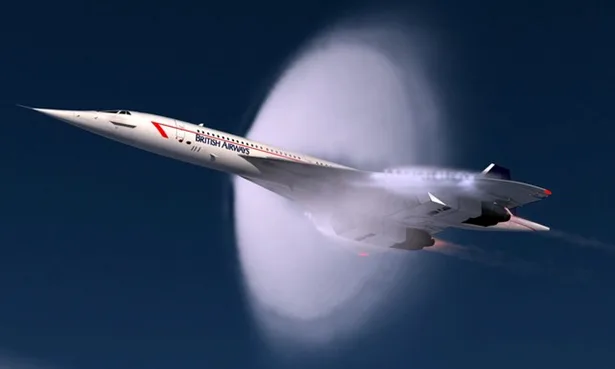

Сверхзвуковые пассажирские самолёты
Идея сверхзвуковых пассажирских самолётов решала задачу сокращения времени перелёта, но не учитывала более широкий круг потребностей заинтересованных сторон.
Например, эксплуатация таких самолётов оказалась слишком дорогой: высокий расход топлива, сложное техническое обслуживание и слабая окупаемость не позволили сделать подобные проекты массовыми и устойчивыми.
Ключевые проблемы
- Высокая стоимость владения.
- Недостаточная окупаемость.
- Несоответствие продукта массовому запросу рынка.
Вывод
Применение системной инженерии с точки зрения анализа бизнеса и назначения изделия могло бы привести к выбору другой области решений, учитывающей не только скорость полёта, но и экономику, обслуживание и реальные ожидания рынка.
Гибель линкора «Ямато»
Линкор «Ямато» проектировался как вершина развития тяжёлых артиллерийских кораблей и создавался под конкретную доктрину морского боя. Однако к моменту его реального применения условия войны уже изменились: доминировать на море стали авианосцы и палубная авиация.
Без воздушного прикрытия даже самый защищённый линкор оказался уязвим. В результате массированных атак авиации корабль был выведен из строя и затонул.
Причина
Не были учтены все возможные сценарии боевых действий и изменения внешних условий эксплуатации системы.
Последствия
Гибель «Ямато» стала символом заката эпохи линкоров и перехода доминирующей роли на море к авианосцам.
Как можно было бы избежать
Этот пример показывает, что изменение внешних условий и сценариев эксплуатации может сделать систему неспособной выполнять своё предназначение. Применение принципов системной инженерии позволяет хотя бы минимизировать риск того, что изделие устареет сразу после создания.
Общий вывод
Несмотря на различие отраслей и масштабов, все рассмотренные случаи объединяет одно: проблема возникала не только из-за локальной ошибки, а из-за отсутствия целостного системного взгляда на изделие, его окружение, сценарии эксплуатации и взаимодействие между участниками проекта.
Системная инженерия, архитектурное проектирование, управление требованиями, верификация и валидация, цифровые прототипы и двойники — это не формальность и не «дополнительная бюрократия», а инструменты предотвращения реальных катастроф, потерь и срывов сроков.
