Управление требованиями в ЛОЦМАН:PLM

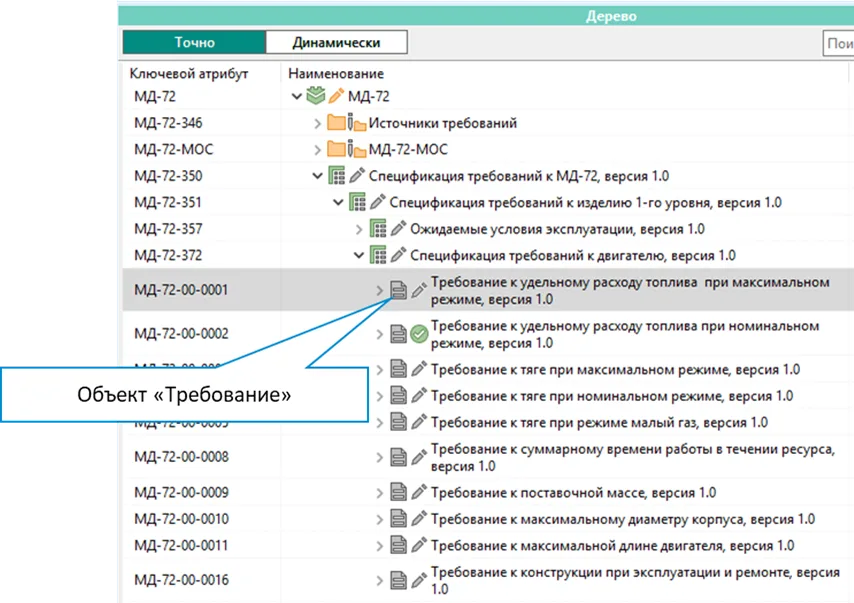

Каждое отдельное (единичное) требование в ЛОЦМАН:PLM представлено в виде специализированного информационного объекта «Требование».

Требование описывается набором атрибутов, каждый из которых содержит определенную информацию о требовании, например:

• Текст требования
• Вид требования
• Источник возникновения
• Уровень строгости требования

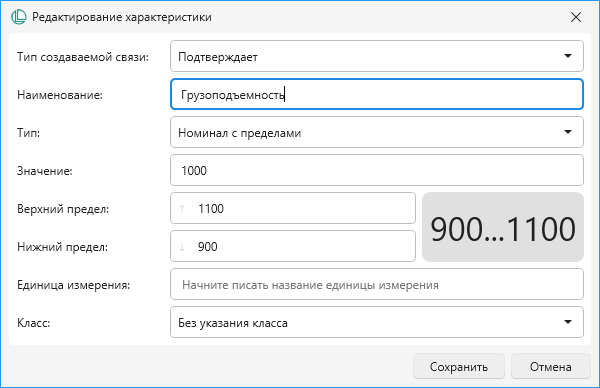

Дополнительно, для управления количественными и качественными характеристиками требований используется объект «Характеристика».

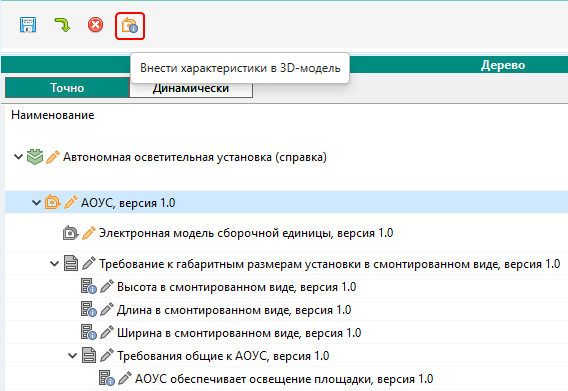

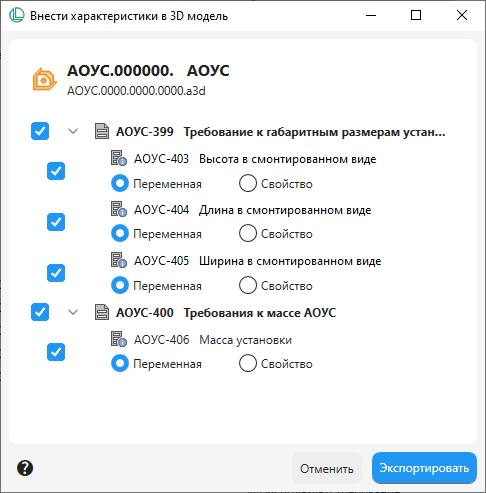

Значение характеристик требований может быть связано с данными в CAD-модели КОМПАС-3D. Для этого используется специализированная команда панели «Управление требованиями» — «Внести характеристики в 3D модель».

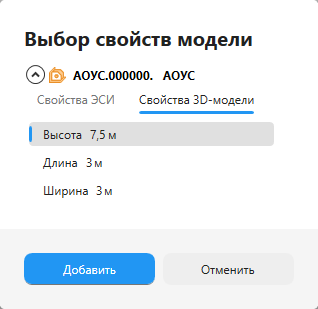

При выборе модели для связи с характеристиками предлагается выбор перечня характеристик и выбор, с переменной или свойством модели должна быть сделана связь.

После установления связи данные попадают в модель КОМПАС-3D, где уже выполняется связь конкретной характеристики с конкретным свойством или переменной модели.

Спецификация требований к объекту в ЛОЦМАН:PLM выполняется в виде иерархической структуры, в которой спецификация требований состоит из следующих информационных объектов:

• Раздел спецификации требований
• Требование
• Требование НД
• Информационный блок

В структуре спецификации требований требования могут группироваться по различным признакам (по смыслу, назначению и др.). Группировка требований может требоваться для соответствия структуры спецификации требований структуре принятых документов по требованиям, например ТЗ в соответствии ГОСТ 15.016-2016.

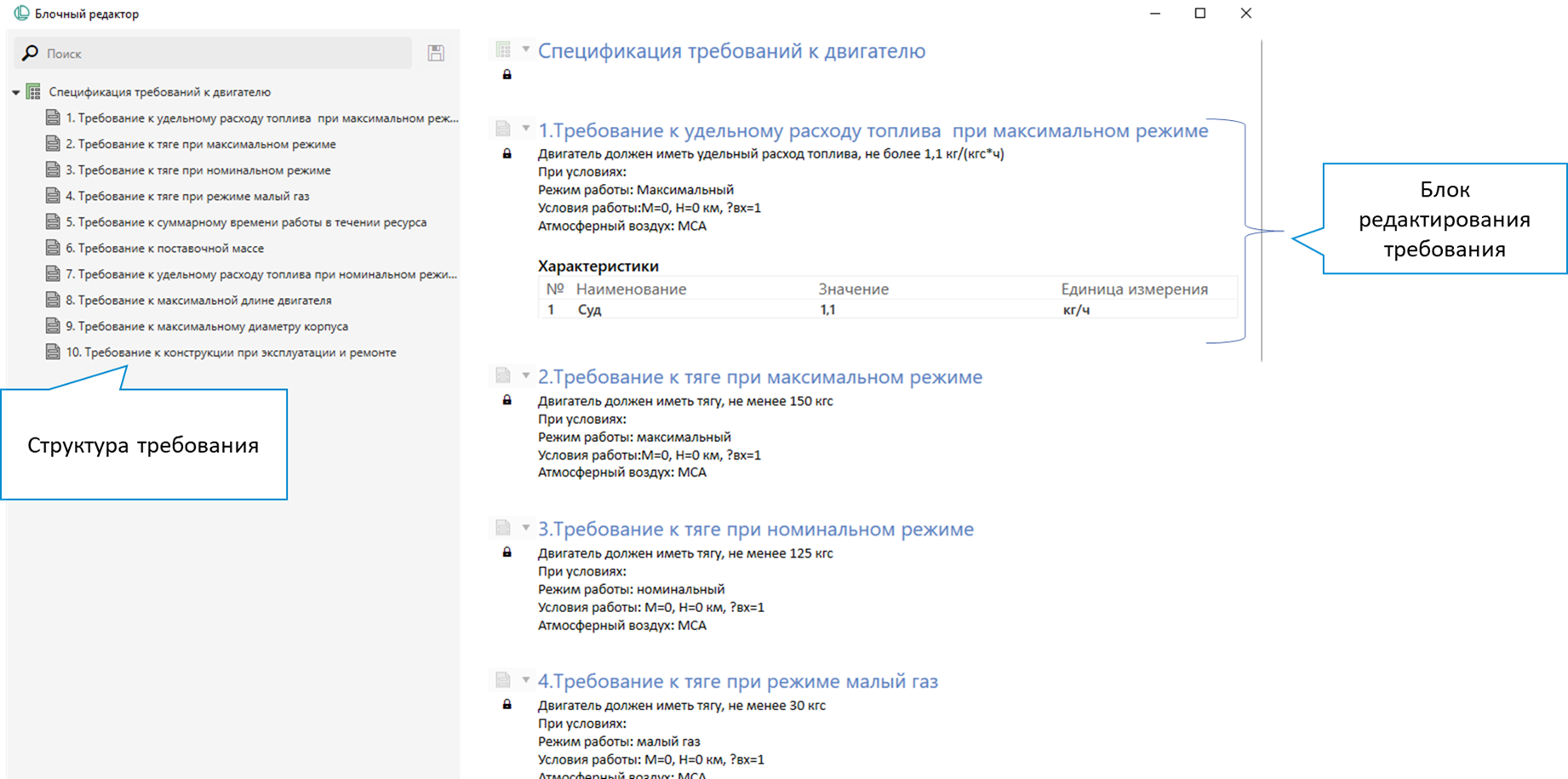

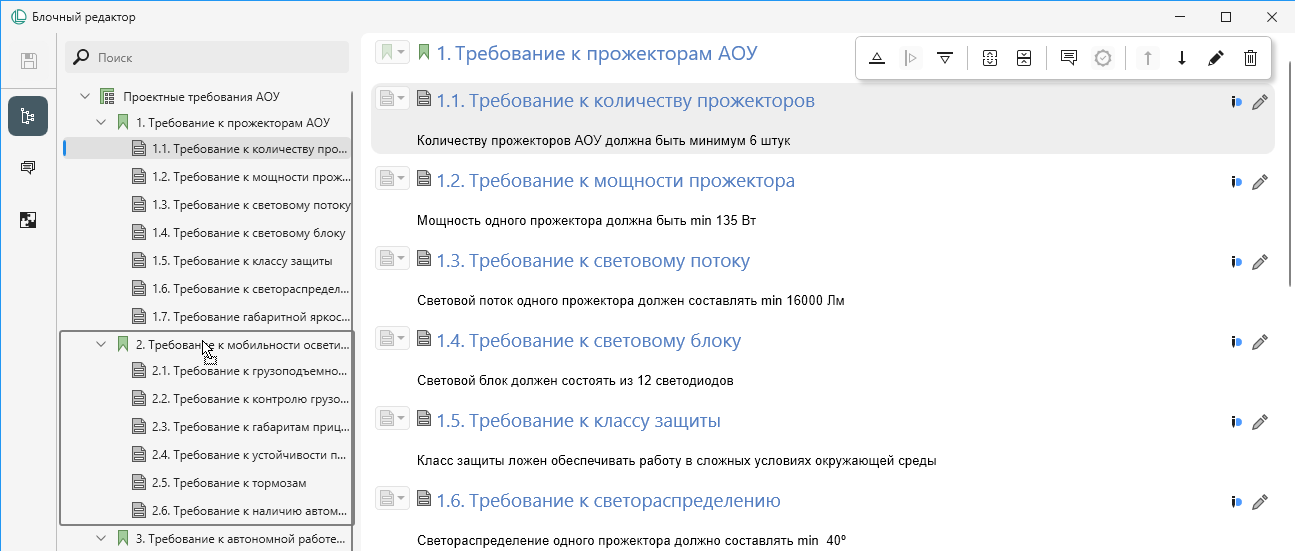

Блочный редактор — это специализированный функционал ЛОЦМАН:PLM, позволяющий сделать работу с требованиями близкой к работе с текстовым документом с точки зрения удобства их отображения и редактирования.

Возможности блочного редактора:

• Отображение структуры спецификации требований и содержания требований

• Создание новых объектов

• Удаление / Отмена удаления объектов из состава

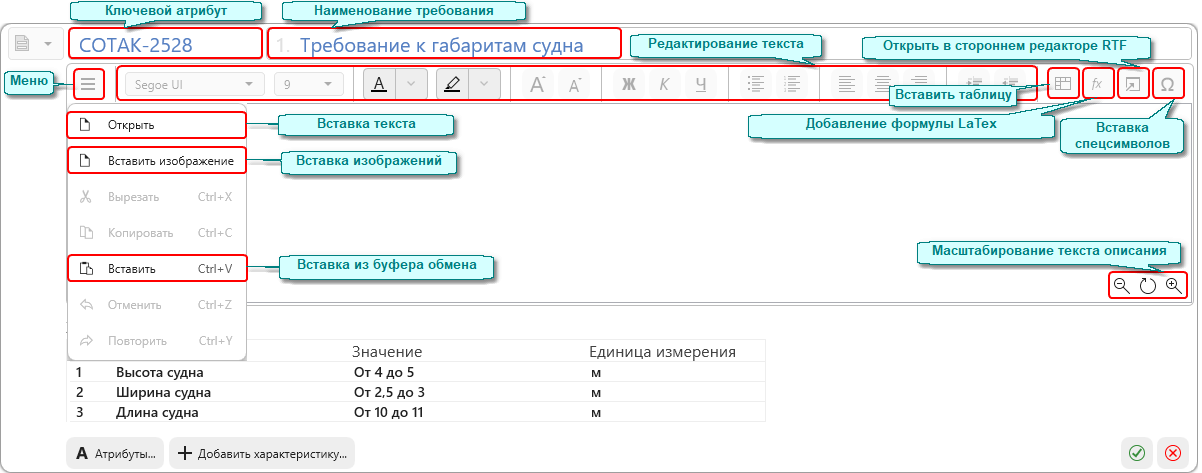

• Редактирование объектов

• Структурирование спецификации требований

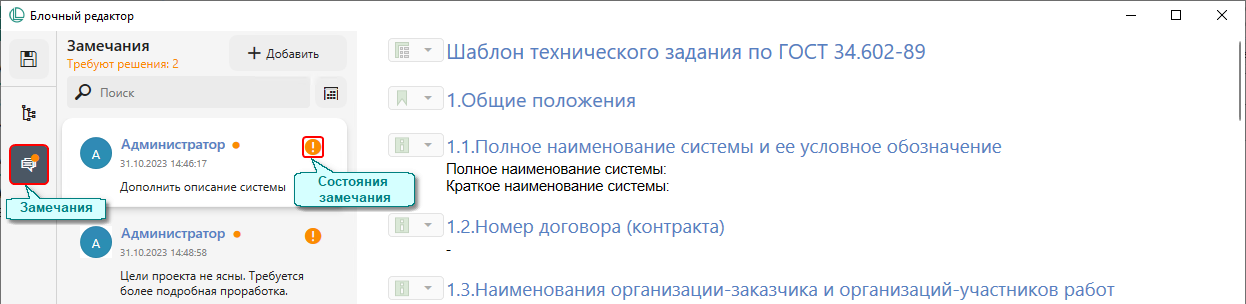

• Работа с замечаниями

• Работа со связанными объектами

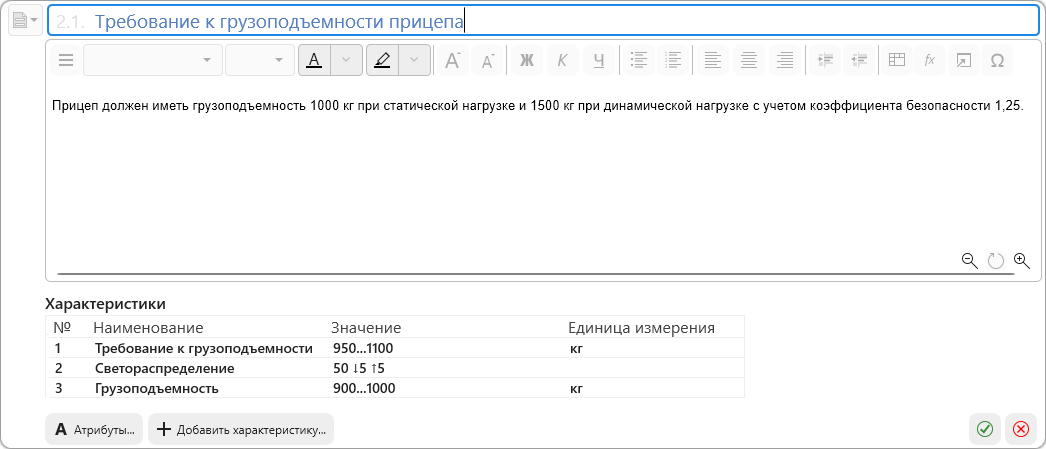

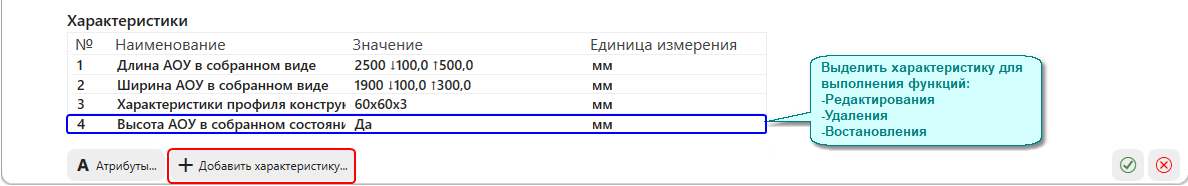

При наличии связанных с объектом типа «Требование» объектов типа «Характеристика» в нижней части блока отображается специальная таблица с данными связанных характеристик.

• Объединение двух требований
• Разделение объекта спецификации на части
• Распознавание характеристик
• Согласование объектов спецификации требований

Под требованиями нормативных документов подразумеваются любые требования, зафиксированные в различных нормативных документах, таких как ГОСТы, ОСТы, стандарты предприятия, документы по сертификации и др.

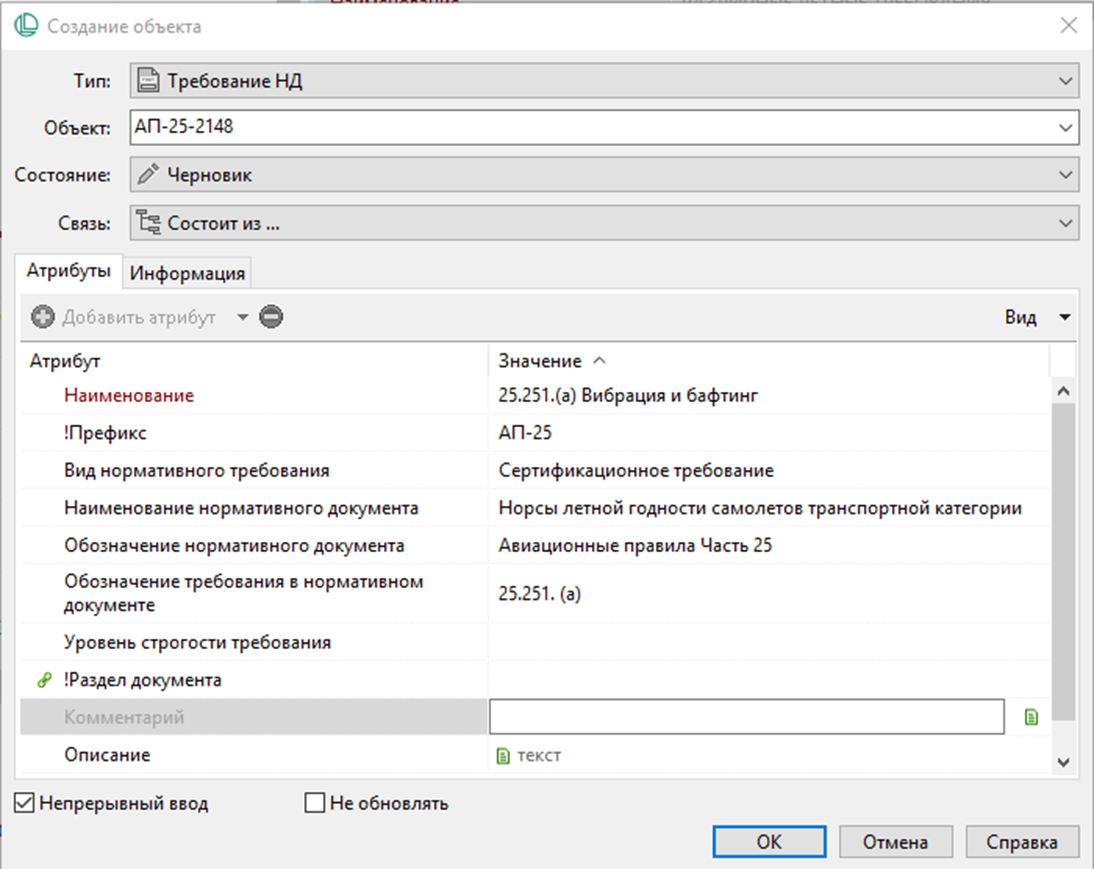

Для управления требованиями нормативных документов в ЛОЦМАН:PLM используется тип информационного объекта «Требование НД». Этот объект отличается от обычного требования составом атрибутов, состояний и прав доступа.

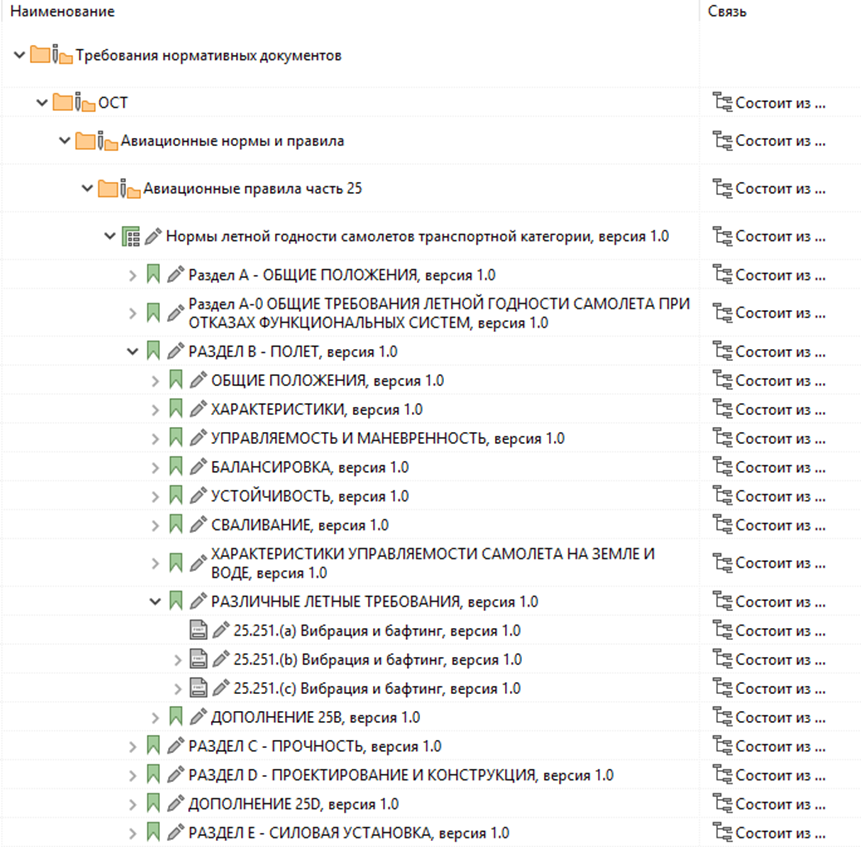

Требования НД объединяются в иерархические структуры — спецификации требований по примеру работы с обычными требованиями.

Типовой сценарий работы с требованиями НД подразумевает, что все требования НД, управление которыми предполагается в ЛОЦМАН:PLM, должны быть занесены в ЛОЦМАН:PLM в виде мастер-спецификаций требований НД. Под каждый новый проект из мастер-спецификации требований выполняется клонирование требований НД.

Клонирована может быть как вся мастер-спецификация требований, так и отдельные требования нормативных документов.

При использовании механизма клонирования модуля «Расширенное управление требованиями» между требованием НД из мастер-спецификации требований и его клоном создается связь «Оригинал». Связь позволяет отслеживать использование клонов оригинального требования в различных проектах в ЛОЦМАН:PLM.

Импорт требований в ЛОЦМАН:PLM выполняется при необходимости ввода существующих требований из других источников, например из табличных или текстовых документов.

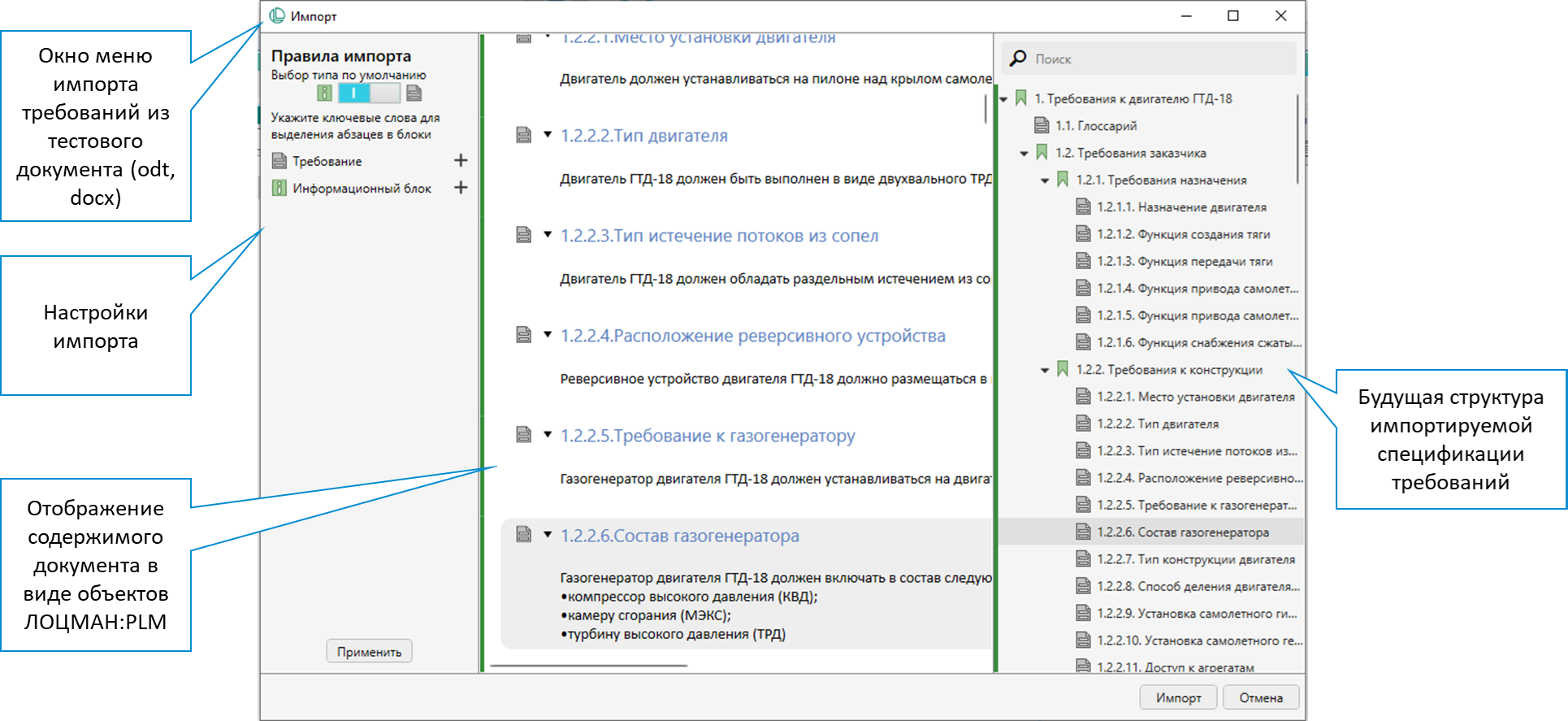

Импорт требований из текстовых документов

Импорт требований реализован для текстовых документов форматов Microsoft Office 2013 и выше.

При импорте требований доступны:

• возможность предварительного просмотра структуры требований, которая будет сформирована в ЛОЦМАН:PLM после импорта
• возможность редактировать тип импортируемого объекта
• возможность объединения двух требований в одно
• возможность разделения требований
• возможность распознавания характеристик требований

Подробная информация об импорте требований из текстовых документов описана в руководстве к модулю «Управление требованиями».

Импорт требований из табличных документов

Импорт требований из табличных документов рекомендуется выполнять в тех случаях, когда кроме текстового содержания требования в ЛОЦМАН:PLM необходимо передать и дополнительные атрибутивные данные (тип требования, обозначение и др.), которые удобно представлять в виде ячеек таблицы.

За импорт табличных документов в ЛОЦМАН:PLM отвечает инструмент «Импорт требований из табличных документов» модуля «Управление требованиями».

В качестве табличных документов в ЛОЦМАН:PLM рассматриваются следующие типы файлов:

• Таблица MS Excel — *.xls(x)
• Таблица LibreOffice — *.(f)ods
• Таблица в формате XML — *.xml
• Таблица в формате CSV — *.csv

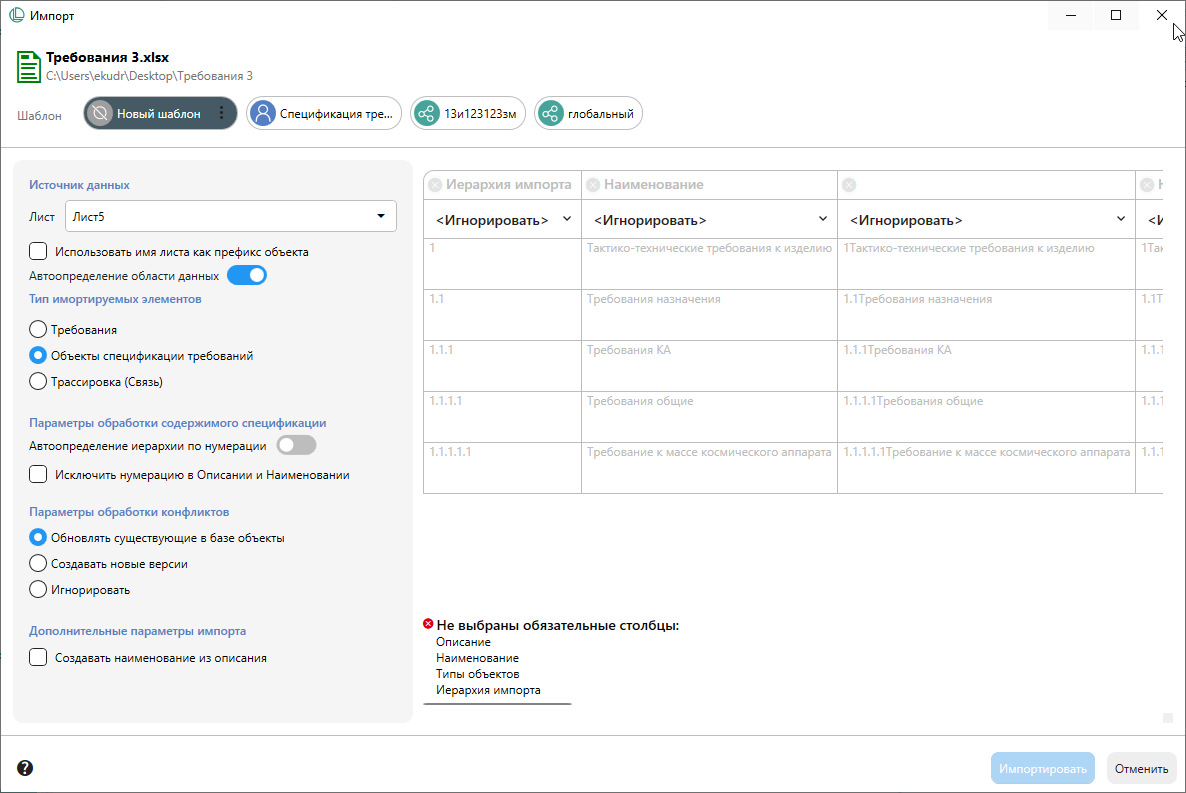

При импорте требований из табличного документа указанных форматов функционал предлагает настроить сопоставление атрибутов ЛОЦМАН:PLM и ячеек таблицы.

Подробная информация об импорте требований из табличных документов описана в руководстве к модулю «Управление требованиями».

Экспорт требований

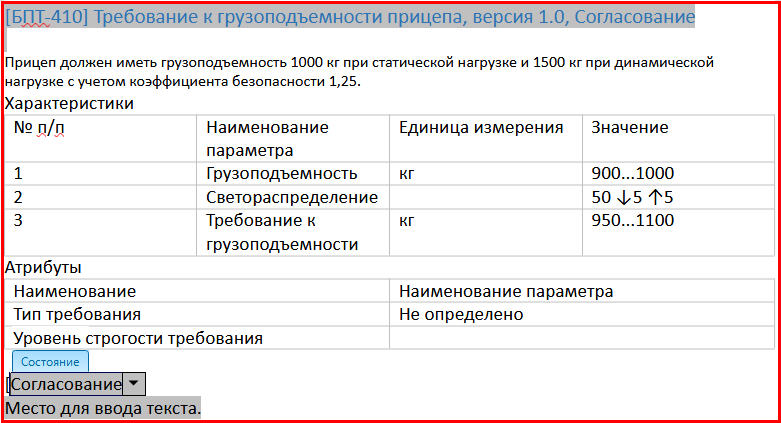

Данные из спецификации требований можно экспортировать в структурированный текстовый файл. Экспортировать можно данные об объектах типов: Спецификация требований, Раздел спецификации требований, Информационный блок, Требование, Характеристика.

Трассировка требований в ЛОЦМАН:PLM реализуется средствами связей информационных объектов.

Для документирования связей требований и других информационных объектов, участвующих в процессах УТ, в модели данных ЛОЦМАН:PLM предусмотрены специализированные типы связей.

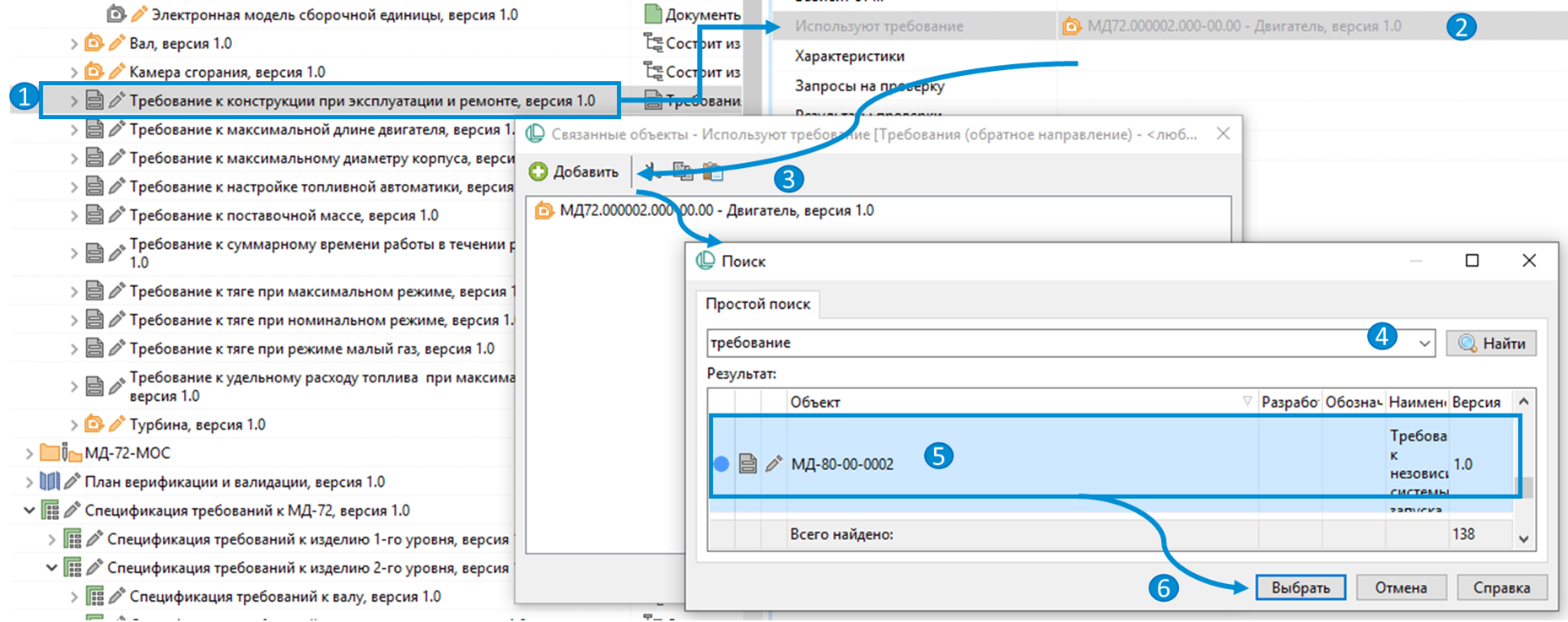

К стандартным инструментам трассировки требований в ЛОЦМАН:PLM относятся:

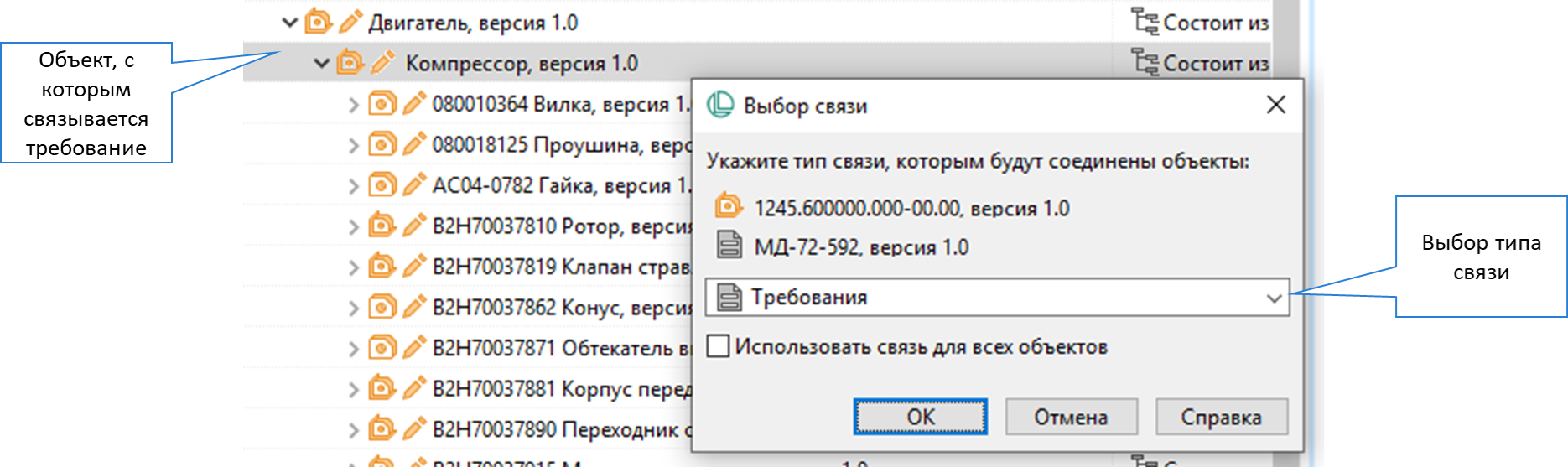

• Создание связи между объектами через буфер обмена (когда для связи объект копируется и вставляется в контекст другого объекта с выбранным типом связи)

• Создание связи через управление связанными объектами в наборе свойств

• Создание связи при помощи механизма Drag&Drop
• Создание связи непосредственно при создании одного информационного объекта в контексте другого

Используя функционал модуля «Расширенное управление требованиями», доступна возможность автоматизированной трассировки требований.

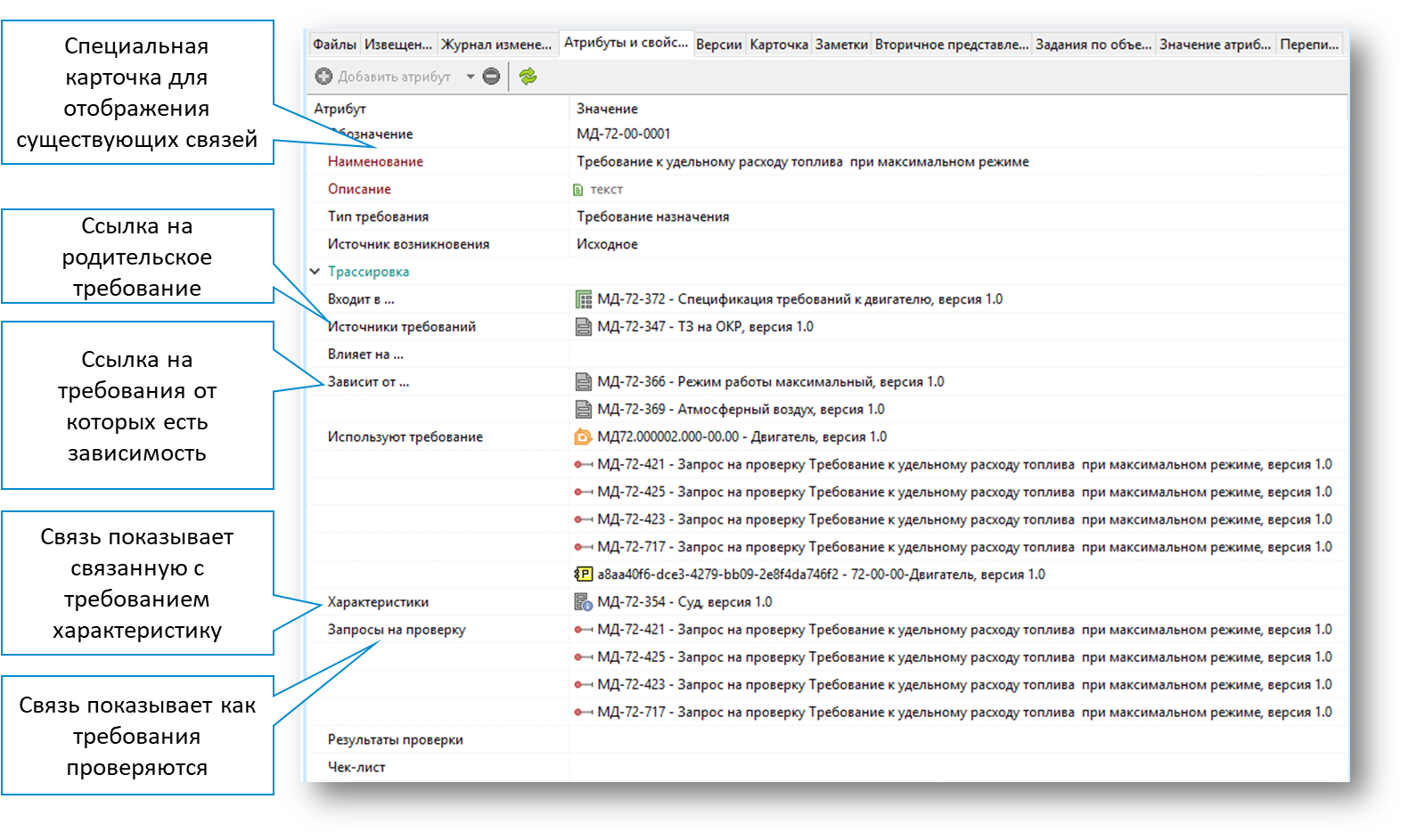

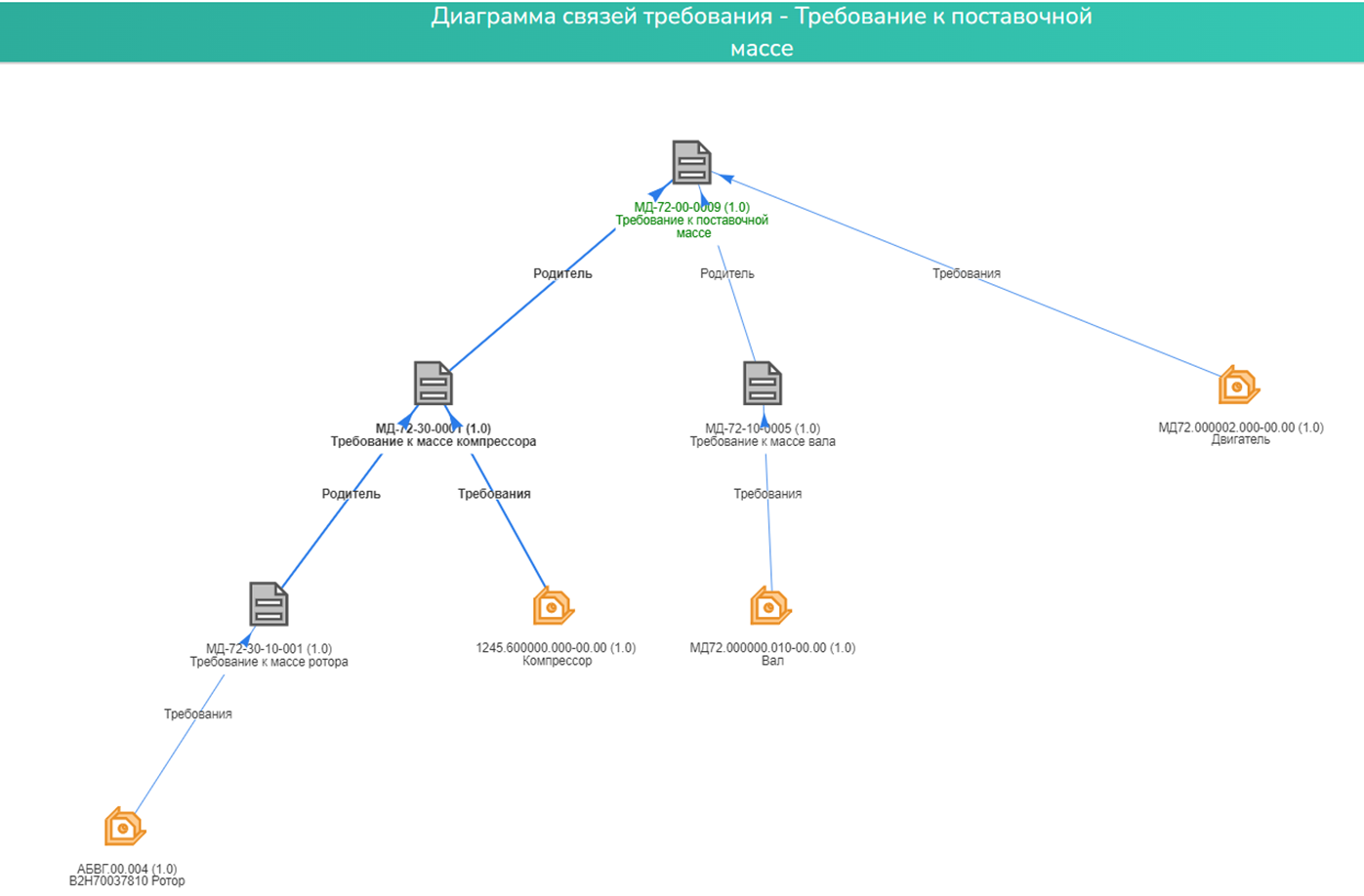

Дополнительно предусмотрен широкий функционал визуализации трассировок требований, в том числе:

• Через область информации «Атрибуты и свойства»

• Через специализированные отчеты (диаграммы)

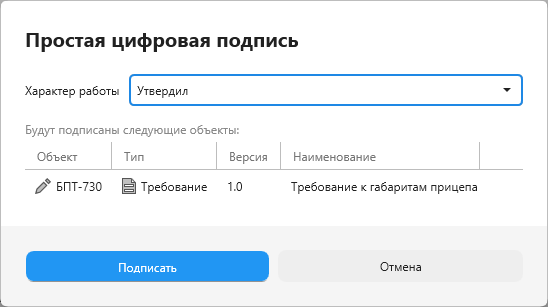

Для проверки, согласования и утверждения требований и спецификаций требований используется стандартный механизм WorkFlow и специализированные шаблоны бизнес-процессов.

Для управления изменениями требований, в зависимости от класса изменения, может использоваться два инструмента внесения изменений.

Планирование верификации и валидации включает:

МОС — это метод оценки соответствия, определяющий, как будет проверяться выполнение требования.

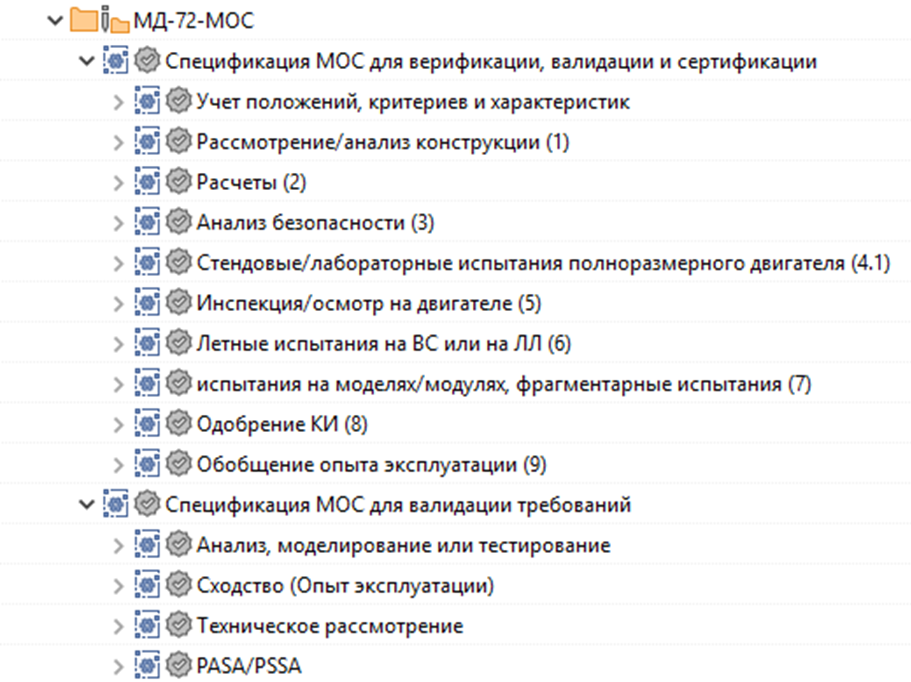

МОС представлен в ЛОЦМАН:PLM в виде отдельного информационного объекта. В зависимости от специфики заказчика из МОС может быть сформирована стандартная структура, на основе которой создается структура МОС под каждый новый проект. Либо под каждый новый проект может создаваться своя уникальная структура МОС.

Для каждого требования может быть определено несколько МОС в зависимости от строгости контроля и стадии выполнения этого требования. Выбранный МОС для требования фиксируется в информационном объекте «Запрос на проверку».

В зависимости от содержания требования (набора требований), определенной строгости их контроля, стадии ЖЦ и объекта проверки планируются конкретные процедуры оценки соответствия.

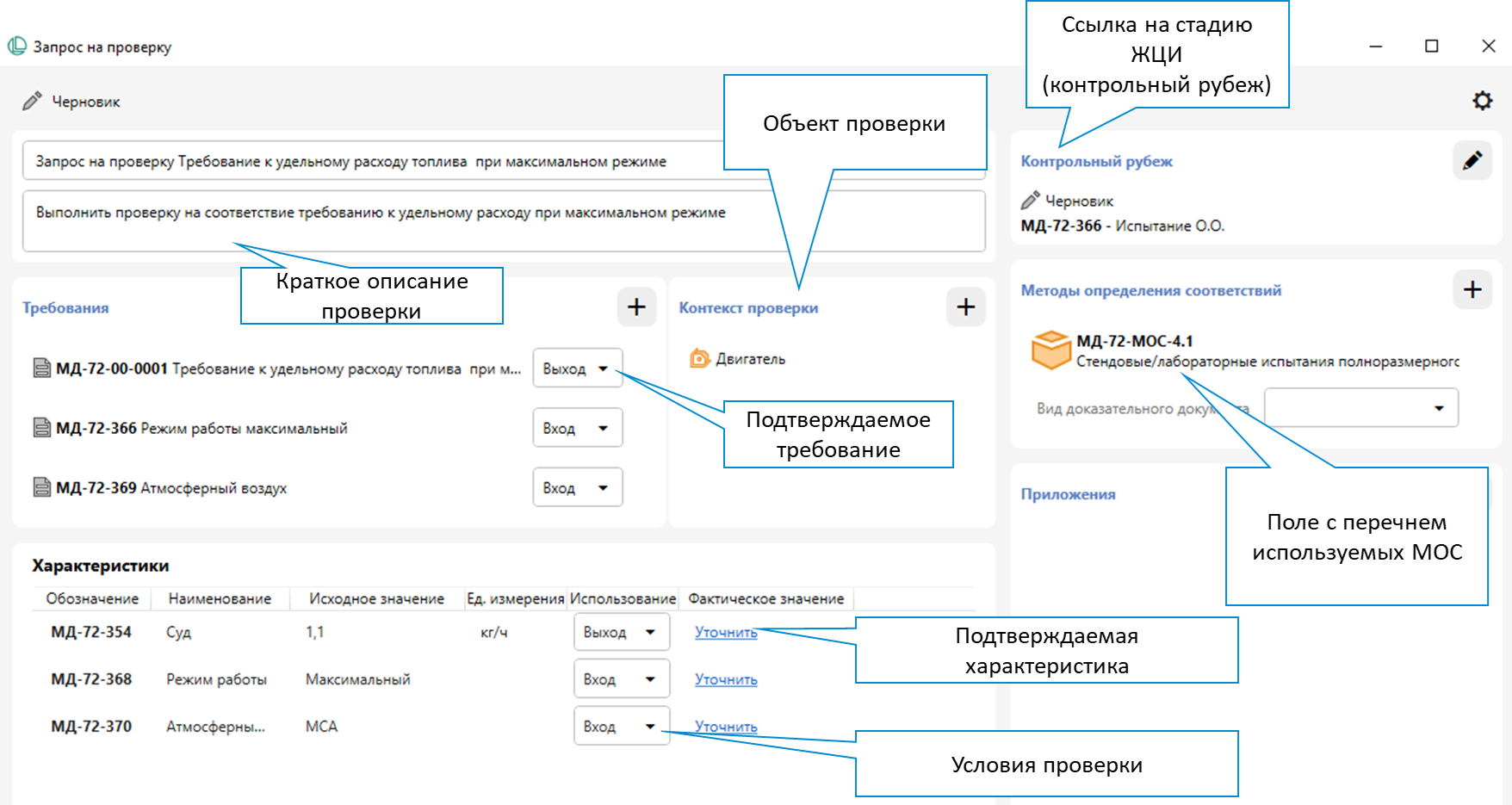

Для управления процедурами оценки соответствия в ЛОЦМАН:PLM используется информационный объект типа «Запрос на проверку».

Для каждого запроса на проверку указывается следующая информация:

• Ссылка на требования, контроль выполнения которых предусматривается в рамках данной процедуры
• Ссылка на требования-условия, которые следует учитывать при выполнении процедуры
• Указывается используемый МОС
• Привязка к контрольному рубежу. Назначение контрольного рубежа является элементом планирования запроса на проверку требования. КР указывает на момент времени, к которому данный запрос на проверку должен быть выполнен
• Критерии успешности проверки требований. Под критериями успешности проверки требований подразумеваются количественные или качественные характеристики требования
• Уточненные значения характеристик условий
• Ссылка на объекты проверки
• Вид (виды) доказательной документации, в которых должны быть задокументированы результаты проверки и которые будут официально подтверждать соответствие объекта требованиям
• Дополнительные документы, используемые в процедуре оценки соответствия, например «Программа и методика испытаний»

Созданные запросы на проверку должны пройти процедуру согласования и быть запланированы к исполнению. При успешном прохождении бизнес-процесса объекты получают состояние «Запланировано» и ожидают выполнения.

Для создания иерархических структур запросов на проверку используется специализированный объект «План проверок». Для автоматизации создания и обновления структуры плана проверок можно использовать специализированный функционал модуля «Расширенное управление требованиями» — «Работа с планами проверок».

Контроль процессов верификации и валидации включает:

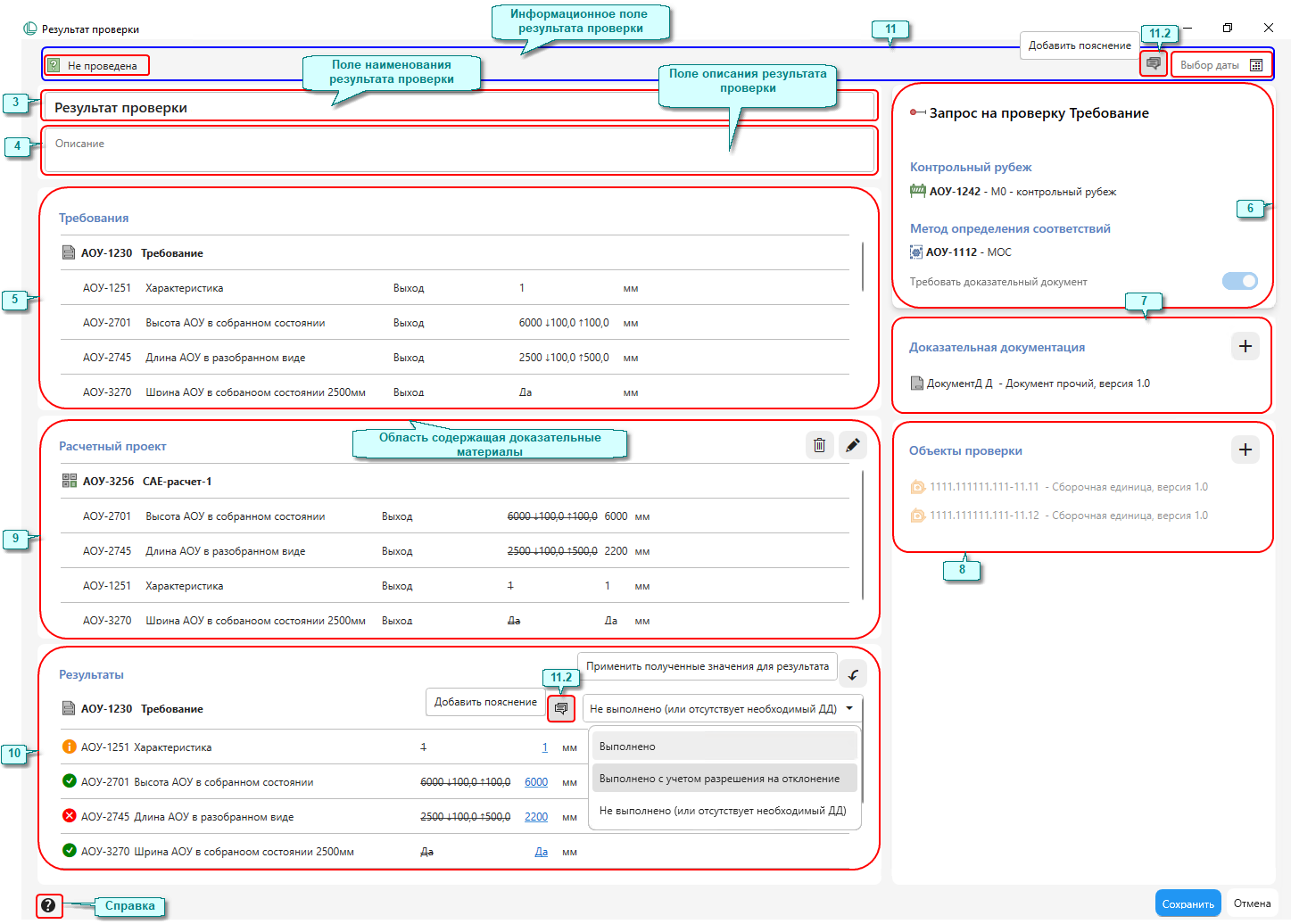

По результатам выполненных запросов на проверку в ЛОЦМАН:PLM создается специализированный информационный объект «Результат проверки», в котором фиксируются:

• Фактические значения целевых характеристик требований
• Ссылки на доказательную документацию
• Ссылки на результаты компьютерных инженерных расчетов (при наличии)
• Ссылки на другие результаты проверок, доказывающие выполнение требования

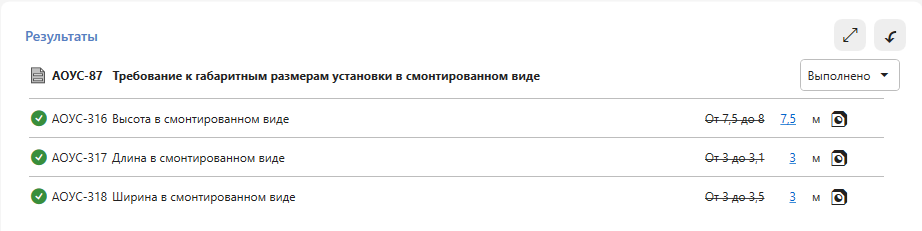

При наличии связи характеристик требований с моделями КОМПАС-3D, при оформлении результата проверки можно в качестве доказательных данных получить значения характеристик из модели.

Для обобщения результатов выполненных мероприятий по оценке соответствия используются специализированные отчеты. Перечень специализированных отчетов по требованиям описан в расширенном функционале управления требованиями.

Функционал ЛОЦМАН:PLM обеспечивает возможность формирования различных отчетов по требованиям и связанным с ними данным. Отчеты могут формироваться как в виде табличных и текстовых документов, которые могут быть сохранены в соответствующие файлы и информационные объекты, так и в виде динамических данных, формируемых на момент просмотра и не сохраняемых в базу.

Перечень специализированных отчетов по требованиям описан в расширенном функционале управления требованиями.
