Виртуальное опробование технологии получения стальной отливки методом литья по газифицируемым моделям для ООО «ЛИТ»

Специалисты ГК «ПЛМ Урал» выполнили моделирование технологии получения стальной отливки методом литья по газифицируемым моделям для ООО «ЛИТ». Задачей проекта было провести виртуальное опробование процесса заливки куста отливок с учетом газификации пенополистироловой модели и заранее оценить риски возникновения литейных дефектов.

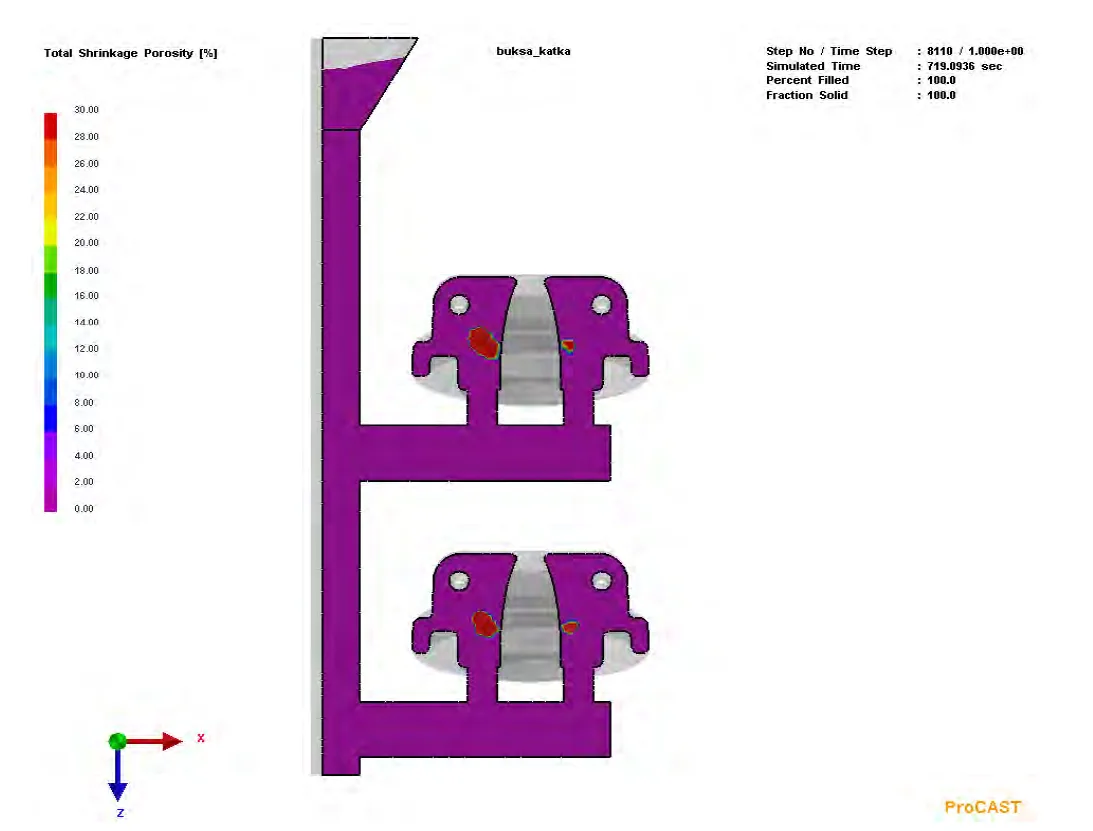

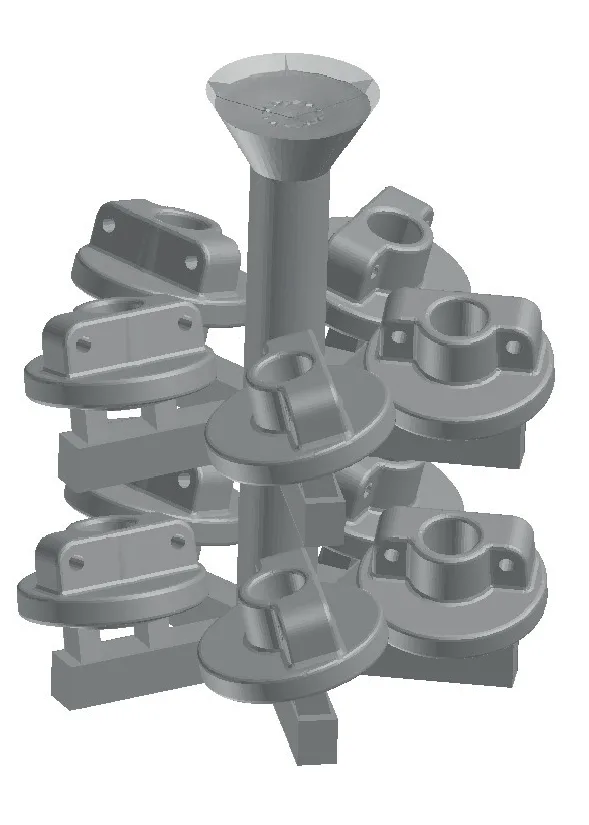

В рамках работы было проведено моделирование заливки куста отливок, получаемых методом ЛГМ, с учетом особенностей взаимодействия металлического расплава с пенополистироловой моделью. Расчет позволил определить места образования усадочных дефектов, а также зоны возможного обхвата модели металлом в процессе заполнения формы.

По результатам моделирования специалисты ПЛМ Урал выявили участки, в которых существовал риск образования дефектов, связанных как с усадкой металла, так и с особенностями газификации ППС-модели. Это позволило оценить корректность исходной конструкции куста отливок и определить направления для ее доработки.

На основании расчетов было предложено внести изменения в конструкцию куста отливок. Рекомендации были направлены на минимизацию усадочных дефектов и снижение вероятности появления дефектов, связанных с обхватом пенополистирола металлическим расплавом при заливке.

Применение численного моделирования позволило заказчику виртуально проверить технологию до проведения производственных испытаний, заранее выявить проблемные зоны и получить расчетно обоснованные рекомендации для повышения стабильности процесса литья по газифицируемым моделям.
