Реверс-инжиниринг составных частей клапана

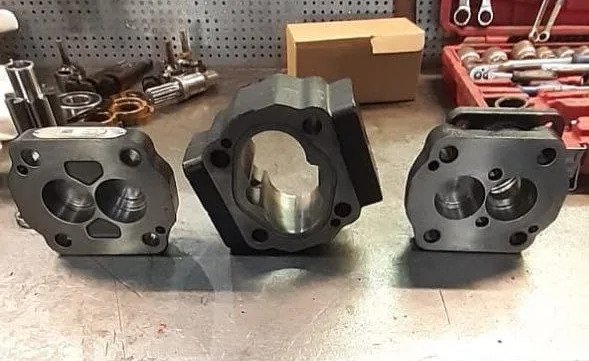

Было произведено сканирование составных частей клапана с помощью отечественного лазерного сканера Scanform L5, работающего в паре с КИМ типа рука Hexagon Absolute Arm 8325-7. При сканировании не использовался матирующий спрей.

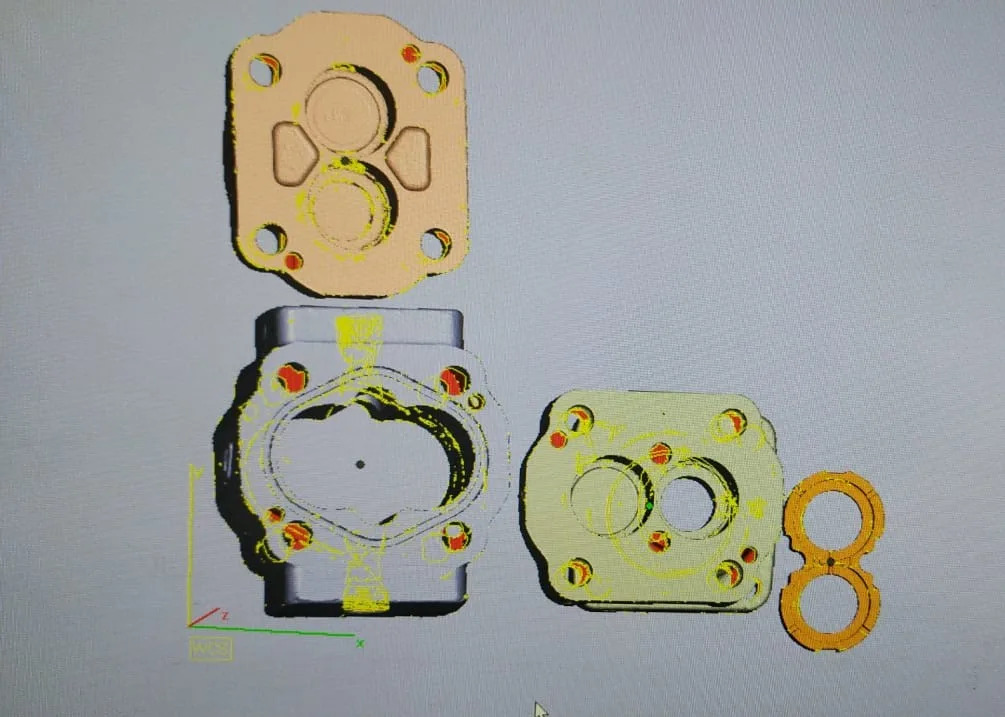

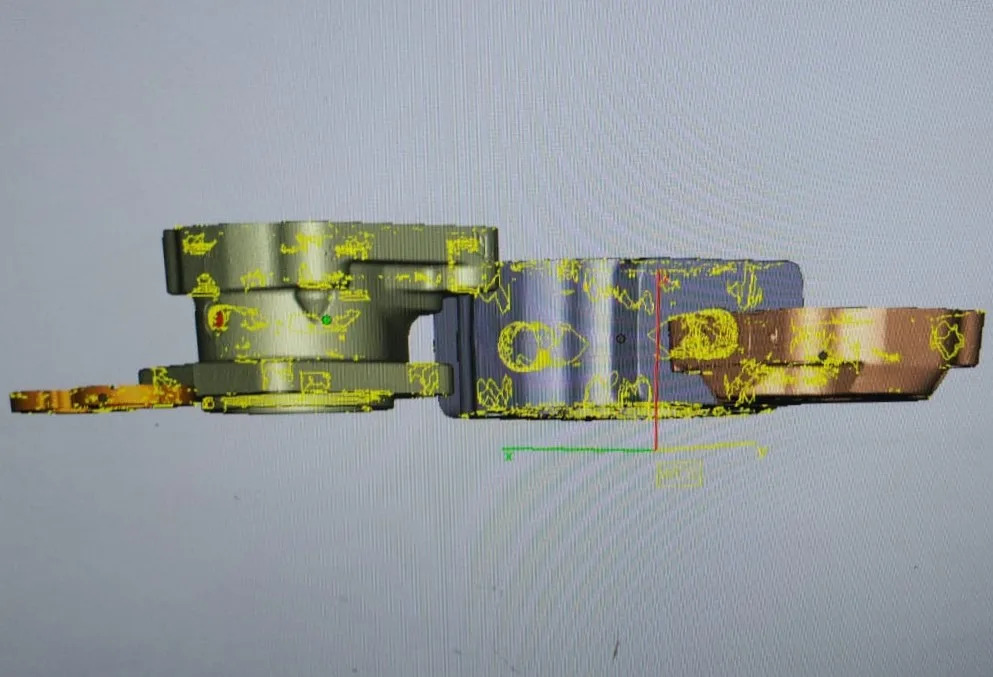

По полученному облаку точек была создана параметризированная CAD-модель, которую в дальнейшем использовали для создания документации по системе ЕСКД.

Также в ходе работ была произведена инспекция металла.
Документация по данному проекту будет отправлена на опытное изготовление с последующим испытанием узлового агрегата.
