Расчет технологии ремонтной сварки резервуара

Компания НПП «Симплекс» обратилась в компанию ООО «ПЛМ Урал» с задачей моделирования технологии ремонтной сварки секции резервуара для хранения нефтепродуктов. Диаметр конструкции составлял 45,6 м, а высота примерно 12 м.

Входными данными к этой задаче являлась CAD модель и описание технологии сварки заплаты, которая включает: типы швов, последовательность выполнения швов и их направление.

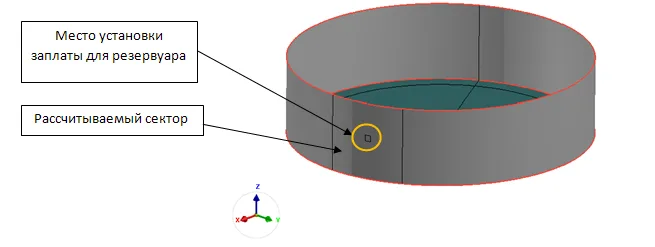

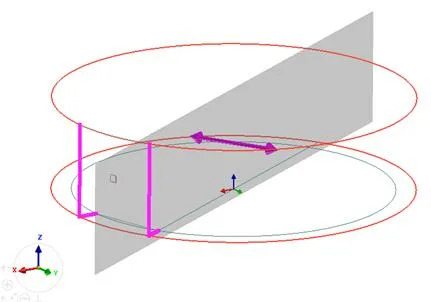

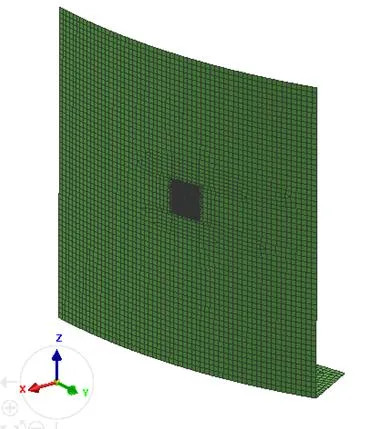

Данный проект был выполнен в программных продуктах Visual-WELD и WELD PLANNER. Для упрощения задачи расчет проводился для сектора в 30о с использованием условий симметрии.

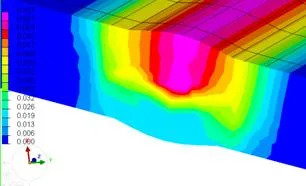

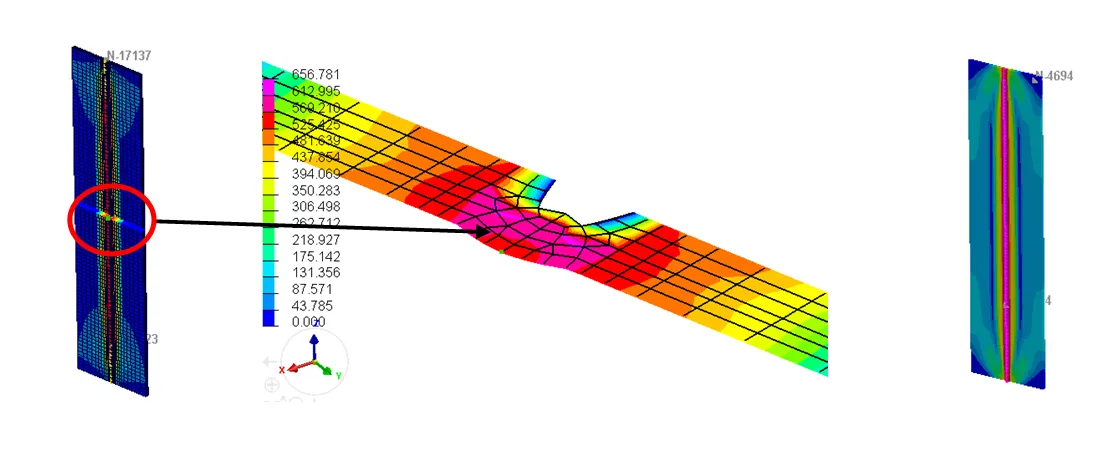

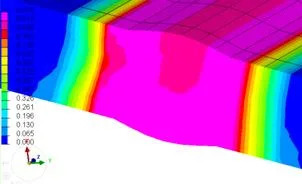

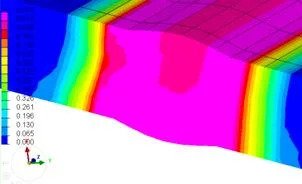

Расчет значений остаточных сварочных напряжений и деформаций для локальных моделей (используемых типов сварных швов) был выполнен в Visual-WELD. Расчет велся в два этапа: решение тепловой и механической задачи.

Во всех моделях определялись следующие значения:

• тепловые поля
• поля распределения металлургических фаз
• распределение твердости
• поля перемещений и напряжений

Полученные данные затем были использованы в WELD PLANNER для определения глобальных короблений расчетного сектора.

Расчеты показали, что коробления сектора лежат в допустимых пределах. Конструкция отвечает требования работоспособности и может эксплуатироваться после ремонта.
