Постпроцессоры и кинематические модели для фрезерного и токарно-фрезерного станков на базе СПРУТКАМ 18
Постпроцессоры и кинематические модели для фрезерного и токарно-фрезерного станков на базе СПРУТКАМ 18
Группа компаний «ПЛМ Урал» успешно выполнила проект по цифровизации парка металлообрабатывающего оборудования предприятия. Целью проекта стало внедрение современных CAM-решений для сокращения времени подготовки управляющих программ и повышения эффективности обработки.
В рамках работ были разработаны специализированные постпроцессоры и кинематические модели в системе СПРУТКАМ 18 для двух станков, а также проведено обучение сотрудников заказчика.
Проект стартовал с точных обмеров оборудования и создания детальных 3D-моделей с кинематикой в среде СПРУТКАМ 18. Затем были разработаны и отлажены на месте специализированные постпроцессоры.
Разработанные решения

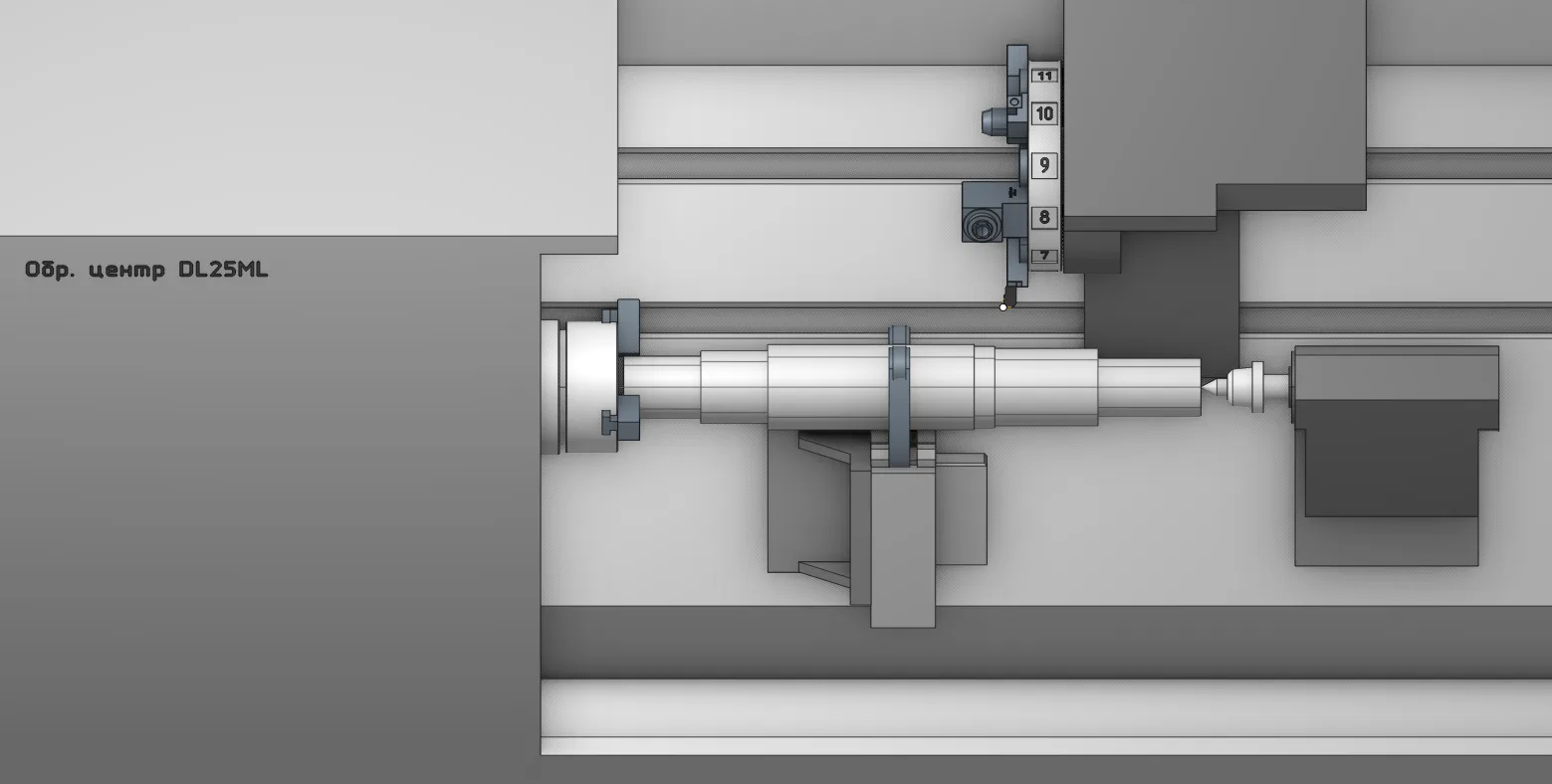

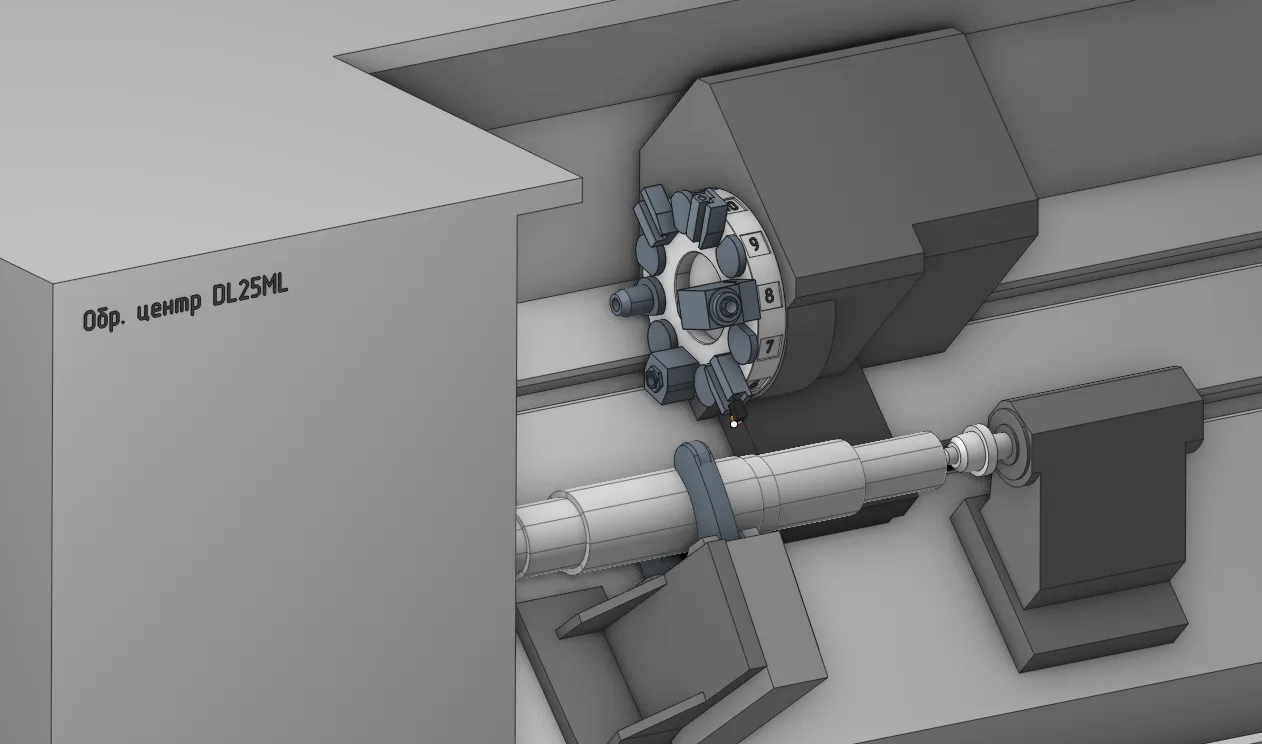

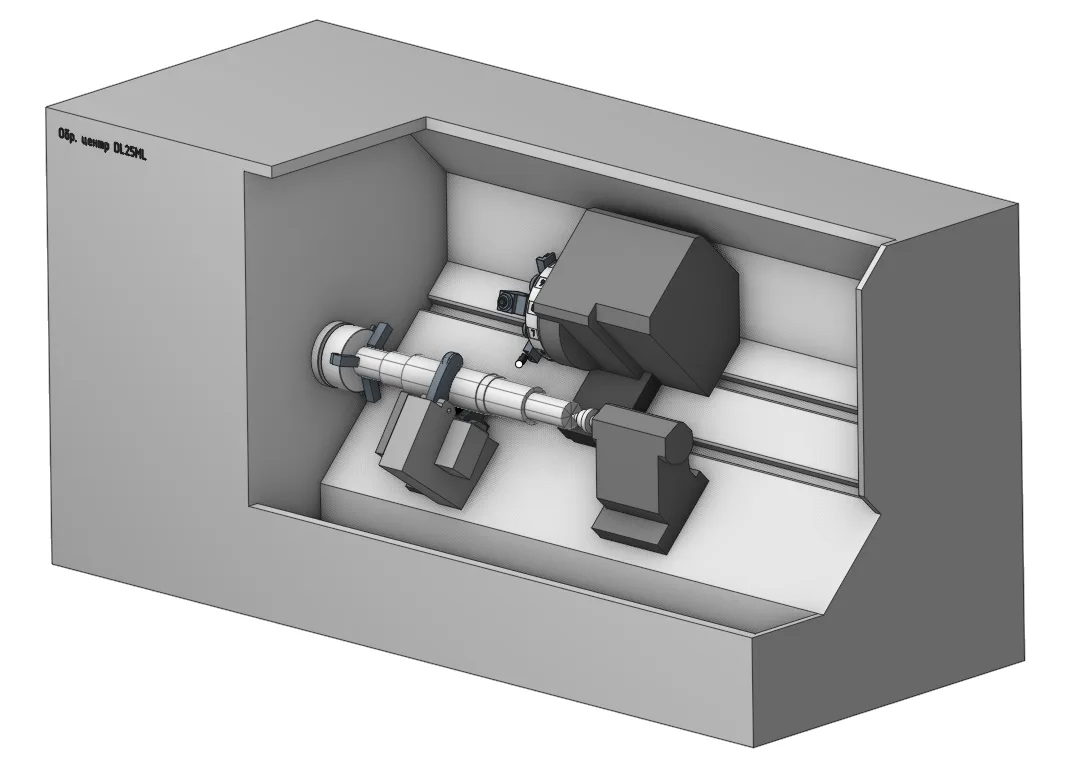

Для токарно-фрезерного станка DL25MH (осевая конфигурация: XZC) был создан комплексный пакет решений. Станок оборудован приводным инструментом, задней бабкой и люнетом, оснащен постпроцессором для стойки: Fanuc Series Oi-TF.
Специалистами ГК «ПЛМ Урал» реализовано:
• полный набор токарных и фрезерных циклов
• управление приводным инструментом.

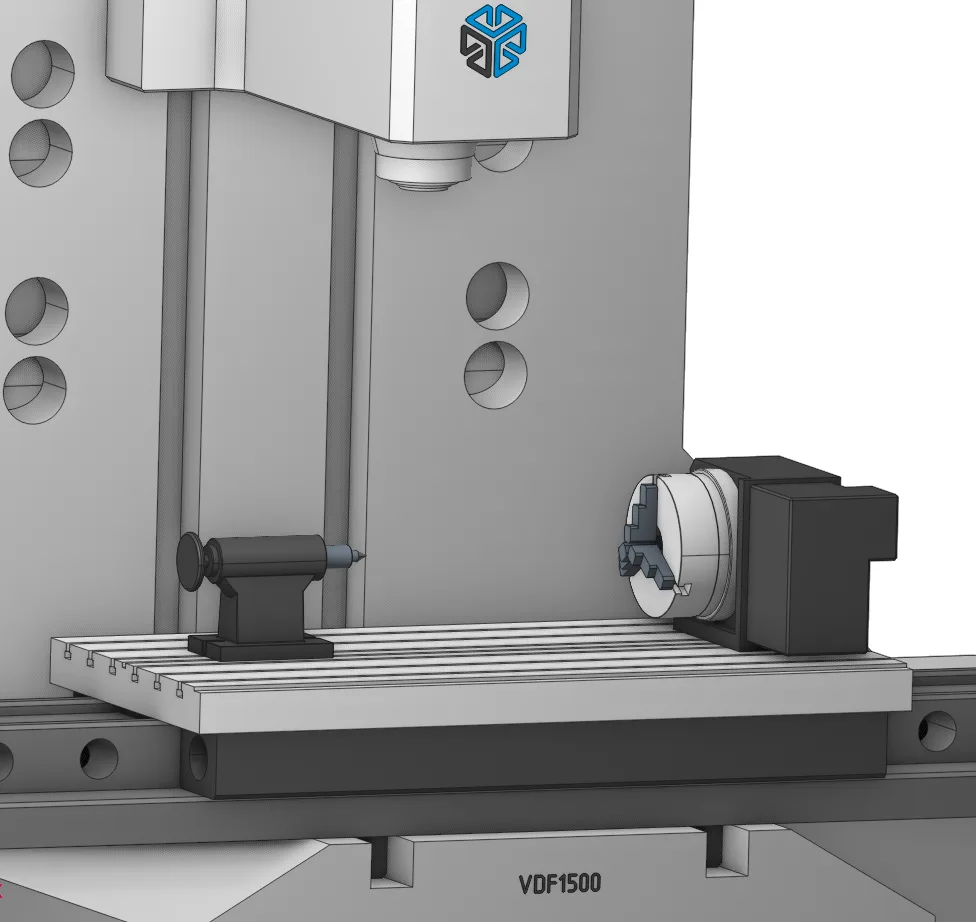

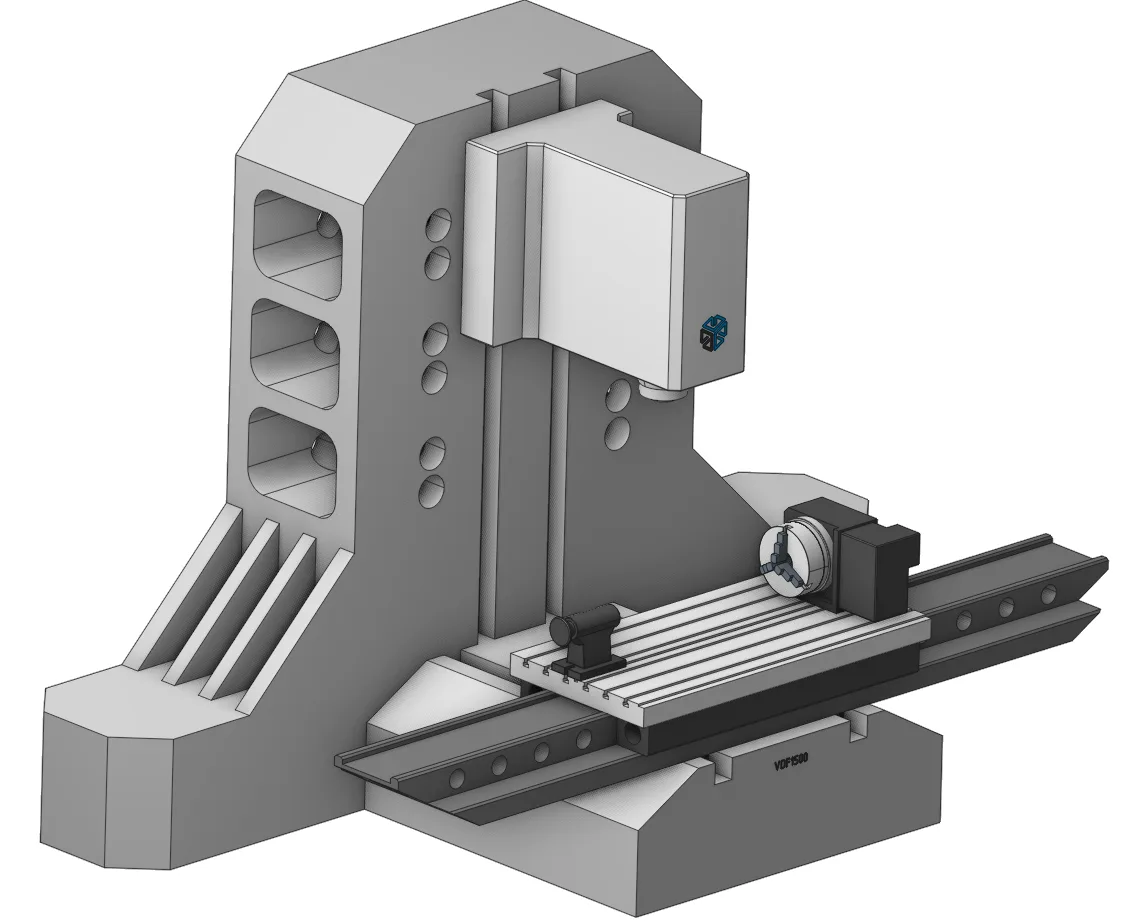

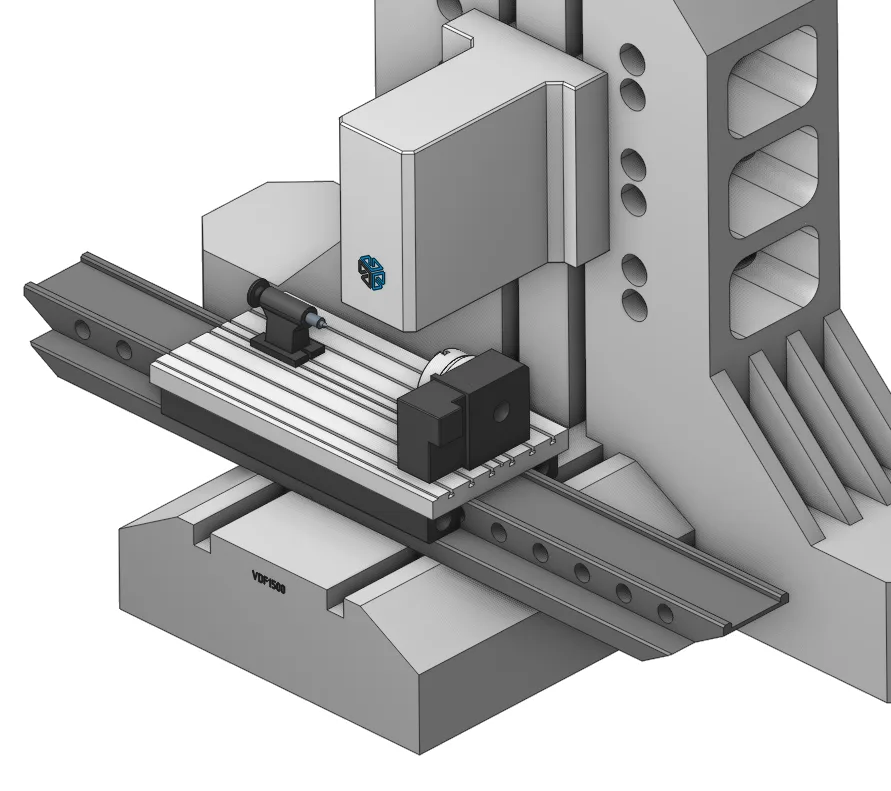

Для фрезерного станка VDF1500 (осевая конфигурация: XYZA) также был подготовлен специализированный комплекс. Для оборудования с поворотным столом и съемной задней бабкой был настроен постпроцессор (стойка FANUC Series 0i-MF Plus).
Специалисты ГК «ПЛМ Урал» реализовали в рамках проекта:
• 4-осевую обработку с применением поворотного стола
• управление съемной задней бабкой
• возможность размещения заготовки как на столе (ось X), так и в патроне поворотного стола (ось A).
Результаты проекта
- полная готовность станков к работе в СПРУТКАМ 18
- точное соответствие виртуальных моделей реальному оборудованию
- учёт специфики работы с дополнительными устройствами (люнет, задняя бабка)
- сокращение времени на подготовку управляющих программ.
Наш опыт в разработке специализированных постпроцессоров и кинематических моделей для СПРУТКАМ 18 гарантирует полную цифровую интеграцию вашего оборудования. Мы обеспечим полную готовность ваших станков к работе, точное соответствие 3D-моделей и значительное сокращение времени программирования.
