Оптимизация технологии гидроформовки полусферы для заказчика NDA

Специалисты ГК «ПЛМ Урал» выполнили моделирование процесса гидроформовки полусферы из сплава АМг6. Задачей проекта было снизить количество технологических переходов и промежуточных отжигов при изготовлении изделия с регламентированным утонением.

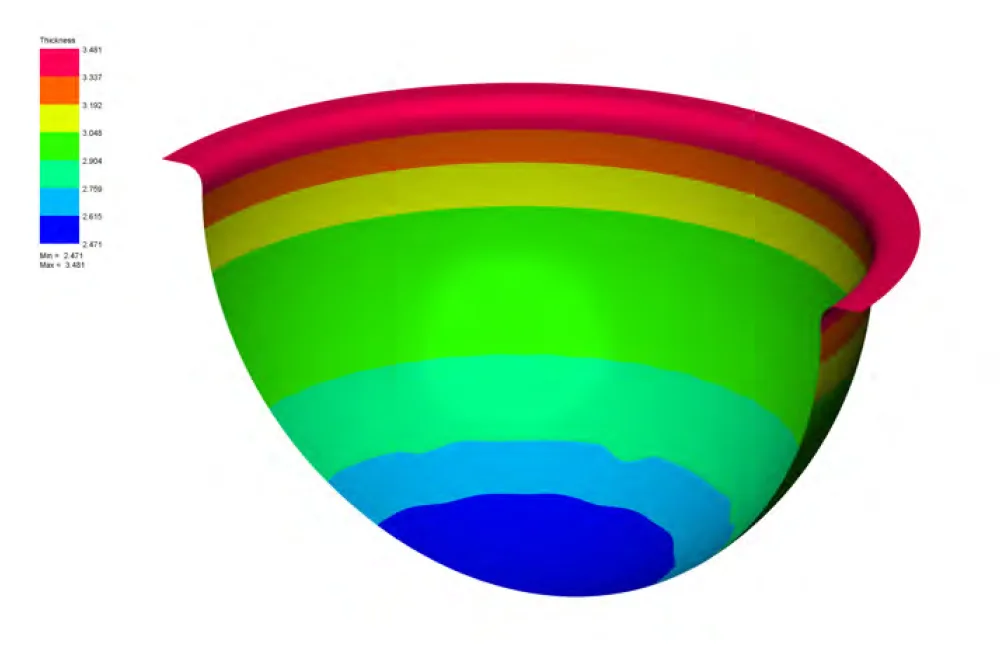

В рамках работы в PAM-STAMP была проведена проверка различных вариантов геометрии промежуточной оснастки и комбинаций промежуточных отжигов. Расчеты позволили оценить влияние формы матрицы, последовательности операций и давления жидкости на распределение деформаций и толщины по поверхности изделия.

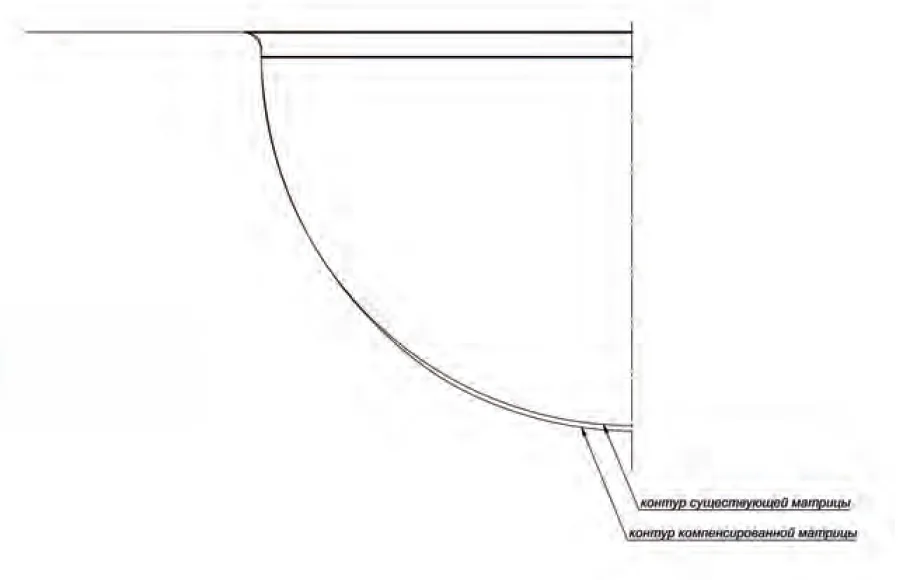

По результатам моделирования была изменена геометрия матрицы, что позволило устранить искажение формы, вызванное эффектом пружинения. Также были подобраны оптимальные величины давления жидкости для каждого перехода, обеспечивающие стабильное формообразование детали.

Оптимизированная технология позволила сократить количество операций гидроформовки с восьми до шести, а количество промежуточных отжигов — с пяти до четырех. При этом минимальная толщина изделия стала выше, чем в исходной технологии, что подтвердило эффективность выбранного решения.

Применение численного моделирования позволило заказчику снизить трудоемкость технологического процесса, уменьшить количество термических операций и получить расчетно обоснованную технологию изготовления полусферы с соблюдением требований по утонению.
