Оптимизация литниково-питающей системы для отливки «Рабочее колесо» для заказчика NDA

Специалисты ГК «ПЛМ Урал» выполнили моделирование литейного процесса для оптимизации технологии изготовления отливки «Рабочее колесо». Задачей проекта было устранение усадочных дефектов в ступице и ободе изделия, изготавливаемого литьем по выплавляемым моделям с учетом неравномерности процесса затвердевания.

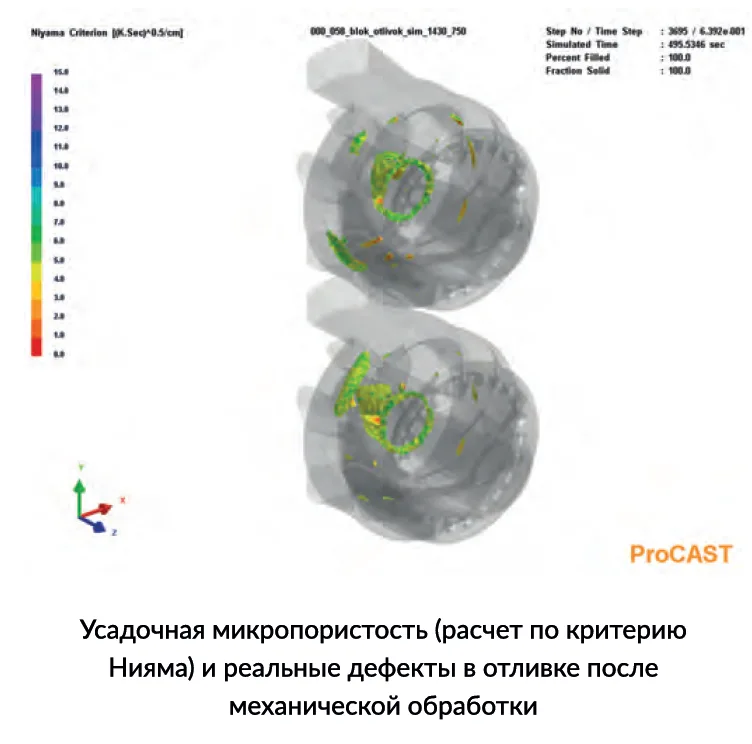

В рамках работы была проведена расчетная оценка существующей литниково-питающей системы и проанализированы зоны образования усадочной микропористости. Моделирование позволило сопоставить расчетные дефекты с реальными дефектами, выявленными в отливке после механической обработки, и определить причины их возникновения.

По результатам анализа специалисты ПЛМ Урал предложили увеличить размеры питателей и уклон в ступице отливки. Эти изменения были направлены на создание условий для направленного затвердевания сплава и улучшение питания проблемных зон изделия в процессе кристаллизации.

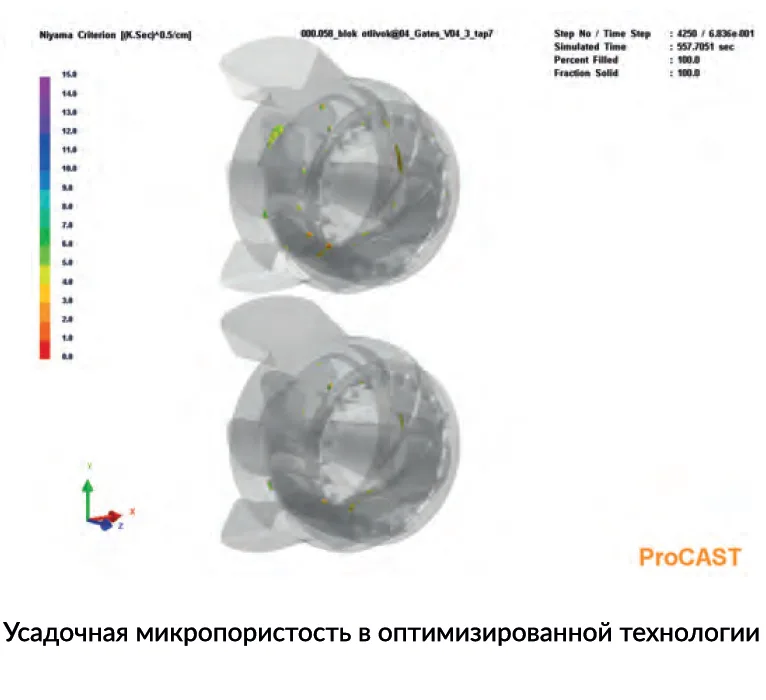

Сравнение исходной и оптимизированной технологий показало значительное уменьшение пористости в ободе и ступице отливки. Расчет подтвердил, что внесенные изменения позволяют снизить риск образования внутренних дефектов и повысить качество литой заготовки.

Применение численного моделирования позволило заказчику заранее проверить эффективность корректировки литниково-питающей системы, сократить объем производственных экспериментов и повысить стабильность получения годных отливок.
