Оптимизация литниково-питающей системы для отливки «Корпус подшипника» для АО «ПО „Севмаш“»

Специалисты ГК «ПЛМ Урал» выполнили моделирование литейного процесса для АО «ПО „Севмаш“». Задачей проекта было изменить литниково-питающую систему при изготовлении отливки «Корпус подшипника» из легированной стали в песчано-глинистых формах, чтобы устранить внутренние усадочные дефекты и повысить выход годного.

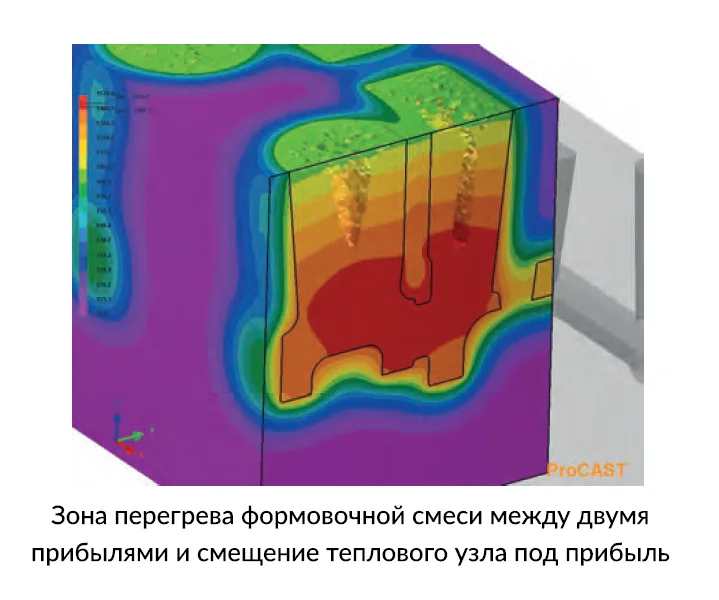

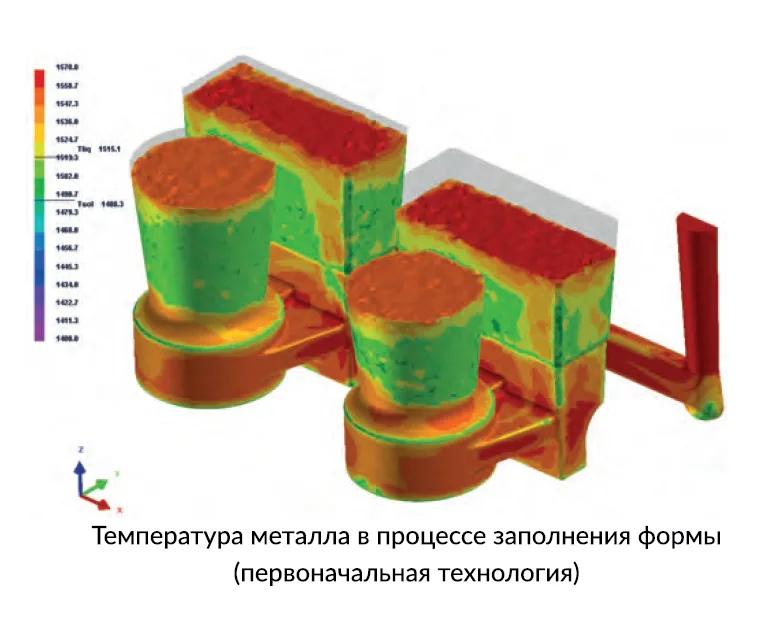

В рамках работы была проведена расчетная оценка заполнения формы, распределения температуры металла и процесса кристаллизации отливки. Моделирование позволило выявить зоны перегрева формовочной смеси между прибылями, а также определить расположение теплового узла, который смещался под прибыли и приводил к образованию усадочных раковин и пористости.

По результатам расчетов специалисты ПЛМ Урал предложили изменить форму прибылей и уменьшить их размеры. Это позволило снизить перегрев формовочной смеси между прибылями, улучшить условия питания отливки и обеспечить более направленную кристаллизацию металла.

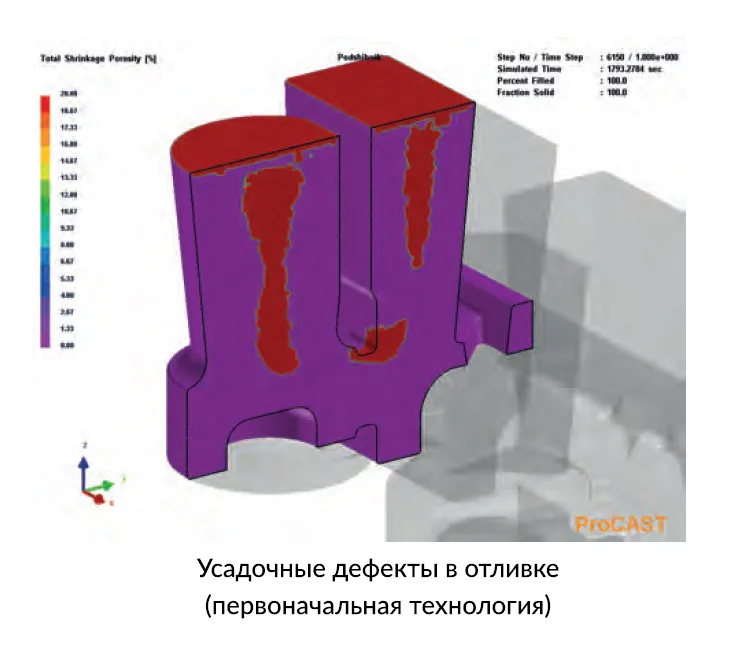

Сравнение исходной и оптимизированной технологий показало полное устранение усадочных раковин и пористости в отливке. Одновременно за счет уменьшения размеров прибылей удалось повысить выход годного и снизить расход металла на литниково-питающую систему.

Применение численного моделирования позволило заказчику заранее проверить эффективность изменений технологии, исключить дефекты без серии дорогостоящих производственных экспериментов и повысить стабильность изготовления ответственной литой детали.
