Определение вибрационных характеристик эжектора для НПО «Наука»

Специалисты «ПЛМ Урал» выполнили динамический анализ эжектора для НПО «Наука». В рамках проекта были определены собственные частоты и формы конструкции, а также построены АЧХ ускорений в точках крепления акселерометров. По результатам расчета получено хорошее соответствие расчетной АЧХ с экспериментальной.

Для НПО «Наука» специалисты «ПЛМ Урал» выполнили динамический анализ эжектора. Целью проекта было определение вибрационных характеристик конструкции: собственных частот, собственных форм, а также отклика исследуемого объекта на гармоническое возбуждение основания.

В ходе работы была подготовлена расчетная модель эжектора и выполнен модальный анализ для определения собственных частот и форм конструкции. Дополнительно был проведен расчет отклика на гармоническое возбуждение основания с построением амплитудно-частотных характеристик ускорений в точках, соответствующих местам крепления акселерометров.

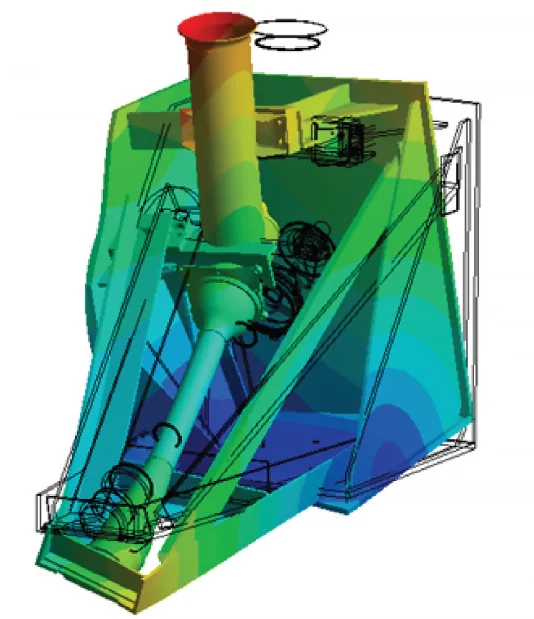

По результатам моделирования была получена первая собственная форма конструкции и построены расчетные АЧХ. Сравнение расчетных данных с экспериментальными показало хорошее соответствие, что подтвердило корректность расчетной модели и применимость выбранного подхода для анализа вибрационных характеристик эжектора.
