Обработка дисковой пилой на станке Donatoni

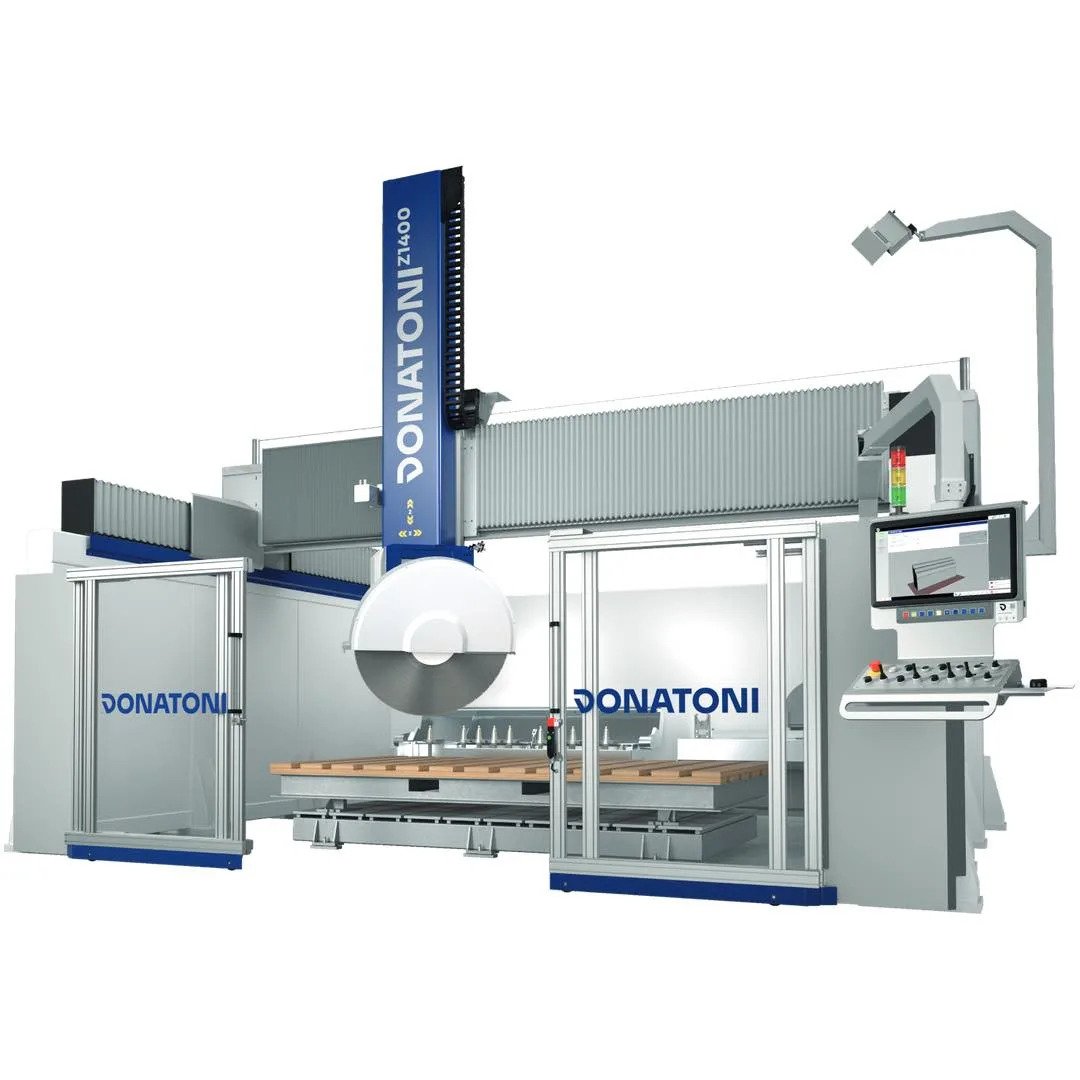

В модельном производстве широко применяются станки портального типа со сменными шпинделями. Примером такого станка является станок Z1200 итальянского производителя Donatoni. Станок оснащен двумя шпинделями - фрезерным и шпинделем для дисковой пилы.

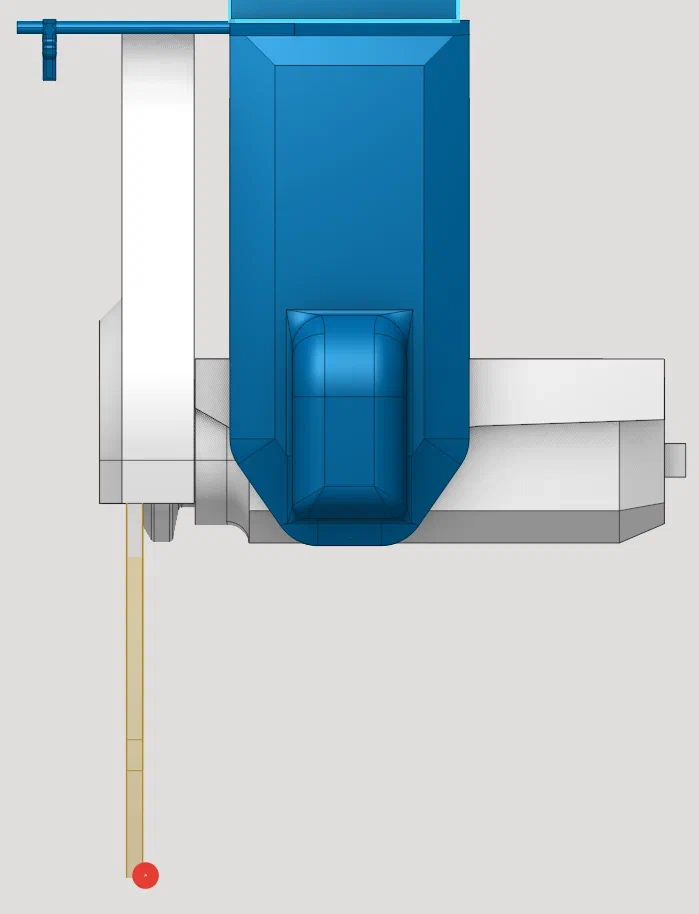

Особенностью работы дисковой пилой является положение точки привязки пилы. В отличие от фрезерного инструмента, когда точка привязки лежит на оси инструмента на нижней кромке, точка привязки дисковой пилы лежит с внутренней стороны в самой нижней точке пилы.
CAM-система SprutCAM обладает широким арсеналом инструментов для программирования самых разнообразных технологических операций, в том числе, программирование операций обработки дисковой пилой. Среди типов инструмента есть тип “Дисковая пила”, а среди стратегий обработки пользователю доступны операции “Резка пилой 2D”,“Резка пилой 6D” и "Черновая пилой"1.

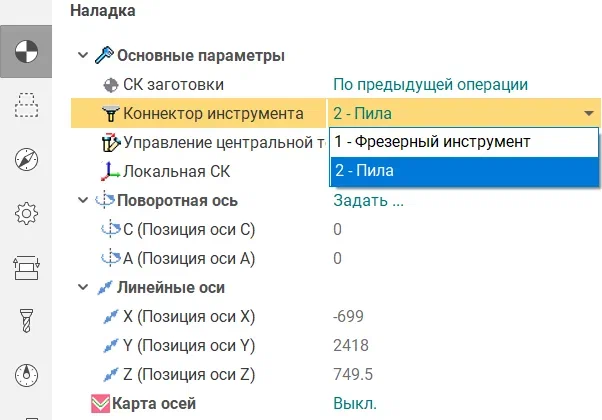

При этом в проекте можно одновременно программировать операции с использованием любых устройств, которыми оснащен станок. В данном случае фрезерный центр оснащен двумя шпинделями. В проекте SprutCAM в параметрах операции появляется раздел “Коннектор инструмента”, где можно указать необходимый шпиндель. В общем случае, коннектор инструмента может содержать любое количество дополнительных линейных и поворотных осей как управляемых, так и позиционных.
Наш инженер разработал постпроцессор для стойки ЧПУ ESA и кинематическую модель портального станка Donatoni. Вы можете более подробно ознакомиться с порядком работы дисковой пилой в среде SprutCAM, посмотрев видео ниже.
1 Требуется соответствующая лицензия
