Моделирование производства корпуса катамарана технологией вакуумной инфузии для АО «СНСЗ»

Специалисты ГК «ПЛМ Урал» выполнили моделирование производства корпуса катамарана технологией вакуумной инфузии для АО «СНСЗ». Целью проекта было определить оптимальную технологию изготовления изделия, позволяющую исключить образование сухих зон, а также сократить количество точек подвода и отвода связующего.

В рамках работы было проведено моделирование различных схем производства изделия в PAM-RTM. Специалисты определили параметры используемых материалов и связующего, проверили и отладили расчетную модель на типовых элементах, после чего выполнили оптимизацию технологии изготовления корпуса.

По результатам моделирования была выбрана оптимальная схема производства по принципу «рыбий скелет». Данная схема обеспечила равномерное распределение связующего по зонам изделия, отсутствие сухих участков и возможность использования минимального количества распределительных трубок.

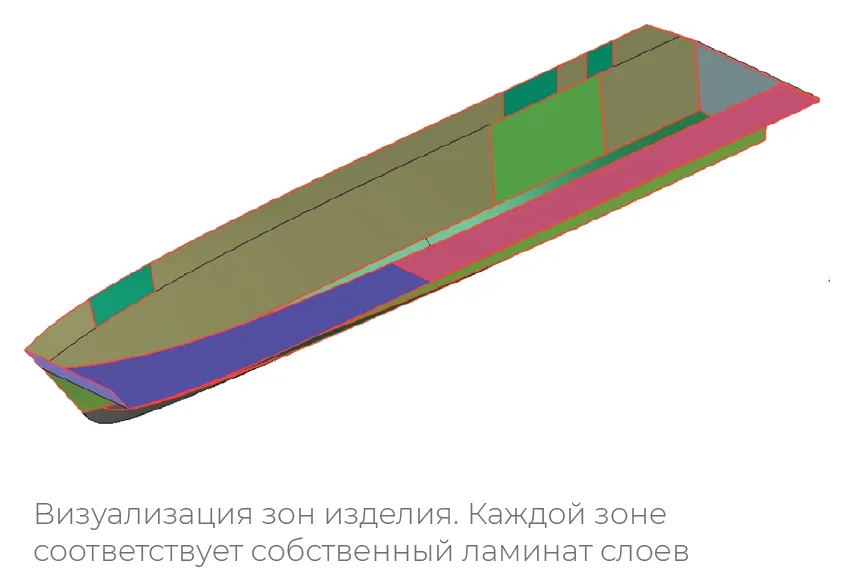

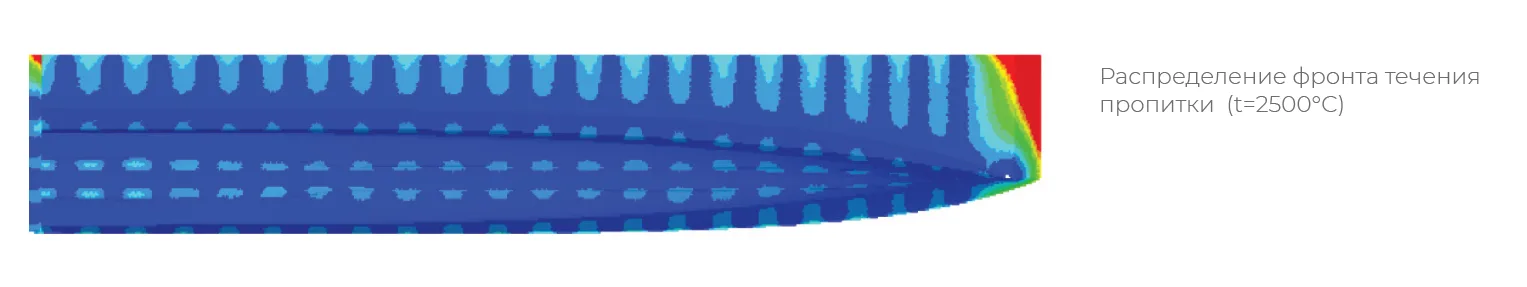

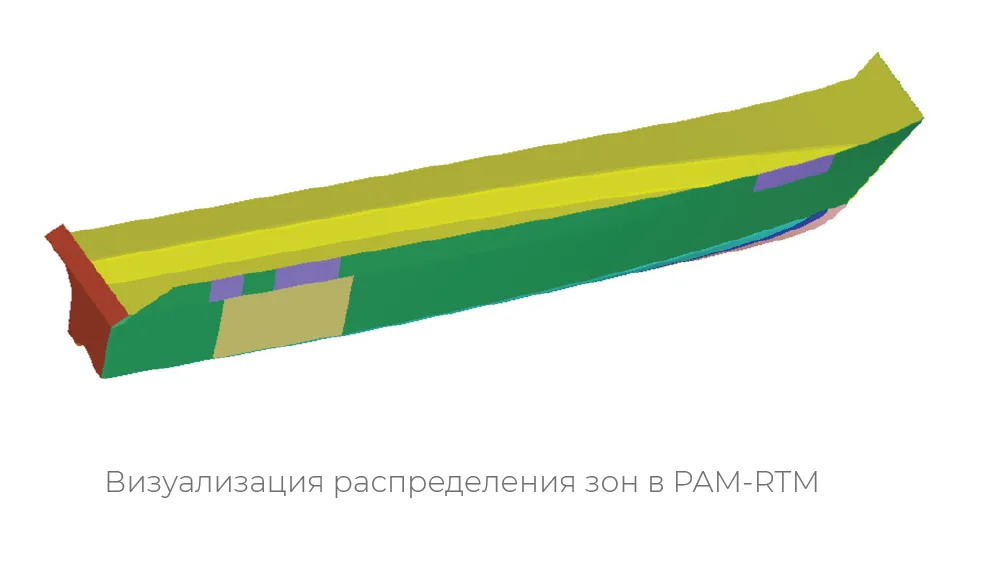

Расчетная модель позволила визуализировать зоны изделия, каждая из которых соответствует собственному ламинату слоев, а также оценить распределение связующего в процессе инфузии. Это дало возможность заранее проверить технологичность выбранной схемы и снизить риски возникновения дефектов при изготовлении крупногабаритной композитной конструкции.

Применение численного моделирования позволило заказчику определить рациональную схему вакуумной инфузии до запуска производственных работ, сократить количество технологических итераций и повысить стабильность качества корпуса 150-местного пассажирского катамарана.
