Моделирование процесса прошивки трубы на стане винтовой прокатки для ОАО «СинТЗ»

Специалисты ГК «ПЛМ Урал» выполнили моделирование процесса прошивки трубы на стане винтовой прокатки для ОАО «СинТЗ». Целью работы была оценка различных вариантов калибровки стана и определение технологической схемы, позволяющей устранить неравномерность и разнотолщинность при изменении сортамента труб.

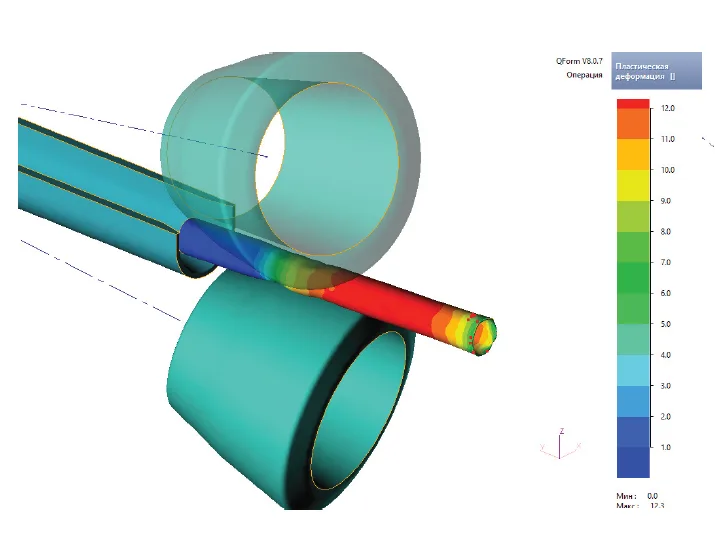

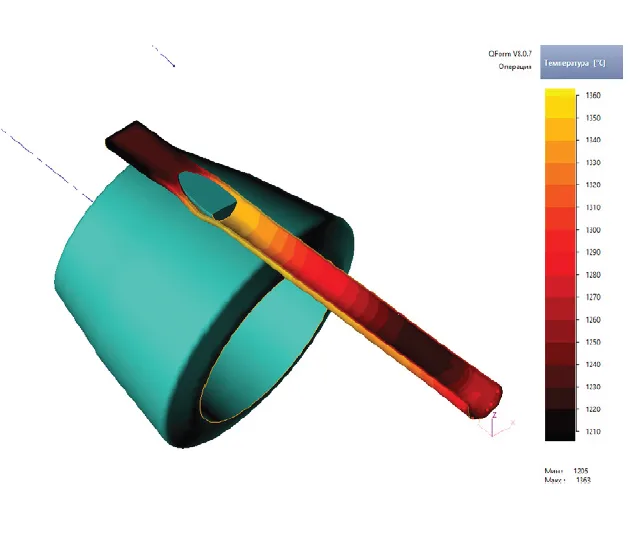

В рамках проекта была построена расчетная модель процесса винтовой прокатки, позволяющая проанализировать формоизменение заготовки в зоне контакта с валками и оправкой. Моделирование дало возможность оценить влияние параметров калибровки на распределение деформаций, течение металла и формирование геометрии трубы.

По результатам расчетов специалисты ПЛМ Урал сравнили несколько вариантов настройки стана и выявили калибровку, обеспечивающую более равномерное распределение толщины стенки. Это позволило определить оптимальный вариант технологического процесса без проведения серии натурных экспериментов на производственном оборудовании.

Применение численного моделирования позволило заказчику заранее оценить последствия изменения сортамента труб, сократить риски получения брака и снизить затраты на опытно-промышленные испытания. Полученные расчетные данные стали основанием для выбора оптимальной калибровки стана и повышения стабильности процесса прошивки.
