Моделирование процесса производства изделия «Патрубок» для ОАО «Уралтрансмаш»

Специалисты ГК «ПЛМ Урал» выполнили проект по моделированию процесса производства изделия «Патрубок» для ОАО «Уралтрансмаш». Целью работы было определение причин возникновения дефектов в процессе штамповки, а также разработка технологических мер, позволяющих устранить выявленные проблемы и получить бездефектное изделие.

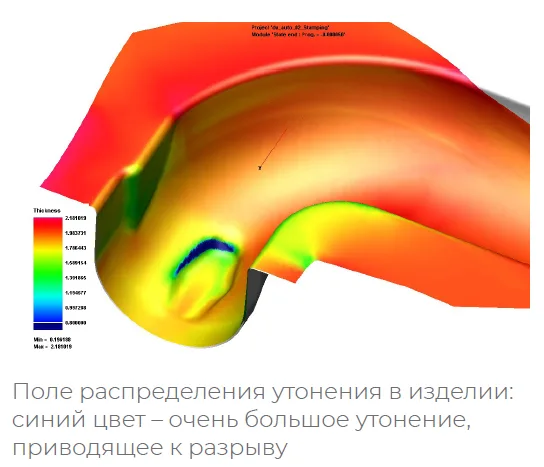

В рамках проекта была выполнена расчетная оценка существующей технологии изготовления детали. По результатам моделирования был обнаружен дефект, связанный с критическим утонением металла в изделии. Расчет позволил определить проблемные зоны, оценить характер распределения толщины и выявить влияние геометрии штамповой оснастки на качество готовой детали.

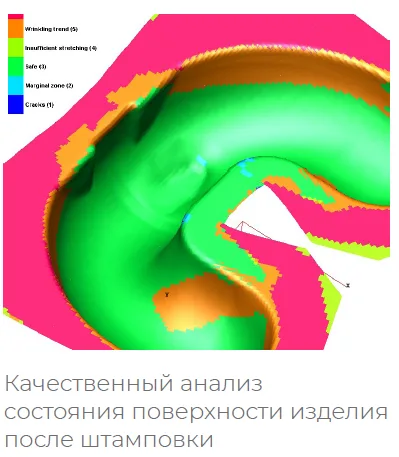

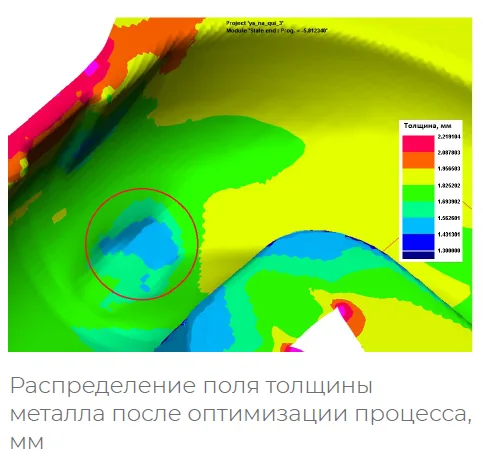

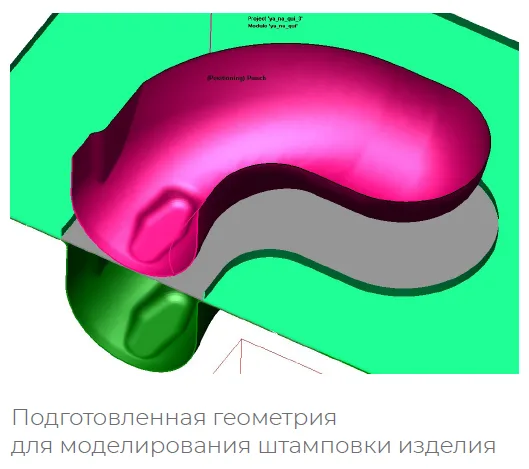

Для устранения дефекта специалисты ПЛМ Урал провели оптимизацию геометрии штамповой оснастки. В результате была предложена технологическая схема, обеспечивающая получение бездефектного изделия с учетом фактического растяжения металла в процессе формоизменения. Дополнительно был выполнен качественный анализ состояния поверхности изделия после штамповки.

По итогам проекта заказчик получил расчетно подтвержденные рекомендации по корректировке технологии производства. Внедрение предложенных решений позволило полностью исключить необходимость изготовления обрезных штампов в 60% случаев вытяжных деталей за счет получения точной расчетной заготовки.

Использование программного обеспечения для инженерного моделирования позволило существенно сократить сроки технологической подготовки производства: расчетная оптимизация обеспечила экономию времени до 5 раз, а общий экономический эффект от внедрения программного обеспечения составил от 6 млн рублей в год.
