Анализ вибраций при фрезеровании профиля стенки для заказчика NDA

Специалисты ГК «ПЛМ Урал» выполнили моделирование процесса лезвийной обработки для анализа качества поверхности при фрезеровании профиля стенки. Задачей проекта было оценить влияние вибраций и режимов резания на появление дефектов обработанной поверхности, а также определить условия, при которых можно повысить производительность без ухудшения качества детали.

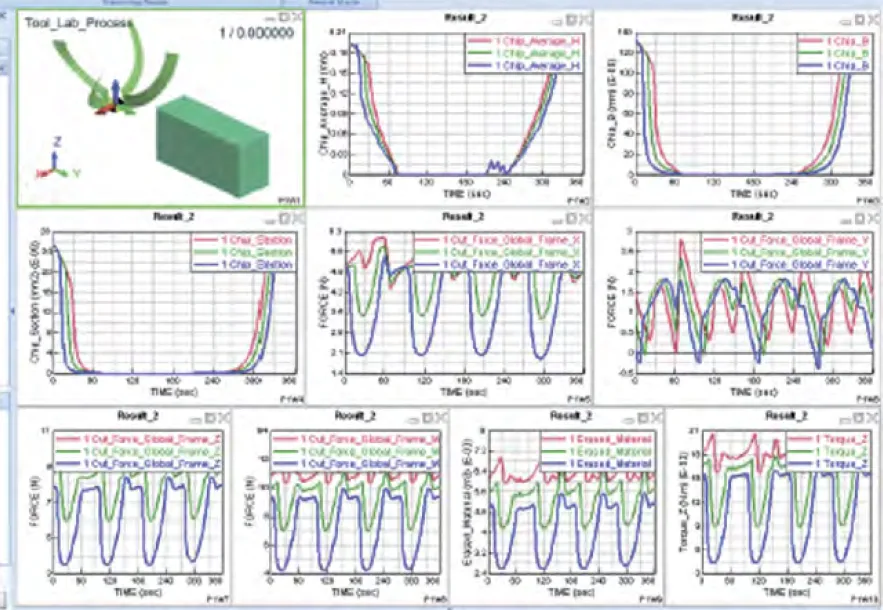

В рамках работы было выполнено моделирование процесса фрезерования при различных режимах резания и проведен сравнительный анализ качества обработанной поверхности. Для расчета использовался модуль ToolLab, позволивший автоматически выполнить серию расчетов и сопоставить результаты по ключевым параметрам обработки.

По результатам моделирования было установлено, что при более высокой скорости вращения шпинделя и, соответственно, повышенной скорости резания уровень вибраций снижается. Это позволило рассмотреть возможность увеличения скорости резания как способа повышения производительности обработки.

Дополнительно при выборе режима учитывалось влияние стойкости инструмента. Несмотря на то что увеличение скорости резания может сокращать период стойкости, анализ показал, что влияние неустойчивых автоколебаний на стойкость инструмента является значительно более существенным фактором. Кроме того, качество обработанной поверхности при неустойчивом резании оказалось неудовлетворительным.

По итогам проекта было принято решение повысить скорость резания с учетом изменения периода стойкости инструмента. Применение расчетного моделирования позволило заказчику выбрать более рациональный режим обработки, снизить риск появления дефектов поверхности и повысить стабильность процесса фрезерования.
