Проведена модернизация координатно-измерительной машины мостового типа Zeiss MMZ на предприятии ОДК


Специалисты ГК «ПЛМ Урал» произвели модернизацию КИМ

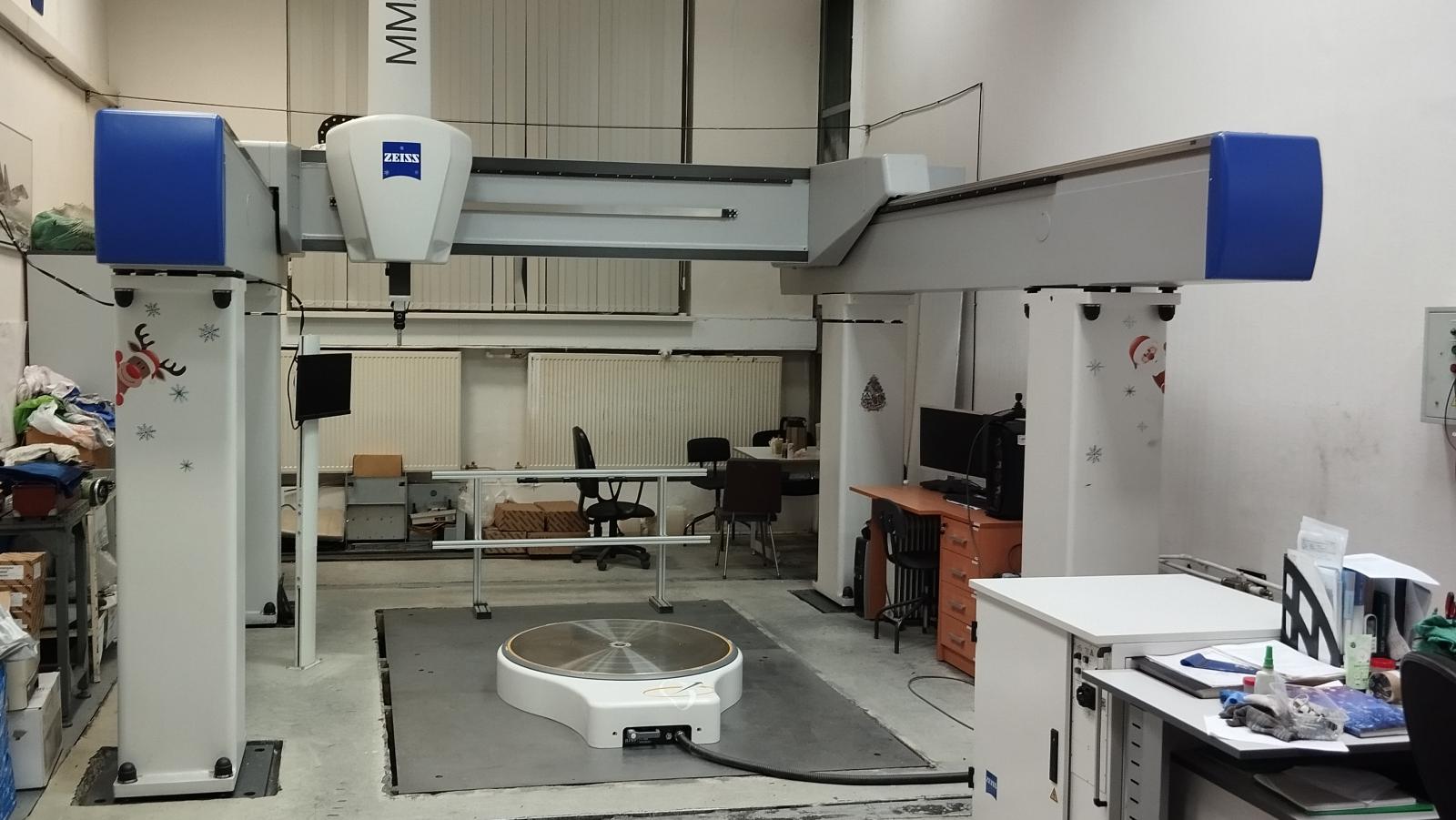

В течение двух месяцев специалисты компании «Диджит Контроль», входящей в Группу компаний «ПЛМ Урал», занимались модернизацией координатно-измерительной машины мостового типа Zeiss MMZ B 20 30 15 (машина выпущена в 2008 году) на предприятии ПАО «ОДК-Сатурн» в городе Рыбинске.



Необходимость модернизации координатно-измерительной машины возникла по нескольким причинам: за время эксплуатации контроллер КИМ неоднократно ремонтировался, дважды был заменен пульт управления, а точность машины не соответствовала паспортным показателям.





модернизация координатно-измерительной машины Главными целями модернизации стали:

  • обновление системы управления КИМ
  • замена оптических линейных энкодеров
  • добавление четвертой программно-управляемой оси вращения
  • приведение точностных характеристик к паспортным
  • регистрация модернизированной КИМ в Госреестре средств измерений.





Основываясь на техническом задании заказчика, специалисты «Диджит Контроль» (входит в ГК «ПЛМ Урал») в течении двух месяцев реализовали следующие решения:





  • Подбор необходимой конфигурация оборудования: контроллеры, усилители сервоприводов, интерфейсы передачи данных на базе технологий компании Renishaw и программное обеспечение PC-DMIS для проведения замеров.
  • Замена аналоговых считывающих датчиков RGH22 с разрешением 0,5 мкм на более новые цифровые с разрешением 0,05 мкм.
  • Реализация и настройка системы управления КИМ и поворотным столом, включающих в себя контроллер S3 и два усилителя сервоприводов SPA3.
  • Монтаж новой моторизированной поворотной измерительной головки РН10М с возможностью подключения сканирующего датчика SP25M.

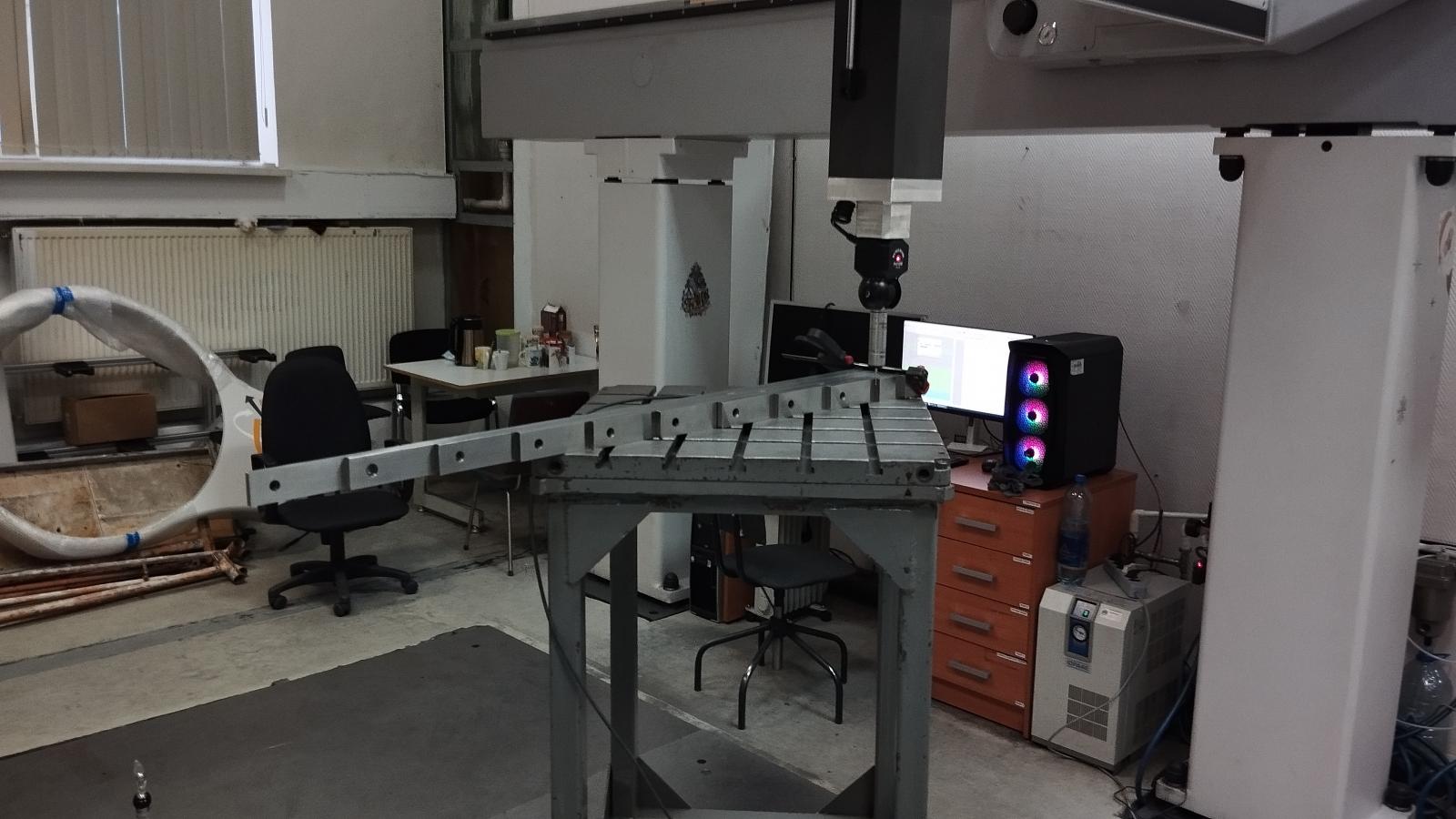

модернизация координатно-измерительной машины



  • Замена серводвигателей всех осей, регуляция кинематики движущихся частей.
  • Установка трех магазинов сменных щупов FCR25 на 9 позиций для смены магнитного модуля датчика SP25 и его конфигураций щупов.
  • Монтаж системы температурной компенсации TEC, состоящей из шести датчиков, расположенных на направляющих осей Х, Y, Z и двух датчиках для детали.
  • Реализация программного управления четвертой осью вращения КИМ с помощью поворотного стола QuadSlimLine компании RPI, диаметром 1600 мм и точностью углового позиционирования 2 секунды.

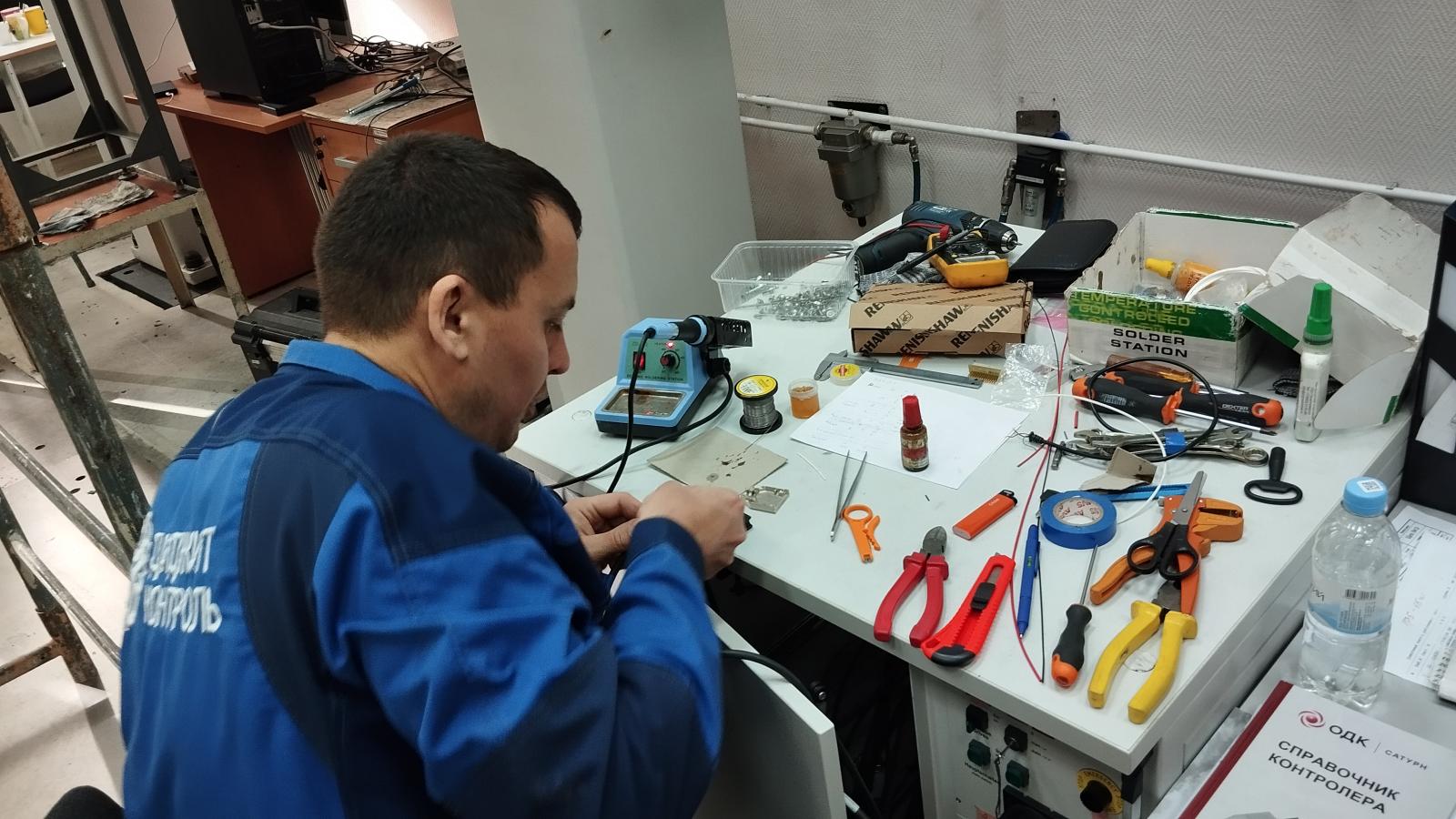

модернизация координатно-измерительной машины



  • Установка программного обеспечения PC-DMIS, позволяющего контролировать как стандартные геометрические элементы, так и криволинейные поверхности.
  • Проведение настройки карты геометрической компенсации линейных и угловых параметром КИМ, с применением лазерной интерферометрической измерительной системы XL-80, системы контроля объемных измерений MCG, системы контроля точности позиционирования поворотных осей XR20-W. Финальная настройка производилась по концевым мерам длины от 50 до 1000 мм.
  • Разработка нормативных документов, необходимых для регистрации модернизированной КИМ в Государственном реестре средств измерений.
  • Проведение обучения операторов КИМ для работы с программным обеспечение PC-DMIS и UCCserver.
  • Проведение испытаний с целью подтверждения заявленной точности КИМ.

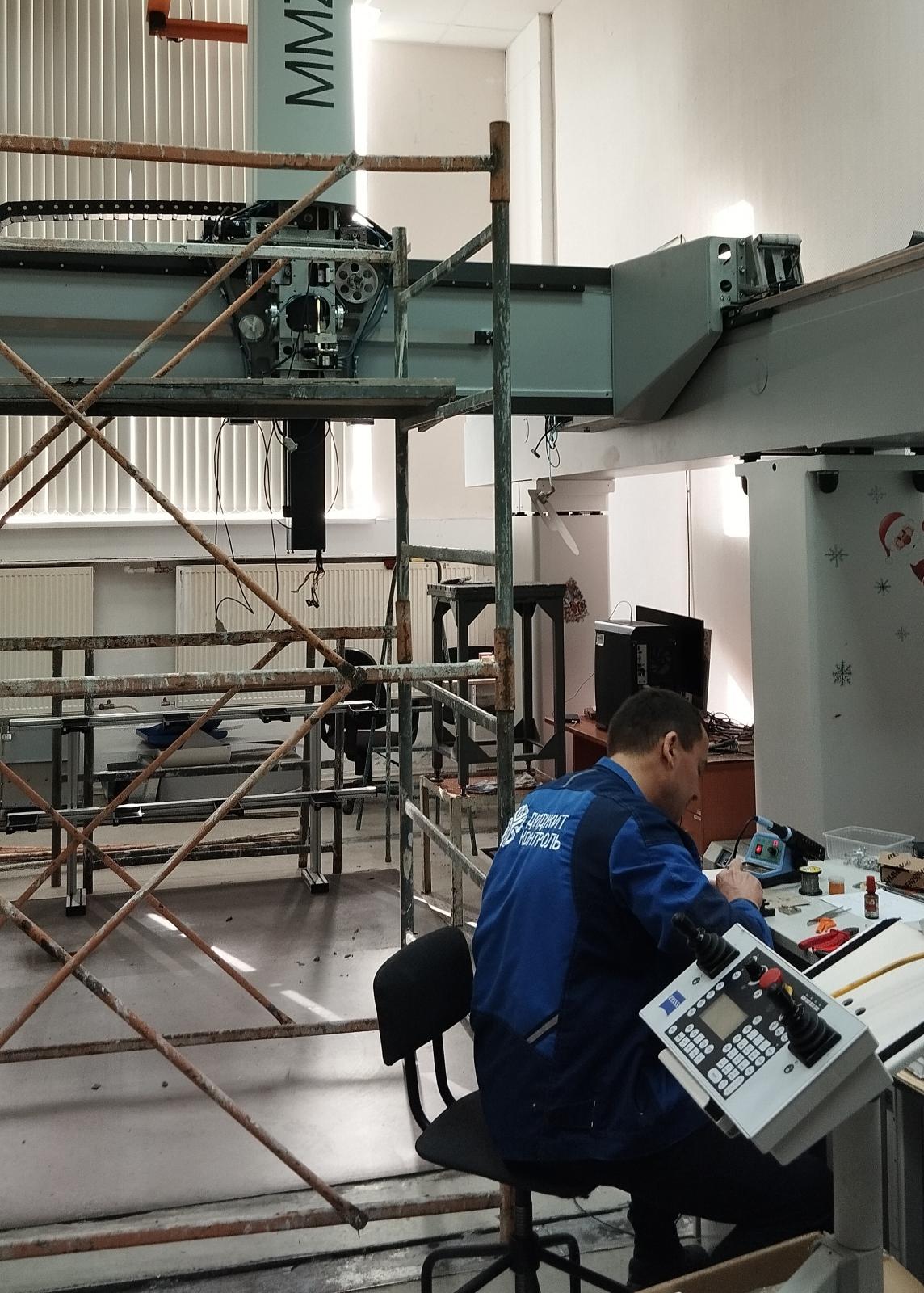

модернизация координатно-измерительной машины



В настоящее время специалисты компании «Диджит Контроль» работают над документами для регистрации координатно-измерительной машины в Государственном реестре. Они отмечают, что модернизация позволила сэкономить 50-70% денежных средств по сравнению с приобретением новой КИМ такого типа.









ГК «ПЛМ Урал» предоставляет консультации, специалисты компании обучают работе с различными видами координатно-измерительного оборудования, а также проводят демонстрацию оборудования и программного обеспечения.



В измерительной лаборатории ГК «ПЛМ Урал» имеется демонстрационная КИМ AEH DAISY. Вы можете приехать непосредственно с деталями, наши специалисты произведут замеры, а также продемонстрируют все возможности программного обеспечения КИМ. Возможно обучение на территории нашего учебного центра работе с данной КИМ, по результатам которого выдаются именные сертификаты о пройденном курсе.





Если у Вас есть вопросы, пишите на электронную почту info@plm-ural.ru или звоните по телефону 8 800 500 1993, а также можно оформить заявку на сайте.
