От скана до CAD-модели за 15 минут: как современная КИМ ускоряет импортозамещение
На предприятии в Екатеринбурге представлен универсальный метрологический комплекс для межоперационного контроля, а также для высокоточной оцифровки сложных геометрий изделий при помощи бесконтактного лазерного сканирования и реверс-инжиниринга с 6-кратным превосходством в скорости над традиционными методами.
На Екатеринбургском предприятии специального машиностроения состоялась демонстрация передовых решений в области метрологического контроля и обратного инжиниринга.
Предприятие специализируется на мелкосерийном производстве специальных изделий и импортозамещении сложных узлов для станков с ЧПУ.

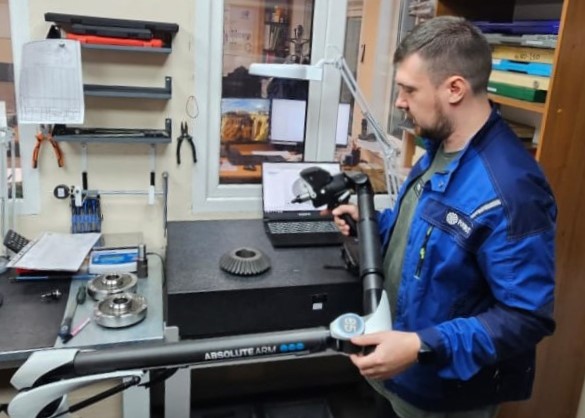

В фокусе мероприятия была мобильная координатно-измерительная машина (КИМ) HEXAGON Absolute Arm с лазерной сканирующей головкой AS1, с помощью которой был выполнен высокоточный замер и оцифровка конической шестерни со сложной геометрией.
В рамках работы оборудование было использовано для решения двух главных задач:
- Контактные измерения: были выполнены замеры ключевых геометрических параметров: плоскостей, цилиндров, а также линейных размеров шпоночной канавки с максимальной погрешностью не более 30 мкм.

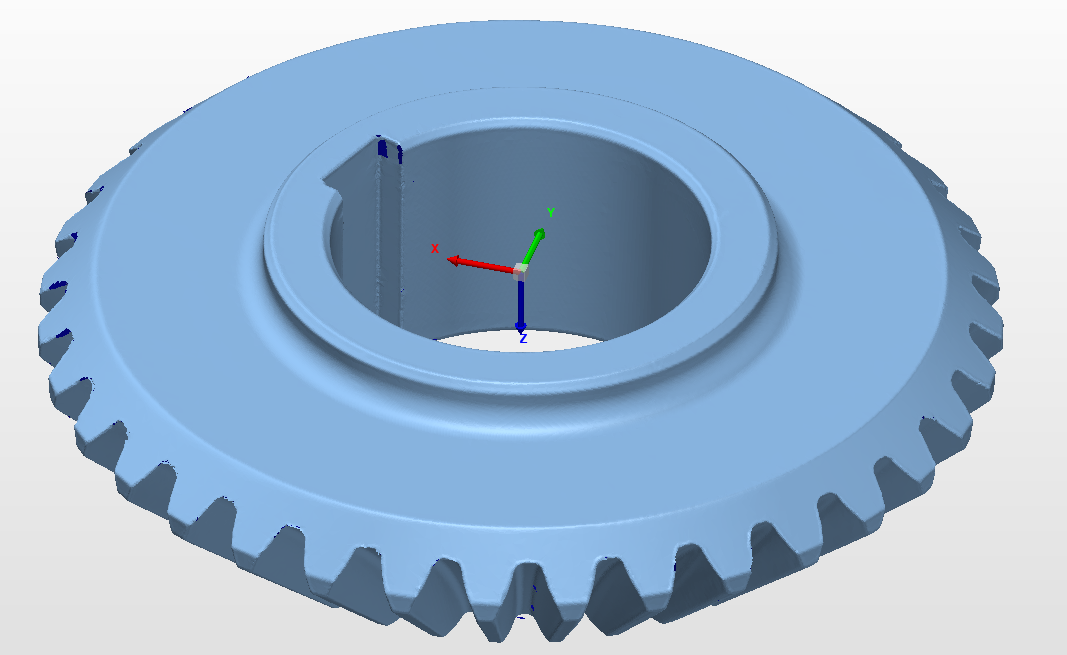

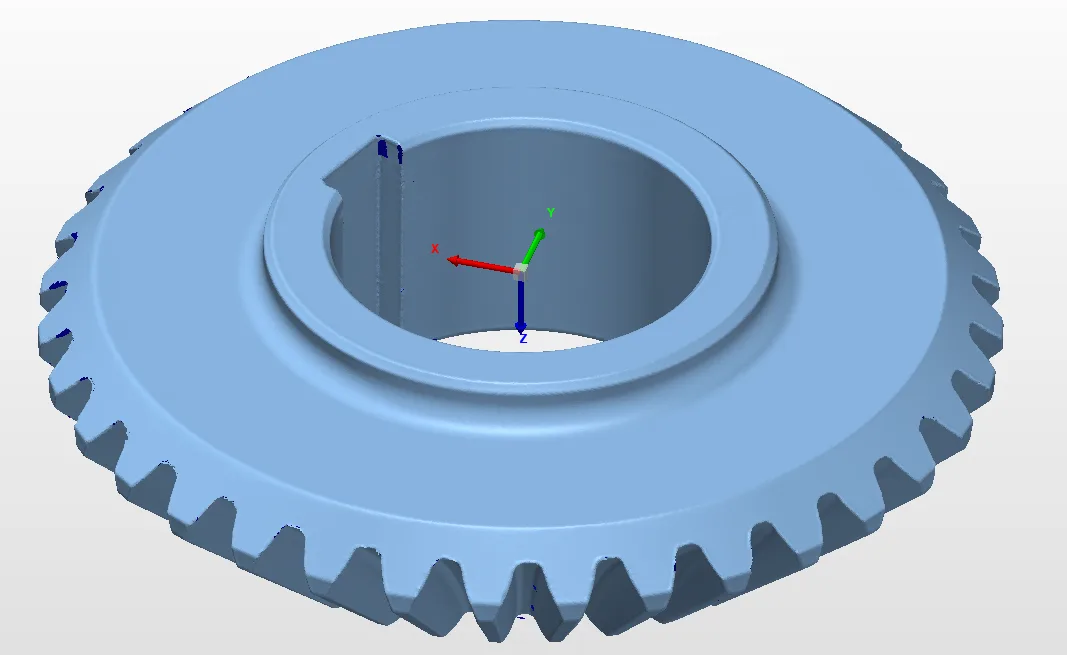

- Лазерное сканирование без меток: осуществлено высокоскоростное лазерное сканирование всей поверхности шестерни с автоматическим программным совмещением данных. Максимальная погрешность сканирования составила 46 мкм.

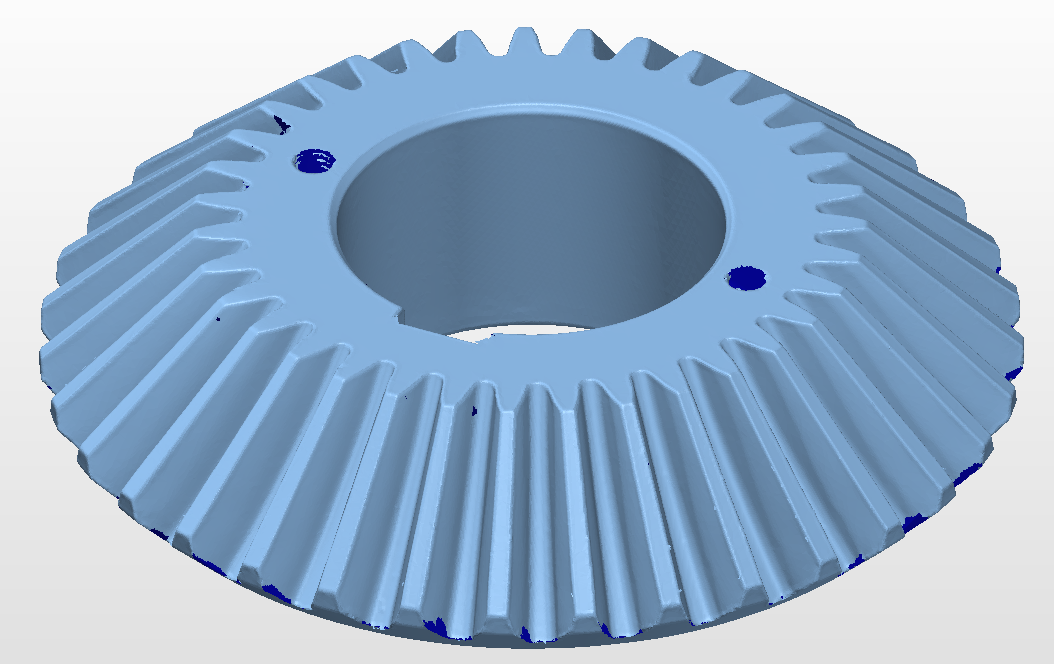

В результате всего за 15 минут была получена высокоточная, полигональная 3D-модель объекта. Такой результат значительно опережает по скорости традиционные методы и позволяет практически мгновенно перейти к этапу преобразования в CAD-модель и выпуску конструкторской документации.
Для наглядности был приведен пример из предыдущего опыта предприятия: аналогичная задача, выполненная сторонней организацией с использованием ручного сканера, требующего оклейки объекта метками, заняла 1,5 часа и привела к ошибкам в виде программного смещения и некорректного сшивания сканов.
Преимущества технологии HEXAGON Absolute Arm с головкой AS1, подтвержденные на практике:
- Высокая скорость и отсутствие меток: Технология позволяет проводить измерения без оклейки объекта метками, что серьезно упрощает, ускоряет процесс и удешевляет его, исключая этап подготовки и очистки поверхности.
- Гарантированная метрологическая точность: Абсолютная точность обеспечивается встроенными энкодерами и передовой сканирующей технологией. Погрешность не зависит от размера объекта, в отличие от ручных сканеров.
- Универсальность и гибкость: Система позволяет в рамках одного сеанса комбинировать контактный метод измерений и бесконтактное лазерное сканирование для получения полного массива данных об объекте.
- Мобильность и надежность: Легкая (9,3 кг) конструкция из углепластика может быть быстро развернута на объекте с использованием треноги, магнита или вакуумной присоски. Для безопасной транспортировки и хранения КИМ укомплектована специальным кейсом с ложементом и колесами.
- Готовность к работе: Оборудование не требует времени на прогрев и может быть использовано сразу после установки. Время развертывания составляет менее одной минуты.
Практическая демонстрация технологии наглядно подтвердила ключевые преимущества мобильной КИМ HEXAGON Absolute Arm с сканирующей головкой AS1.
Универсальный метрологический комплекс HEXAGON Absolute Arm обеспечивает исключительную точность измерений до 30 микрон, сочетая высокую скорость и простоту использования. Оборудование выполняет высокоточные замеры сложных деталей в 6 раз быстрее традиционных методов, без необходимости специальной подготовки объекта или использования меток. Благодаря интуитивному управлению и возможности работать непосредственно в цехе, комплекс позволяет быстро проводить контроль качества на всех этапах производства — от межоперационных измерений до финальной приемки.
Дополнительным преимуществом является возможность коммерческого использования портативной измерительной машины HEXAGON Absolute Arm для развития нового направления деятельности — оказания услуг технологического аутсорсинга (проведение замеров и реверс-инжиниринг), обеспечивая полную загрузку оборудования и расширяя портфель заказов предприятия.
ГК «ПЛМ Урал» проводит обучение работе с координатно-измерительным оборудованием, специалисты консультируют по подбору решений и организуют практические демонстрации оборудования и программного обеспечения.
Чтобы договориться о демонстрации, отправьте нам запрос.
Если у Вас есть вопросы, пишите на электронную почту info@plm-ural.ru или звоните по телефону 8 800 500 1993, а также можно оформить заявку на сайте.
