Новая версия CADFLO 2302

Вышла новая версия программного обеспечения CADFLO, предназначенного для решения задач гидрогазодинамики, теплообмена, прочности, электромагнетизма и мультифизичного инженерного анализа (CAE). Релиз 2302 включает в себя ряд улучшений и новых возможностей.

Новая версия программы представляет ряд усовершенствований и дополнений и способствует повышению общей производительности программы и удобства ее использования.

Приглашаем Вас познакомиться с некоторыми из нововведений:

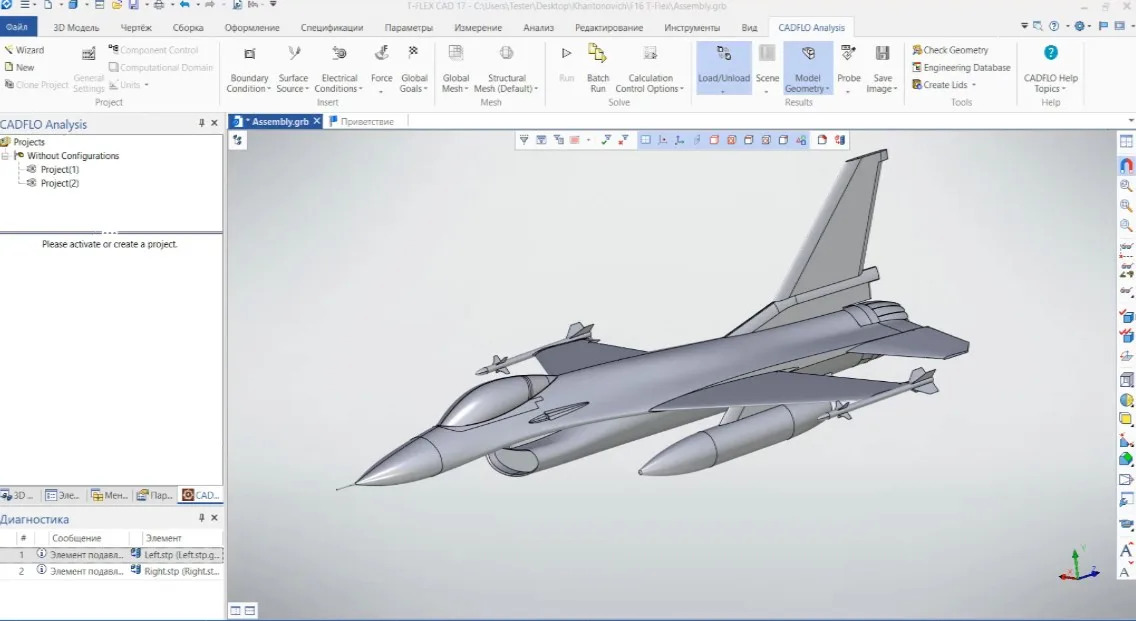

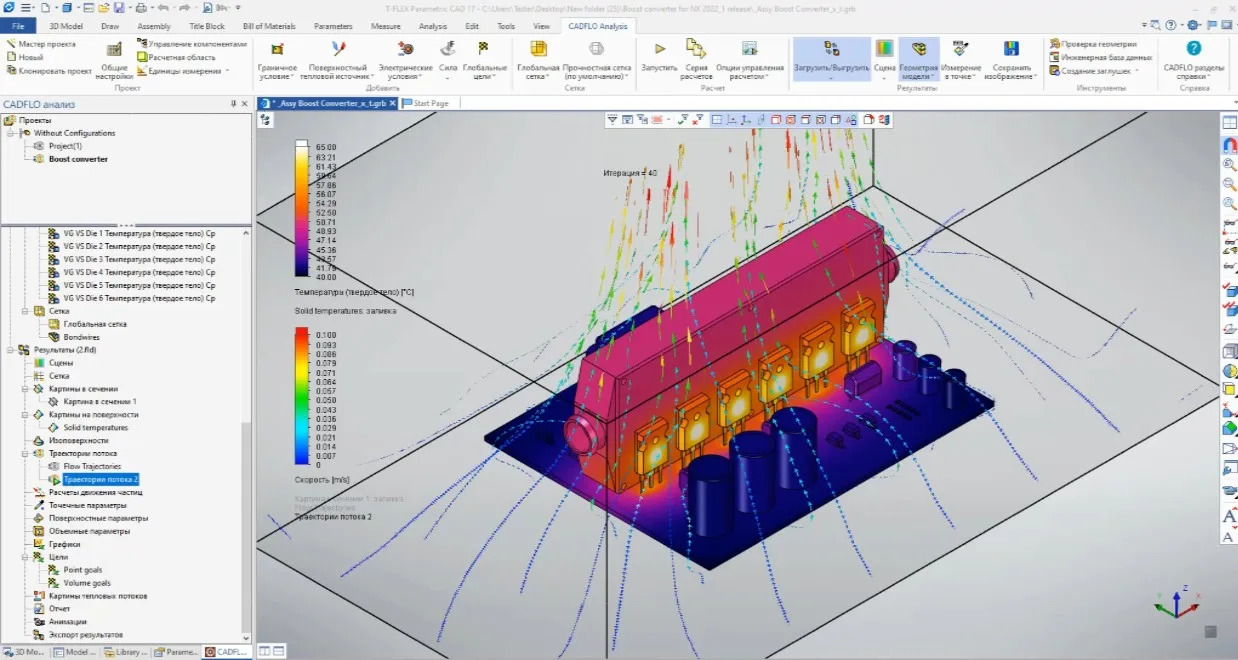

• CADFLO доступно для пользователей T-FLEX CAD. Минимальная поддерживаемая версия T-FLEX CAD 17.1.1.31.​

    ​​​​​

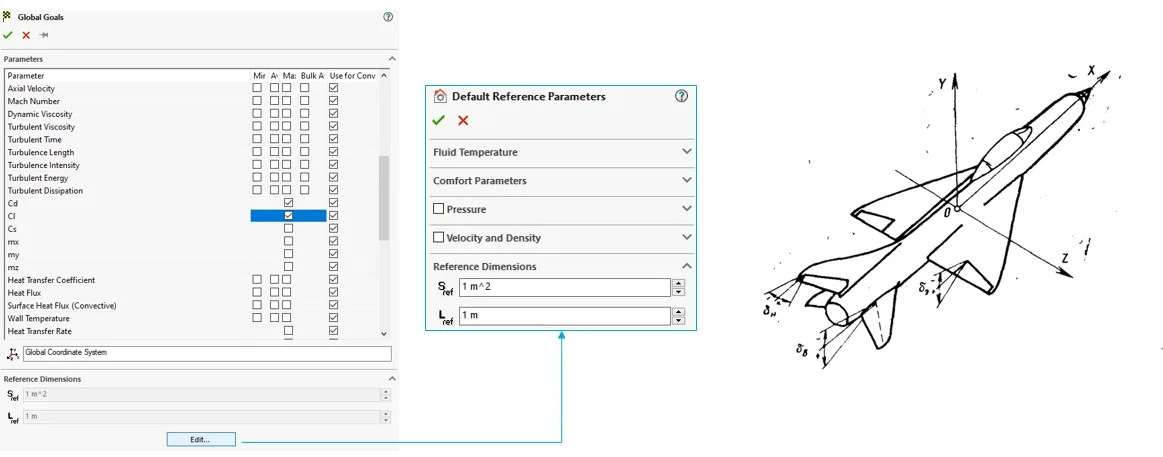

• Цели: Аэродинамические коэффициенты

Новые глобальные цели (Global goals) Cd, Cl, Cs, mx, my, mz позволяют сэкономить значительное время на задание целей для получения необходимых аэродинамических коэффициентов. Референсная площадь и длина задаются в окне ‘Референсные Параметры по Умолчанию’ (Default Reference Parameters).

​

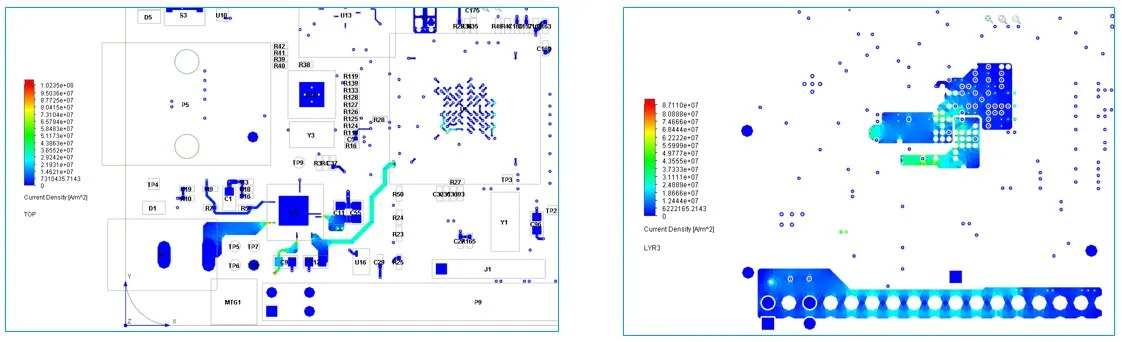

• Smart PCB: Целостность питания по постоянному току

Возможен расчет целостности питания цепей по постоянному току. Источники напряжения и значение тока задается на контактных площадках выбранных компонентов выделенных цепей. CADFLO производит расчет постоянного тока и Джоулева тепла, который участвует в общем расчета платы и устройства.


​

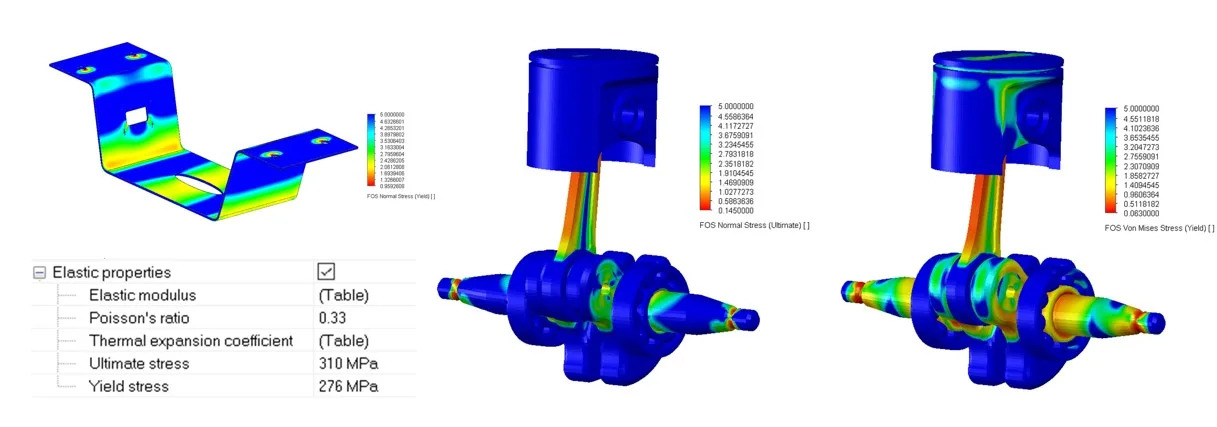

• Прочность: Визуализация запас прочности

Возможность визуализировать запас прочности как отношение максимально допустимых значений напряжений к полученным напряжениям. Возможна визуализация запаса прочности по пределу текучести и пределу прочности для нормальных, сдвиговых напряжений и напряжений по Мизесу.

​

• Прочность: Предварительное натяжение болтов

Возможность моделировать предварительное натяжение болтов.

Некоторые ограничения модели:

• Между цилиндрической частью болта и скрепляемыми деталями должен быть зазор.
• Плоскость разреза не должна проходить через гайку или шляпку болта.
• Шляпка болта может соединяться с деталью только через склейку. Сетка должна быть достаточно мелкой, чтобы область склейки была разрешена.
• Желательно на каждый болт задать отдельное ГУ, особенно в случае, когда выбираются болты, расположенные не соосно. Для удобства можно использовать опцию Copy to Component Instance.

Другие полезные нововведения


• Частицы: одновременный расчет. Теперь возможно несколько одновременных расчетов движения частиц (Particle Study),  т.е. убрано требование активации какого-то одного расчета движения частиц.
• Экспорт интенсивности света в IES. Экспорт данных освещения в приближении точечного источника дальнего поля, Far Field возможен в формате IES (*.ies в соответствии со стандартом IES LM-63-2019). В файле содержится информация об интенсивности источника света.
• Внешняя стенка - расширение. Теперь можно задавать условие ‘Внешняя стенка’ (Outer Wall) в любых типах задач, внешних и внутренних, на любых границах между твердым телом и изолятором.
• Период заморозки в секундах. Длительность периода заморозки течения (freezing period) можно задать не только в итерациях, но и в физическом времени.
• Задание компьютера для запуска по умолчанию. Опция ‘Запустить на (по умолчанию)’ (Run at (Default) определяет компьютер, который будет прописан при открытии окна запуска проекта на счет.
• Опция задания используемой модели пограничного слоя. В ‘Дополнительных опциях’ (Advanced options) в окне ‘Опции управления расчетом’ (Calculation Control Options) можно задать модель пограничного слоя опцией Boundary Layer Model: 0 – везде тонкий слой, 1 – везде толстый слой.
• Поддержка RED OS. Решатель теперь можно запускать на RED OS.

CADFLO, математическое моделирование (CFD) с мультифизическими возможностями.
Это современный продукт для решения задач гидрогазодинамики, теплообмена, прочности, электромагнетизма и мультифизичного инженерного анализа (CAE), использующий наилучшие инновационные технологии моделирования.
