Инженеры ГК «ПЛМ Урал» разработали постпроцессор и драйвер симуляции для станка HYUNDAI WIA HD2200M на базе NX CAM

Металлорежущие станки подразделяются на различные группы и типы. Наиболее интересными и универсальными считаются станки токарно-фрезерной группы, которые позволяют комбинировать различные типы обработки.

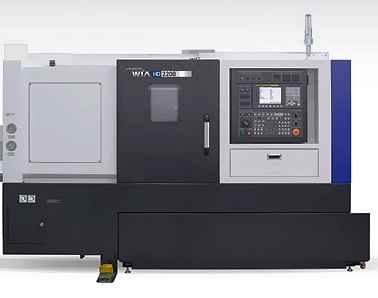

Типичным представителем этой группы станков является токарно-фрезерный обрабатывающий центр HYUNDAI WIA HD2200M, который был разработан для одного из предприятий Свердловской области. В данном станке сочетаются возможности токарной, фрезерной и сверлильной обработки приводным инструментом, а также возможность автоматического поджима детали задней бабкой.

Данный станок имеет статические блоки для токарной и сверлильной обработки (методом вращения детали). Помимо этого, станок оснащен возможностью установки приводных блоков для фрезерования и сверления нецентровых отверстий, в том числе и радиальных. Отсутствие физической оси Y полностью компенсируется наличием функции полярной интерполяции, которая умеет автоматически пересчитывать значения «мнимой» оси Y в физические оси X (линейная) и C (ось поворота). Тем самым, мы, например, сможем обработать элемент на торце детали, который в обычной ситуации потребовал бы наличие на станке физической оси Y. Одна из операций на видео ниже как раз показывает работу данной функции.

 Пример кода полярной интерполяции:
T1111 (FREZA_D10_AXIAL)
G0 Z-2.
C0.0
G12.1 – включение опции
S1200 M14
G1 X57.469 C26.117 F3000.
Z-5. F400. M8
G42 X65.445 C22.677
G1 G40 X16.501 C37.943
Z2.
G13.1 – выключение опции

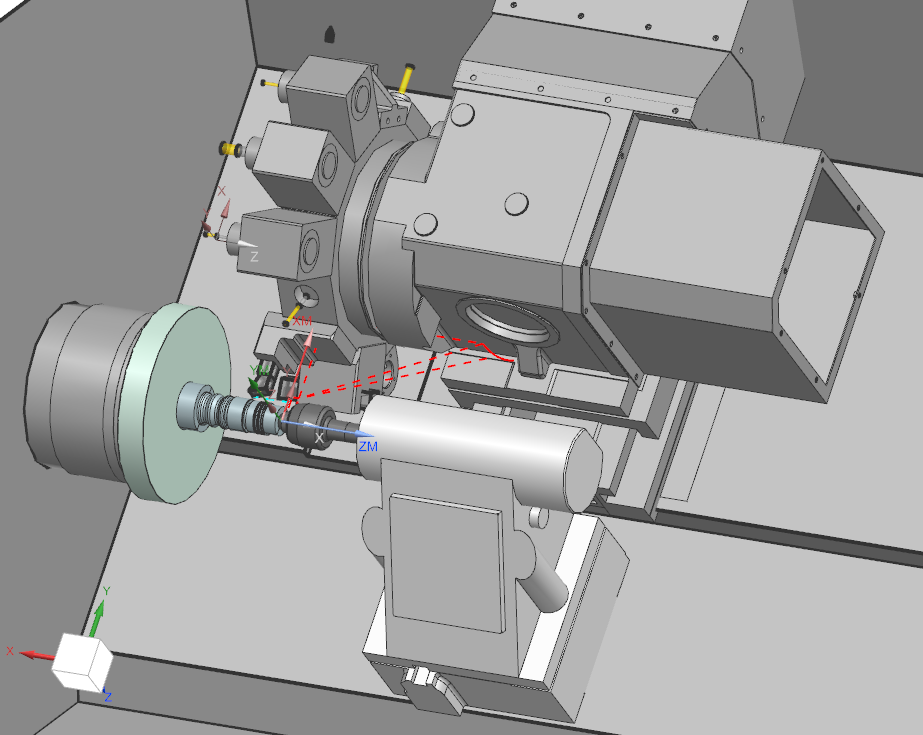

Данные задачи были успешно реализованы в постпроцессоре. Также была создана кинематическая модель. В ней реализована симуляция рабочих органов («патрона», кулачков, револьвера, задней бабки, токарных и приводных блоков), т.е. тех узлов, которые имеют возможность потенциальных столкновений между собой, заготовкой и приспособлением. Работу кинематической модели можно увидеть на видео ниже.
