Инженеры ГК «ПЛМ Урал» разработали постпроцессор и драйвер симуляции для станка DALIAN HT6LMY на базе NX CAM
Металлорежущие станки фирмы «Dalian Machine Tool Co» стали вполне оправданной заменой токарно-фрезерным станкам европейских производителей.
В связи с этим, потребность в данных станках достаточно высока. На типичный представитель данного класса оборудования — DALIAN HT6LMY — был разработан постпроцессор и драйвер симуляции по G-коду.
В данном станке сочетаются возможности фрезерной, сверлильной и токарной обработки, а также возможность автоматического поджима задней бабкой и ручного поджима детали люнетом. Статические блоки предназначены для закрепления токарных резцов, приводные — для фрез и свёрел. Приводной инструмент используется для обработки таких элементов, как карманы, стенки, лыски, отверстия и формообразующие поверхности. Отличительной особенностью данного станка является наличие настоящей физической оси Y, ход которой осуществляется перпендикулярно плоскости XZ. Данная опция расширяет возможности оборудования, т.к. позволяет сверлить нецентровые радиальные отверстия и фрезеровать лыски в перпендикулярной к XZ плоскости.
Помимо этого, станок оснащен и классической функцией полярной интерполяции, которая умеет автоматически пересчитывать значения оси Y в физические оси X (линейная) и C (ось поворота).
Подробнее о проекте, в том числе примеры операций фрезерования с помощью полярной интерполяции и с помощью оси У можно увидеть на странице проекта.

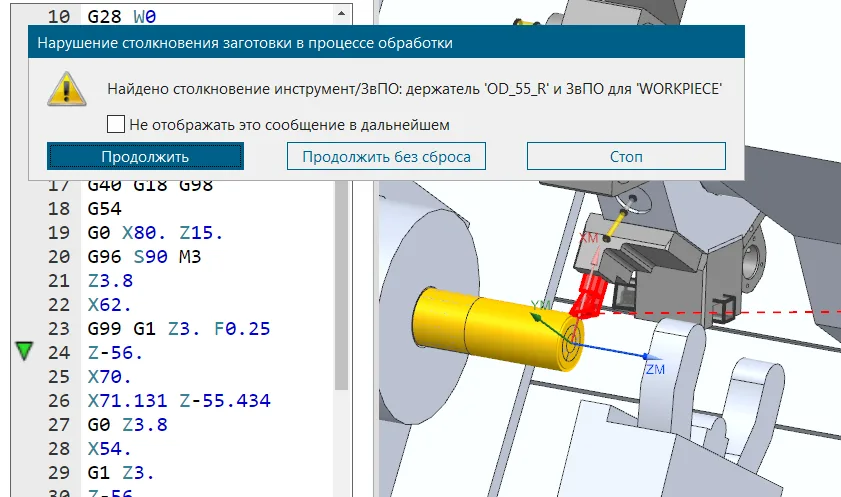

Задачи были успешно реализованы в постпроцессоре. Также была создана кинематическая модель. В ней реализована симуляция рабочих органов («патрона», кулачков, револьвера, задней бабки, люнета, токарных и приводных блоков), то есть тех узлов, которые имеют возможность потенциальных столкновений между собой, заготовкой и приспособлением.
