ГК «ПЛМ Урал»-«Делкам-Урал» стала официальным поставщиком новых видов измерительного оборудования
В 2014 году компания ГК «ПЛМ Урал»-«Делкам-Урал» стала официальным поставщиком новых видов измерительного оборудования.
Среди новых продуктов, представленных нашей компанией:

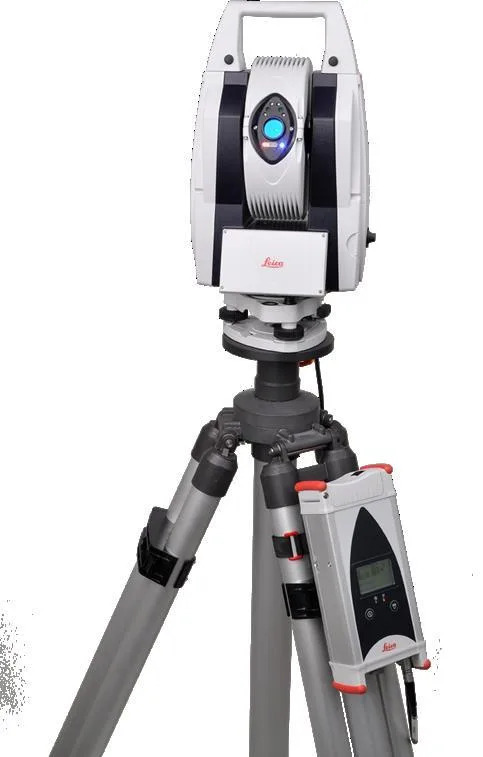

Лазерные трекеры Leica
Лазерный трекер – портативная координатно-измерительная машина (КИМ), позволяющая выполнять измерения с высокой точностью на больших расстояниях. Лазерные трекеры и технологии Leica Geosystems часто пытаются копировать, но они остаются непревзойденными в области технологии лазерного трекинга уже на протяжении двух десятилетий. Эти портативные КИМ позволяют своим пользователям создавать инновационные продукты и достигать высочайшей точности точности, что значительно снижает производственные расходы и повышает производительность.
Абсолютный лазерный трекер Leica AT402 представляет собой переносную координатно-измерительную систему, позволяющую выполнить высокоточные замеры на сверхбольших расстояниях. Питаясь от встроенного аккумулятора, прибор способен работать в самых сложных условиях, обеспечивая при этом высочайший уровень точности и широчайший диапазон применения. Абсолютный лазерный трекер Leica AT402 спроектирован по принципу "все в одном". Система включает в себя такие нужные функции как видео в реальном времени, электронный уровень, метеостанцию и даже встроенное ИК дистанционное управление. Используя встроенный WLAN, можно обеспечить полностью беспроводное подключение прибора, что делает его абсолютно мобильным.
Вес измерительной системы включая футляр не превышает 15 кг, а минимальная конфигурация помещается в верхнюю багажную полку самолетов большинства авиалиний. Это действительно самая мобильная измерительная система. Особо крупные конструкции требуют высокоточного и многофункционального переносного метрологического оборудования. Этим требованиям идеально отвечает абсолютный трекер LeicaAT402, обеспечивающий выполнение крупномасштабных измерений и открывающий беспрецедентные возможности использования измерительного оборудования.
Технические характеристики лазерного трекера Leica AT402
|
Погрешность измерений UXYZ – полный диапазон |
±0.015 мм + 0.006 мм/м |
|
Камера обзора |
Встроенная камера обзора 4:3 ИК, улучшенное качество изображения, сектор обзора ≈ 10˚ |
|
Класс безопасности лазера |
класс 2 |
|
Точность дальномера |
±0.01 мм |
|
Разрешение дальномера |
0.1 мкм |
|
Точность установки наклона |
±1 угловая секунда |
|
Угловая точность |
±0.015 мм + 0.006 мм/м (±0.0006” + 0.00007”/ft) |
|
Угловое разрешение |
0.07 угловых секунд |
|
Привод |
Ускорение: 3600/с2; |
|
Высота над уровнем моря |
от -700 до 5500 м |
|
Относительная влажность |
максимум 95% (без конденсата) |
|
Рабочая температура |
от 00C до +400C |
|
Влаго-пыленепроницаемость |
IP54 (IEC 60529) |
|
Размер трекера |
290 x 221 x 188 мм |
|
Вес трекера |
7.3 кг |
|
Размер контроллера |
250 x 112 x 63 мм |
|
Вес контроллера |
0.8 кг |
|
Питание |
Встроенное – литий-ионный аккумулятор; |
|
Беспроводное подключение к ПК |
WLAN (IEEE 802.11g) |
|
Соединительный кабель |
TCP/IP (Cat5) |
|
Встроенное дистанционное управление |
ИК, 4 программируемые кнопки |
|
Метеостанция |
Встроенная: температура, давление, влажность |

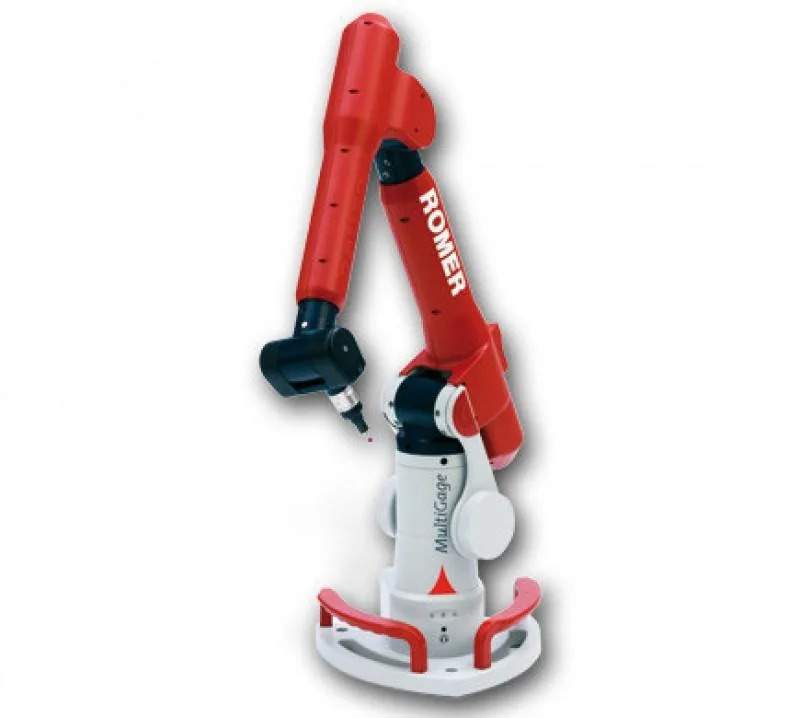

Портативная измерительная КИМ ROMER MultiGAGE
Полностью новая легко управляемая портативная координатно-измерительная система с инновационным дизайном и эксклюзивными технологиями от Hexagon Metrology, такими как вольфрамовый противовес, Wi-Fi, встроенный аккумулятор, автоматически распознаваемые щупы и программное обеспечение Delcam PowerInspect делают ее 3D-измерительной системой, которой должен обладать каждый для повышения качества производства.
Разработана специально для использования в машинных цехах сегодняшнего дня, 6-осевая измерительная рука ROMER Multi Gage — это портативная высокоточная КИМ с измерительной зоной 1.2 м. Новая система Multi Gage используется для размерного контроля форм, деталей, оснастки, литья и других задач. Система быстрого монтажа позволяет установить эту систему в производственных условиях там, где это необходимо для выполнения измерений и контроля изделий или сборок, например, непосредственно на обрабатывающем станке или любом другом месте.
В новых щупах системы plug-and-measure (установил и замеряй) используется швейцарский разъём TESA — такой же тип разъёма используется на моторизированных измерительных головках TESASTAR-M. Система автоматического распознавания щупов в настоящее время дополнена проверенной надёжной кинематической системой соединения. Щупы автоматически распознаются и идентифицируются с помощью программного обеспечения – так же как на больших стационарных КИМ – при замене щупа не требуется никаких перекалибровок.
Технические характеристики КИМ ROMER MultiGAGE
|
Зона измерения (диаметр сферы), мм |
1200 |
|
Точность в пределах сферической зоны измерения 1.2 м в соответствии с ISO 10 360-2 |
MPEe = 5 + L/40 ≤ 18μm |
|
Условия для работы, температура |
от 0 до +50 градусов Цельсия |
|
Условия для работы, относительная влажность |
80% при температуре до 31 градуса, 50% при температуре до 40 градусов |
|
Питание |
От аккумулятора или сеть 220В |

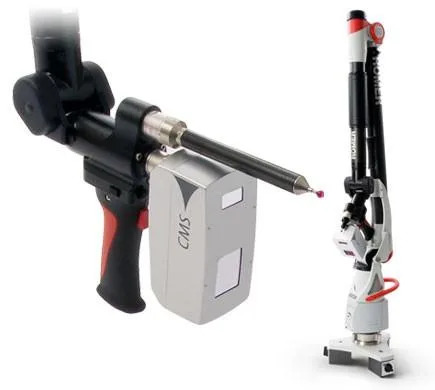

Лазерные сканеры CMS для портативных КИМ CIMCORE
Технические характеристики CMS-108
|
Скорость снятия точек |
30’000 точек/сек |
|
Точек на линию (мaкс) |
2000 |
|
Частота линий (мaкс) |
53 Гц |
|
Ширина сканирования (средн.) |
120 мм / 60 мм / 25 мм |
|
Фокусное расстояние |
170 мм ± 30 мм |
|
Расстояние между точками (мин) |
0.025 мм |
|
Контроль мощности лазера |
Автоматический (для каждой точки) |
|
Точность (2 сигма)* |
20 мкм |
|
Масса |
398 г |
|
Контроллер |
Да |
|
Безопасность лазера |
Класс 2 |
|
Рабочая температура |
10˚-42˚ C |
По всем вопросам вы можете обращаться к специалистам Центра измерительного оборудования ГК «ПЛМ Урал»-«Делкам-Урал».
