Доступна новая версия решения для моделирования композитов Composites Simulation Solution 2015

ESI Group, один из лидеров в разработке программных решений для создания виртуальных прототипов, объявляет о выходе новой версии комплексного решения для моделирования производства композитов и изделий из них Composite Simulation Solution 2015. Решение было впервые представлено на крупнейшей мировой выставке, посвященной композитным материалам и технологиям, JEC 2015, в Париже, в марте 2015 года. Среди ряда продуктов на рынке программного обеспечения для композитов, Composite Simulation Solution от ESI является единственным конечно-элементным решением, позволяющим виртуально смоделировать всю цепочку производства, от базовых слоев до поведения конечного композитного изделия. Решение от ESI сегодня является основным активом для любого предприятия, производящего композиты или изделия из них, в автомобильной, аэрокосмической, энергетической и других отраслях промышленности, так как предоставляет предприятию инструмент для создания высококачественных изделий точно в срок, при этом контролируя и снижая издержки.

Jean-Luc Macret, руководитель отдела Исследований и Технологий в Airbus, говорит:

“Несомненно, моделирование – это необходимость для снижения глобальных издержек компании […] А для снижения производственных расходов мы должны также глубоко изучать технологические процессы и операции, что является трендом сегодняшнего дня.”

Чтобы соответствовать таким ожиданиям пользователей, Composites Simulation Solution 2015 от ESI обладает возможностями определения и оптимизация параметров процесса для снижения дефектов и повышения качества конечного изделия, учитывая данные и особенности каждого звена производственной цепочки. Подход «продукт/процесс», реализованный в решении, позволяет без труда передать результаты моделирования производственных стадий в системы структурного анализа, чтобы оценить будущий продукт не как проект, а как готовое изделие. Это позволяет производственникам максимально доверять результатам виртуального прототипирования, уменьшая допуски и снижая вес.

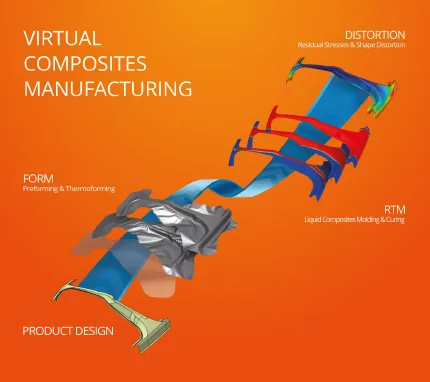

Composites Simulation Solution 2015 от ESI включает в себя PAM-FORM, PAM-RTM и PAM-DISTORTION. Впервые все три основные программные системы для моделирования производства композитов выпущены единым пакетом. Эти системы могут быть использованы как отдельно, так и совместно, с передачей от стадии к стадии и от процесса к процессу данных материалов и истории результатов моделирования (величины сдвига волокон, температурные показатели, степени полимеризации…). Также возможна работа и в единой среде моделирования от ESI - Visual-Environment – для повышения устойчивости и экономии времени.

Программное решение PAM-FORM предназначено для моделирования формовки сухих тканей, термопластов и препрегов. К процессам, моделируемым в системе, относятся также обрезка, формовка эластичной средой, термоформовка, формовка диафрагмой. Система моделирует и предупреждает возможные дефекты, такие как гофрирование, деламинация, недоформовка, остаточные напряжения, сдвиги волокон и проч., тем самым позволяя корректировать процесс с точки зрения различных аспектов (кинематика, циклы температур и давления, параметры и сила зажима, начальные развертки). Все эти результаты возможно получить на уровне слоя, а не только ламината, и эффективно предупредить, например, образование складок. Composites Simulation Solution 2015 также включает основные усовершенствования и новый функционал с упором на термоформовку органо-листовых материалов.

Программное решение PAM-RTM предназначено для моделирования пропитки связующим веществом в форме, а также процесса полимеризации. Система моделирует такие процессы, как предварительный подогрев формы, RTM-формование, инфузия, формование под давлением (C-RTM), полимеризация. Возможные дефекты, такие как сухие зоны и пористость, могут быть виртуально смоделированы и исправлены путем настройки параметров – расположения и формы каналов подвода и отвода связующего, отверстий для вакуумирования, расположение и тип сеток текучести, нагрев формы, параметры цикла полимеризации.

Благодаря уникальному высокопроизводительному решателю, а также адаптивному графическому интерфейсу, PAM-RTM способен работать со сверхбольшими численными моделями, используя как поверхностные, так и твердотельные элементы. Такая технология незаменима как при анализе объектов огромных размеров, например, изделий ветроэнергетики, так и небольших деталей из автомобильной промышленности.

Программное решение PAM-DISTORTION используется для расчета остаточных напряжений и геометрических деформаций (пружинение, коробление) возникающих в ходе производственного процесса. Оно анализирует напряжения, вызванные изменением свойств материала в зависимости от фазы трансформации в ходе полимеризации. PAM-DISTORTION позволяет разработать рекомендации к параметрам процесса для уменьшения короблений сложных композитных частей на самых ранних стадиях, до разработки форм, оснастки и инструментов. С помощью данного решения также можно разработать изначально скорректированную, исходя из возможных дефектов, форму, для получения финальной геометрии в заданных допусках.

Подробнее об усовершенствованиях в PAM-RTM 2015 и PAM-FORM 2015 вы можете узнать, посетив наши вебинары!
