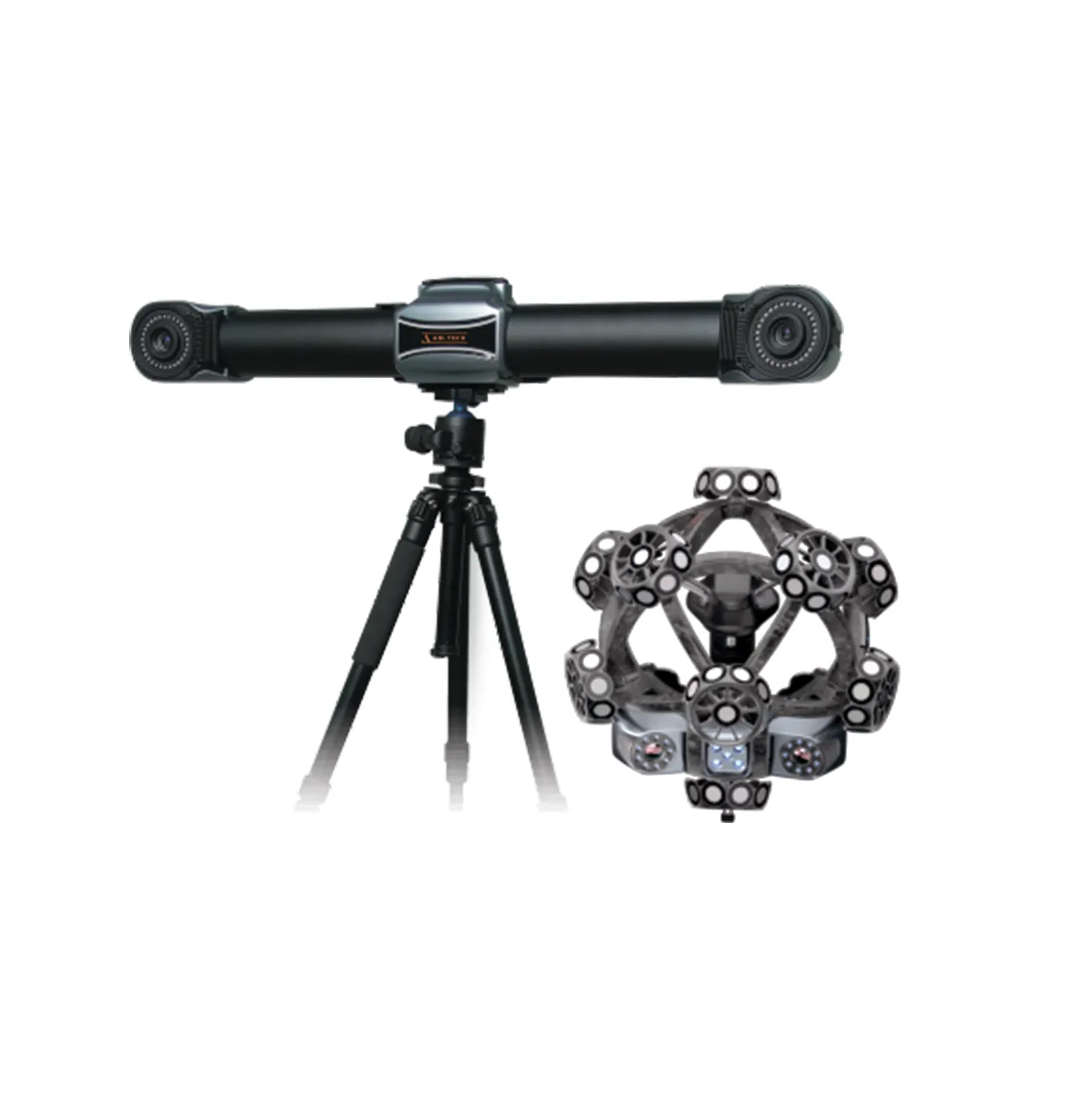

Лазерный 3D-сканер TrackScan Sharp S
Лазерный 3D-сканер TrackScan Sharp S
Мобильная 3D-сканирующая система TrackScan Sharp S — расширенная версия для крупногабаритных объектов и сложных промышленных условий. Беспроводная, с длинным трекингом и высокой скоростью сканирования.
Цена по запросу
Запрос КП
Контакты для связи
📞 Телефон:
8 (912) 216-46-70
8 (912) 216-46-70
✉️ Email:
info@plm-ural.ru
info@plm-ural.ru
🕒 Мы работаем с понедельника по пятницу, с 9:00 до 18:00 (Екатеринбург, UTC+5)
- TrackScan Sharp S — система с возможностью сканирования на расстоянии до 8.5 м и объёмом до 135 м³, что значительно расширяет возможности измерения крупных объектов.
- Скорость сканирования до 4,86 млн точек/с, 99 (или 81 — в зависимости от модификации) лазерных линий, высокая скорость и объём данных для быстрой цифровизации крупных узлов и агрегатов.
- Объёмная точность: от 0,048 мм (при объёме 10.4 м³) до ~0,159 мм (при объёме 135 м³), что делает систему пригодной для промышленного контроля, инспекции крупных корпусов, агрегатов, объектов энергетики и тяжелого машиностроения.
- Беспроводная работа, лёгкое развертывание, устойчивость к условиям эксплуатации — удобство для объектов большого масштаба, объектов на площадке, цеховых измерений.
Сферы применения: судостроение, энергетика, строительство, ремонт и обслуживание крупногабаритных конструкций, крупные механические агрегаты, контроль сборки, дефектоскопия, 3D-визуализация и реверс-инжиниринг крупных объектов.
Таблица с характеристиками
Системные требования
Точность сканера
до 0,025 мм
Объёмная точность (каталог производителя)
0,048 мм при 10,4 м³; 0,069 мм при 35 м³; 0,128 мм при 90 м³; 0,159 мм при 135 м³
Метрологическая характеристика для РФ (P = 0,95)
0,033 мм при 10,4 м³; 0,054 мм при 35 м³; 0,113 мм при 95 м³; 0,144 мм при 135 м³
Объёмная точность с фотограмметрией MSCAN-L15
0,044 мм + 0,012 мм/м (производитель); 0,032 мм + 0,012 × L (карточка AM.TECH)
Работа со щупом
i‑Probe 500; повторяемость в одной точке 0,025 мм
Разрешение
до 0,020 мм
Скорость измерений
до 6 000 000 измерений/с
Область сканирования
до 800 × 700 мм
Дальность отслеживания
до 8,5 м; высокоточный объём до 135 м³
Оптимальное расстояние до объекта
300 мм
Источник излучения
81 синяя лазерная линия (Triple Cross); 17 синих параллельных линий; 1 дополнительная синяя линия
Глубина резкости
400 мм; до 800 мм в расширенном режиме
Рекомендуемый размер объекта
0,1–12 м
Габариты
трекер: 1010 × 150 × 150 мм; сканер: 300 × 300 × 300 мм
Вес
трекер: 7,75 кг; сканер: 1,5 кг
Подключение
USB 3.0; сетевой интерфейс; беспроводная работа
Температура окружающей среды при эксплуатации
от −10 до +40 °C
