Лазерный 3D-сканер TrackScan Sharp 49
Лазерный 3D-сканер TrackScan Sharp 49
Оптическая 3D-система TrackScan Sharp 49 — специализированное решение для сканирования крупногабаритных деталей и узлов. Предназначена для задач, где важны объём сканирования, высокая точность и стабильность измерений.
Цена по запросу
Запрос КП
Контакты для связи
📞 Телефон:
8 (912) 216-46-70
8 (912) 216-46-70
✉️ Email:
info@plm-ural.ru
info@plm-ural.ru
🕒 Мы работаем с понедельника по пятницу, с 9:00 до 18:00 (Екатеринбург, UTC+5)

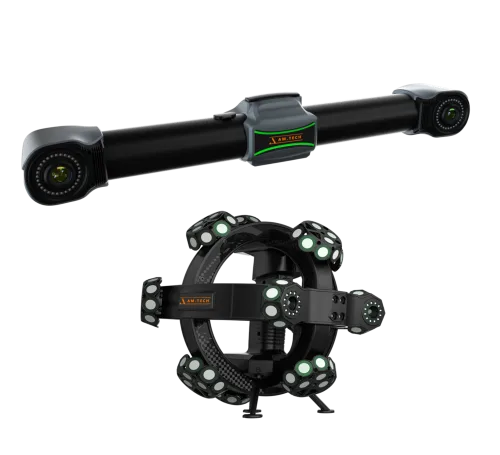

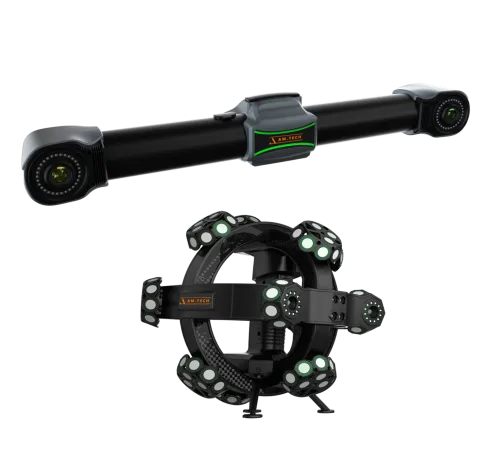

- TrackScan Sharp 49 — система, состоящая из переносного сканера i-Scanner и трекера i-Tracker, обеспечивающая отслеживание до 6 м и объём измерений до 49 м³. Это позволяет сканировать крупные объекты без необходимости часто переставлять оборудование.
- Объёмная точность до 0,049 мм (при объёме 10.4 м³), что соответствует высоким метрологическим требованиям и делает устройство пригодным для промышленного контроля, инспекции, обратного проектирования.
- Система работает без необходимости размещения маркеров — облегчает подготовку и ускоряет процесс измерения крупных узлов и деталей.
- 25-мегапиксельная камера и встроенный i-Tracker для периферийных вычислений обеспечивают стабильную работу, высокую детализацию и быструю обработку данных.
Сферы применения: тяжёлое машиностроение, судостроение, энергетика, ремонтные и сервисные центры, производство крупногабаритных конструкций и узлов.
Таблица с характеристиками
Системные требования
Точность сканера
до 0,025 мм
Объёмная точность
0,049 мм при 10,4 м³ (3,5 м); 0,067 мм при 28,6 м³ (5 м); 0,089 мм при 49 м³ (6 м)
Объёмная точность с фотограмметрией MSCAN-L15
0,044 мм + 0,012 мм/м (для объектов свыше 6 м)
Точность определения положения отверстий
0,050 мм
Работа со щупом
i‑Probe 500; повторяемость в одной точке 0,025 мм
Разрешение
до 0,020 мм
Скорость измерений
до 2 600 000 измерений/с
Область сканирования
до 500 × 600 мм
Дальность отслеживания одним трекером
до 6000 мм
Оптимальное расстояние до объекта
300 мм
Источник излучения
21 синий лазерный крест (42 линии); 7 синих параллельных линий; 1 синяя линия для глубоких отверстий
Глубина резкости
400 мм
Камеры трекера
25 Мп
Рекомендуемый размер объекта
0,1–12 м
Габариты
трекер: 1003 × 157 × 150 мм; сканер: 298 × 287 × 230 мм
Вес
трекер: 6,8 кг; сканер: 1,7 кг
Температура окружающей среды при эксплуатации
от 0 до +45 °C (официальный каталог производителя)
Интерфейс
USB 3.0; сетевой интерфейс
