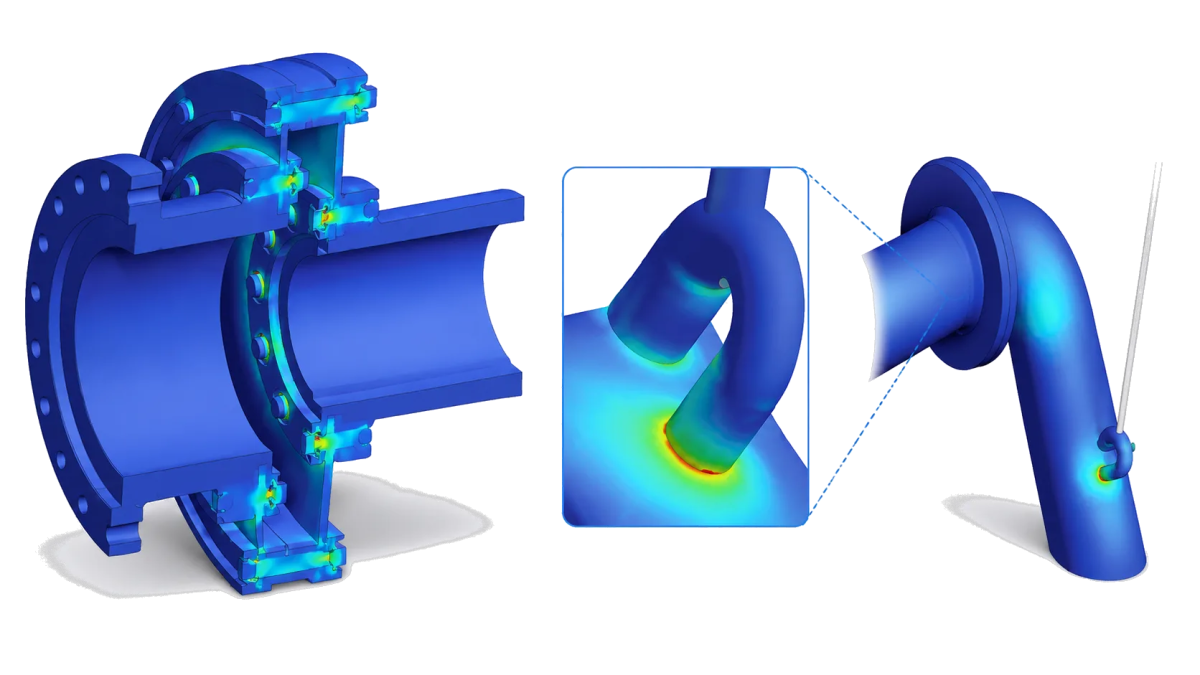

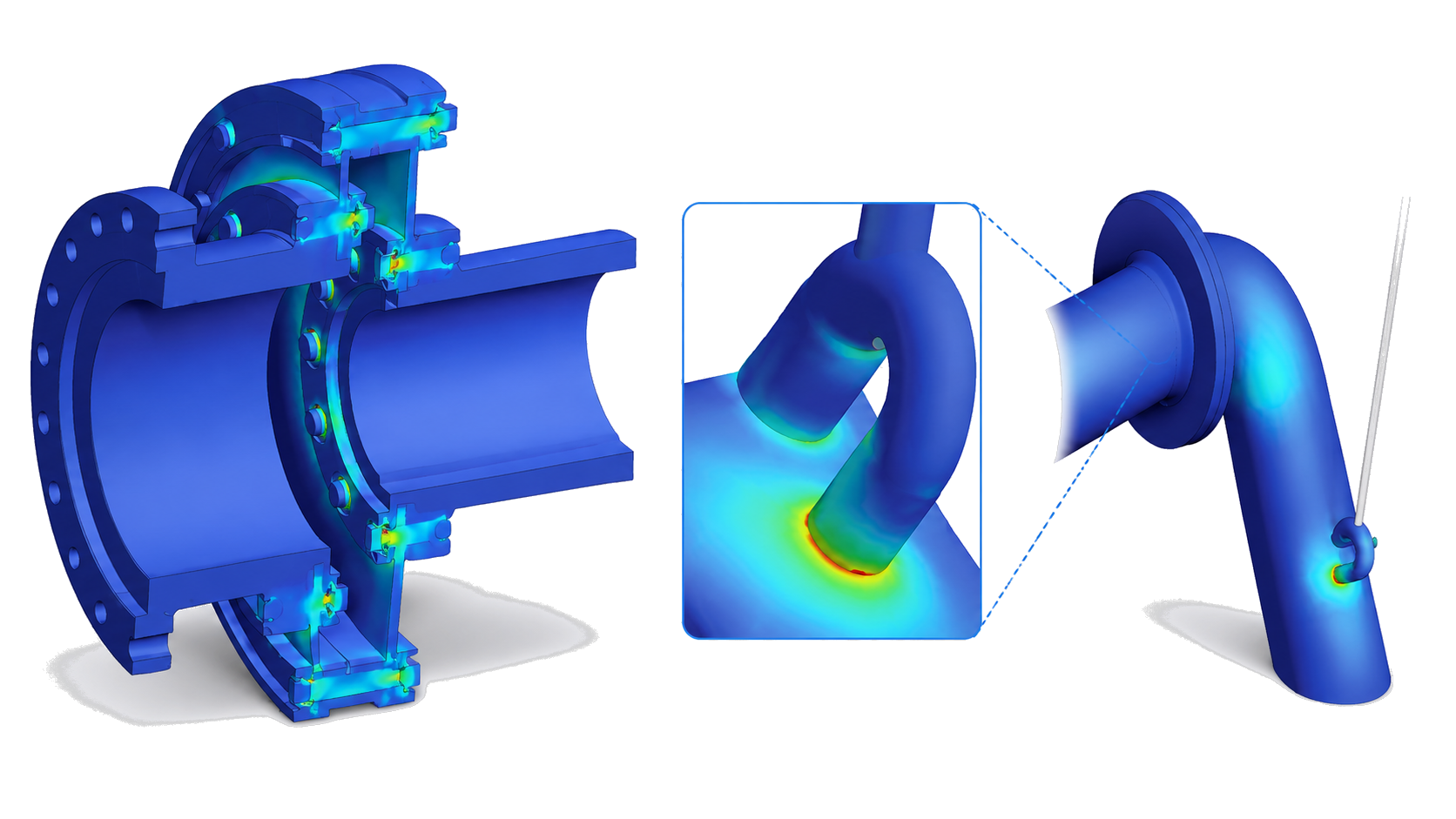

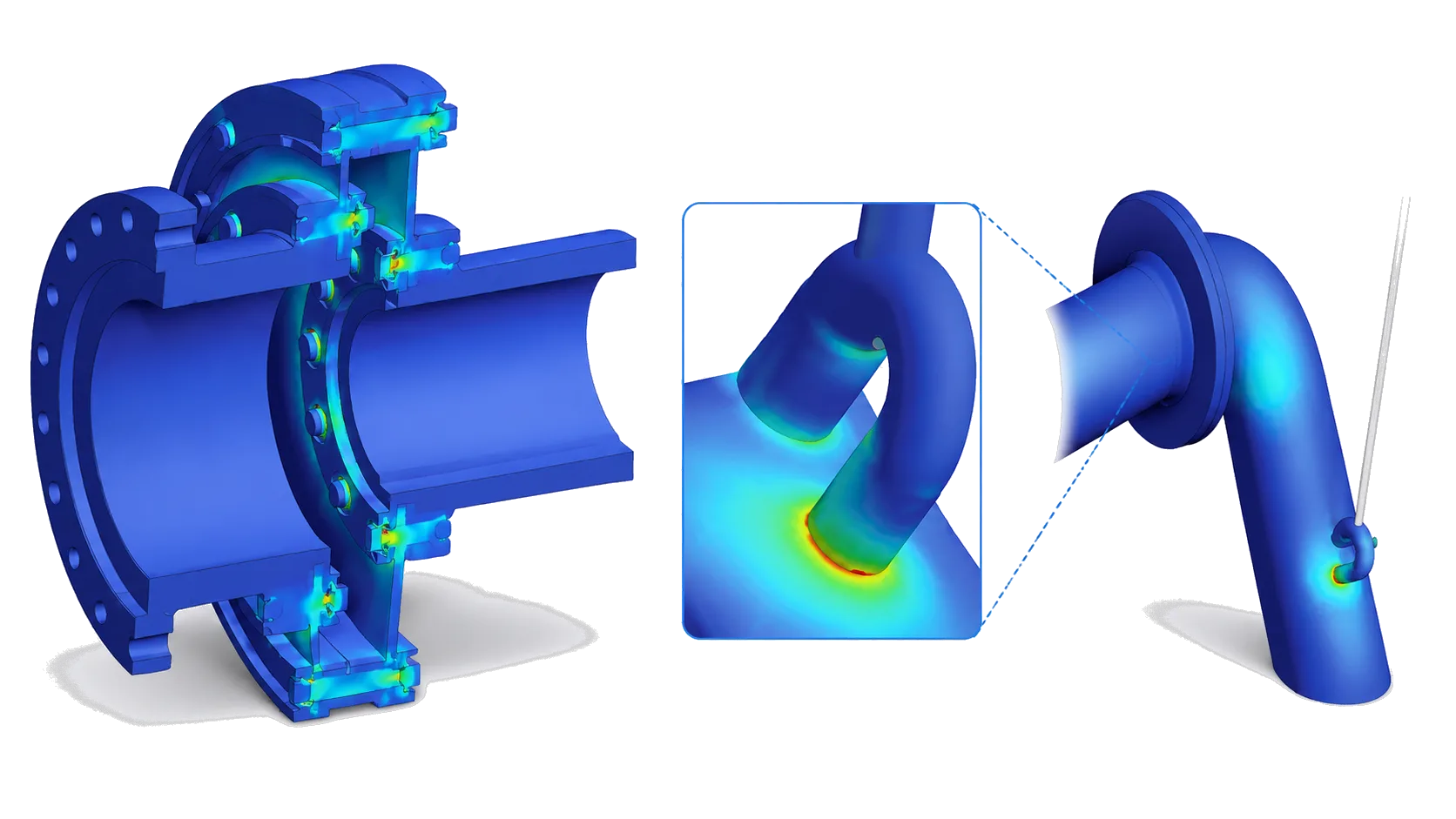

Расчеты прочности конструкций и оборудования
Расчеты прочности — одно из самых востребованных применений FEA / МКЭ-анализа. Метод конечных элементов также используется для тепловых, контактных, динамических и мультифизических задач.
Расчеты прочности позволяют заранее оценить поведение изделия под действием эксплуатационных нагрузок и исключить ошибки еще на этапе проектирования. С использованием современных CAE-инструментов выполняется численное моделирование напряженно-деформированного состояния, анализ устойчивости, долговечности и разрушения конструкций.
Инженерный анализ проводится на основе цифровой модели изделия и учитывает реальные условия работы: нагрузки, контакты, свойства материалов и граничные условия. Это позволяет с высокой точностью прогнозировать поведение конструкции в эксплуатации и принимать обоснованные инженерные решения.
Какие задачи решаем
Статическая прочность
- линейные и нелинейные расчеты
- учет контактов между деталями
- большие деформации и пластичность материалов
Динамика и вибрации
- модальный анализ (собственные частоты и формы)
- вибропрочность при гармонических и случайных нагрузках
- задачи роторной динамики
Усталость и долговечность
- мало- и многоцикловая усталость
- накопление повреждений
- прогноз ресурса изделия
Устойчивость конструкций
- линейный и нелинейный анализ потери устойчивости
- закритическое поведение
Механика разрушения
- анализ трещин и их развития
- оценка критической длины трещины
- разрушение клеевых соединений
Динамические нагрузки
- удар, падение, пробивание
- взрыв и экстремальные воздействия
- сейсмика
Что входит в расчеты прочности
Расчеты прочности позволяют оценить, как деталь, узел, конструкция или оборудование будут работать под действием эксплуатационных нагрузок. Такой анализ помогает заранее выявить слабые места конструкции, проверить запас прочности, оценить деформации и принять решение о доработке изделия до изготовления или испытаний.
В зависимости от задачи прочностной расчет может включать:
- расчет напряжений и деформаций;
- оценку запаса прочности;
- анализ жесткости конструкции;
- расчет перемещений и прогибов;
- проверку устойчивости;
- контактный анализ;
- расчет болтовых, сварных и других соединений;
- анализ термонапряженного состояния;
- динамический и вибрационный анализ;
- расчет усталостной долговечности;
- сравнение нескольких вариантов конструкции.
Когда нужен прочностной расчет
Прочностной расчет нужен в ситуациях, когда важно заранее подтвердить надежность конструкции, снизить риск разрушения или понять, как изделие будет вести себя в реальных условиях эксплуатации.
Расчеты прочности особенно актуальны, если:
- изделие работает под высокими нагрузками;
- конструкция должна выдерживать давление, вес, вибрации, ударные или температурные воздействия;
- нужно проверить новую конструкцию до изготовления;
- требуется снизить массу изделия без потери надежности;
- нужно найти причину разрушения или деформации;
- физические испытания дорогие, длительные или технически сложные;
- необходимо сравнить несколько конструктивных вариантов;
- требуется подтвердить работоспособность узла перед запуском в производство;
- нужно подготовить расчетное обоснование для заказчика или внутреннего согласования.
Прочностной анализ помогает не только проверить уже разработанную конструкцию, но и улучшить ее. Например, по результатам расчета можно изменить толщины, радиусы, ребра жесткости, схему крепления, материал или геометрию проблемных зон.
Для промышленных компаний прочностной расчет — это способ снизить количество дорогостоящих испытаний, уменьшить риск брака и принимать инженерные решения на основе расчетных данных, а не только опыта и предположений.
Расчеты прочности в ANSYS и российских CAE-системах
ПЛМ Урал выполняет расчеты прочности в ANSYS и других CAE-системах, включая российское инженерное программное обеспечение. Выбор инструмента зависит от задачи, требований заказчика, доступных исходных данных, необходимого уровня детализации и применяемой расчетной методики.
ANSYS широко используется для прочностного анализа, контактных задач, нелинейных расчетов, динамики, вибраций, термонапряженного состояния и мультифизических постановок. Расчеты в ANSYS позволяют моделировать сложные условия работы изделия, учитывать материалы, контакты, закрепления, нагрузки и различные сценарии эксплуатации.
При этом качество результата зависит не только от выбранной программы. Важнее корректная инженерная постановка задачи: расчетная схема, допущения, свойства материалов, сетка, граничные условия, контакты и интерпретация результатов. Даже в мощной CAE-системе можно получить неверный результат, если модель не соответствует физике задачи.
Для проектов, где важно импортозамещение инженерного ПО, могут использоваться российские CAE-системы. Это позволяет предприятиям развивать расчетные компетенции, снижать зависимость от зарубежного программного обеспечения и сохранять возможность выполнять инженерный анализ в рамках доступной программной инфраструктуры.
ПЛМ Урал помогает подобрать расчетный подход под конкретную задачу: от разового прочностного анализа до разработки расчетной методики для типовых изделий и серийных конструкций.

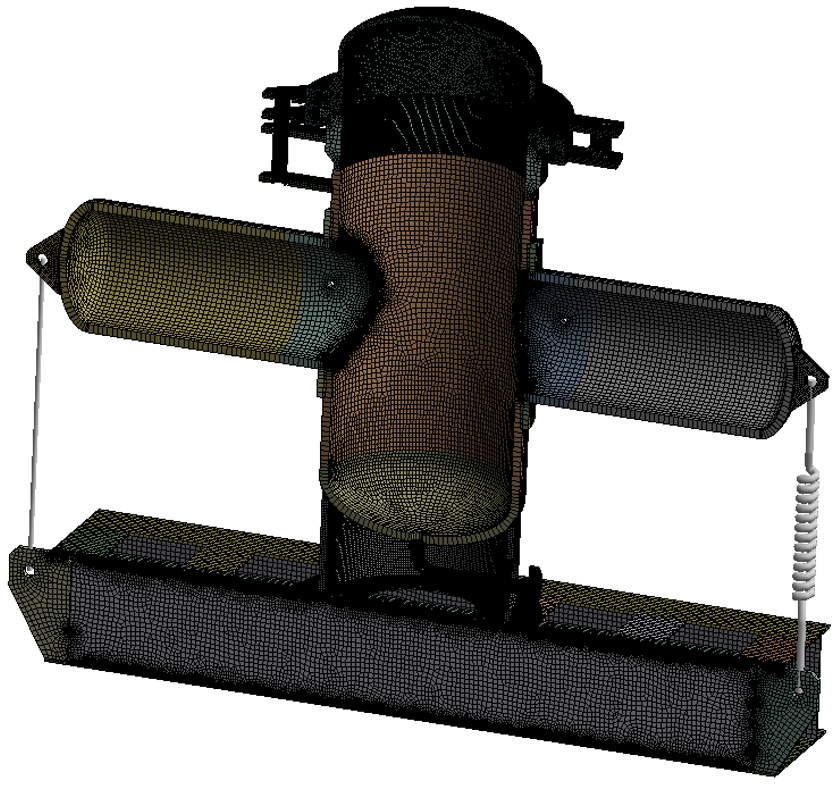

ГК «ПЛМ Урал» выполнила серию прочностных расчетов конструкций для АО «Сибнефтепровод». Заказчику требовалось подтвердить безопасность и надежность используемого оборудования, поскольку периодически возникали поломки, приводящие к аварийным ситуациям. По результатам расчетов были подготовлены рекомендации по изменению используемых и доработке готовящихся к эксплуатации конструкций.

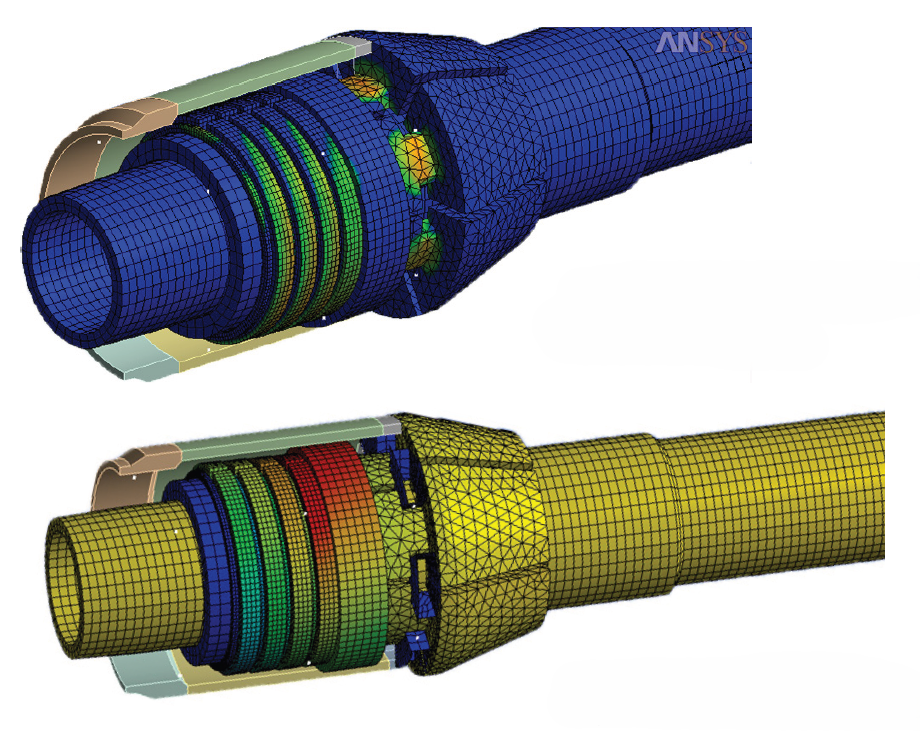

Специалисты «ПЛМ Урал» выполнили расчеты прочности и усталостной долговечности пакера. Целью моделирования было получение напряжений и деформаций в компенсационных кольцах и проверка надежности работы конструкции. По результатам расчета было выявлено несоответствие условию прочности, после чего предложены конструкционные изменения: замена стали компенсационных колец и увеличение их диаметра на 2 мм.
Специалисты «ПЛМ Урал» выполнили динамический анализ эжектора для НПО «Наука». В рамках проекта были определены собственные частоты и формы конструкции, а также построены АЧХ ускорений в точках крепления акселерометров. По результатам расчета получено хорошее соответствие расчетной АЧХ с экспериментальной.
Для ЗАО «СКФ» требовалось оценить статическую прочность и жесткость адаптера при действии вертикального усилия. Необходимо было определить, обеспечивает ли исходная геометрия адаптера требуемую несущую способность и жесткость, а также понять, требуется ли внесение изменений в конструкцию.
Специалисты выполнили численное моделирование поведения адаптера при действии вертикального усилия. Была подготовлена расчетная схема исследуемого объекта, заданы граничные условия, приложена вертикальная нагрузка и выполнен статический прочностной расчет.

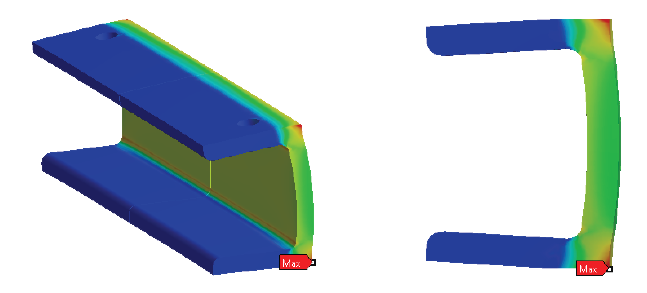

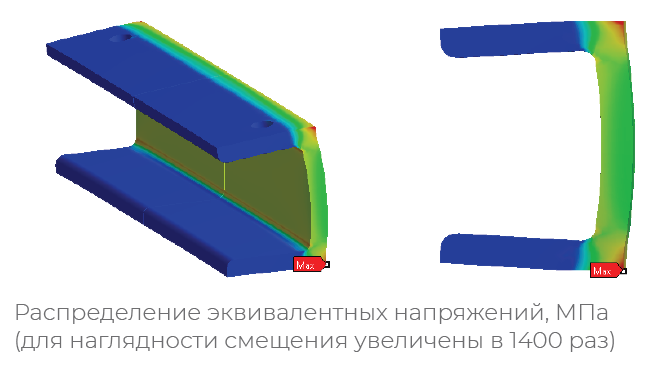

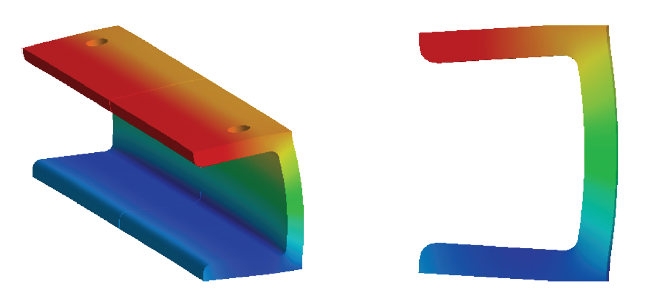

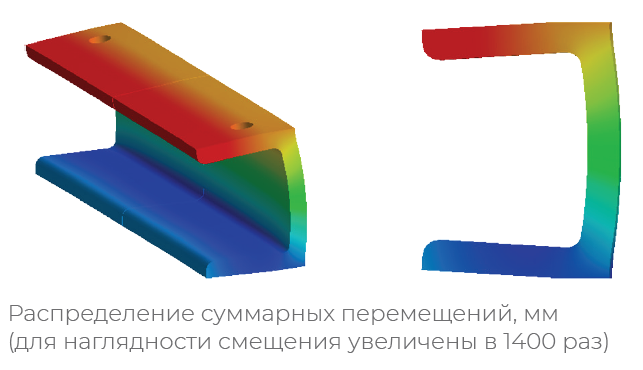

В ходе анализа были получены распределения суммарных перемещений и эквивалентных напряжений. По результатам моделирования выполнена оценка жесткости и прочности адаптера.
Расчет показал, что условия прочности и жесткости выполняются. Исходная геометрия адаптера обеспечивает предъявляемые требования по статической прочности и жесткости без необходимости внесения изменений в конструкцию.
Какие исходные данные нужны
Для выполнения расчета прочности обычно требуется информация о геометрии изделия, условиях эксплуатации, материалах и нагрузках. Чем точнее исходные данные, тем надежнее расчетный результат.
Для начала работы желательно подготовить:
- 3D-модель изделия или чертежи;
- описание назначения изделия и условий эксплуатации;
- материалы деталей и их механические свойства;
- нагрузки: силы, моменты, давление, вес, ускорения, температурные воздействия;
- схему закрепления или установки изделия;
- информацию о контактах, соединениях, сварных швах, болтах, подшипниках и опорах;
- требования к прочности, жесткости, перемещениям или запасу прочности;
- данные об испытаниях, если они уже проводились;
- ограничения по массе, габаритам или материалам;
- цель расчета: проверить конструкцию, найти слабые места, сравнить варианты или подготовить расчетное обоснование.
Если часть данных отсутствует, специалисты ПЛМ Урал помогают уточнить постановку задачи и согласовать расчетные допущения. Важно, чтобы все допущения были явно зафиксированы: это позволяет правильно интерпретировать результаты и понимать границы применимости расчета.
По итогам анализа заказчик получает отчет с описанием расчетной модели, исходных данных, граничных условий, результатов, выводов и рекомендаций по конструкции.
Что получает заказчик
- выявление слабых мест конструкции до изготовления
- снижение массы и стоимости изделия
- сокращение количества натурных испытаний
- повышение надежности и ресурса
Результат — ускорение разработки и повышение конкурентоспособности продукции.
