Расчет гидродинамики и гидрогазодинамика CFD
Вычислительная гидродинамика (CFD) — это ключевой инструмент разработки современной техники, позволяющий точно прогнозировать поведение потока жидкостей и газов на этапе проектирования изделия. Мы помогаем компаниям принимать обоснованные инженерные решения при проектировании изделий или изменении конструкции (условий эксплуатации).
ПЛМ Урал выполняет расчет гидродинамики (CFD-моделирование) для промышленных задач: нефтегазовой и химической отрасли, энергетики, машиностроения, авиамоторостроения, гражданского строительства и многих других; от трубопроводов и вентиляции до нефтегазовых и энергетических установок; от кондиционирования жилых помещений до пожара на установке и обледенения от факела градирен.
CFD-моделирование применяется для решения широкого спектра задач: от оптимизации процессов горения в двигателях и анализа работы турбомашин до расчётов теплообмена в электронике, вентиляции, нефтегазовых установках и технологическом оборудовании. Это позволяет выявлять узкие места конструкции, повышать эффективность и надежность изделий.
Какие задачи мы решаем
— расчёт аэродинамики и гидродинамики (потери давления, распределение скоростей, турбулентность)
— моделирование теплообмена (охлаждение электроники, теплоотвод, нагрев элементов)

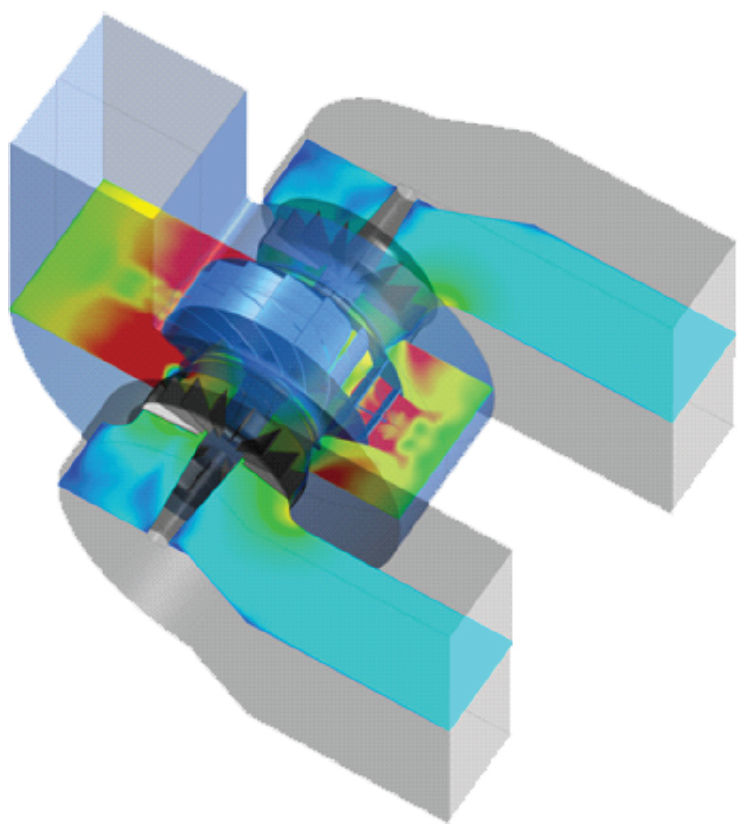

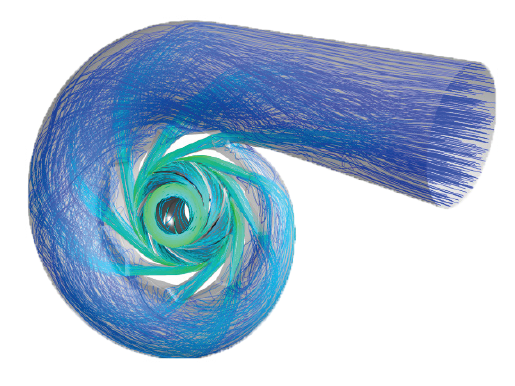

— анализ работы насосов, вентиляторов, компрессоров и турбин
— моделирование течений в трубопроводах и технологическом оборудовании

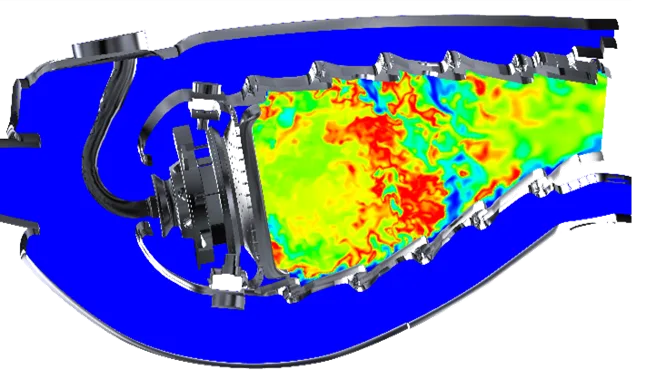

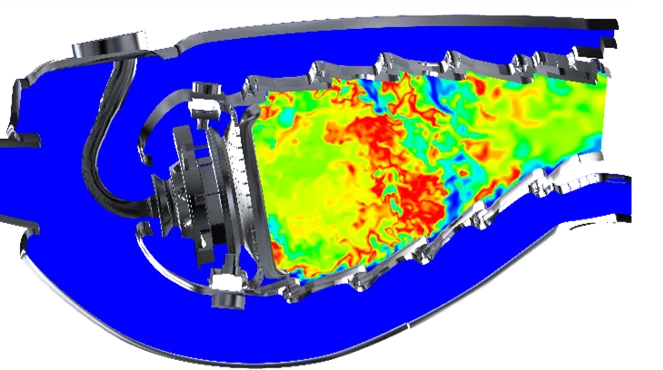

— расчёт процессов смешения, распыления и горения
— оптимизация вентиляции, аспирации и климатических систем
— оценка кавитации, эрозии и износа оборудования
— моделирование многофазных потоков (жидкость–газ, частицы, капли)
Когда нужен расчет гидродинамики
Расчет гидродинамики нужен, когда важно заранее понять, как жидкость или газ будут двигаться внутри оборудования, трубопровода, аппарата, канала или технологической системы. Такой анализ помогает оценить работу конструкции до изготовления, испытаний или внесения изменений в действующее оборудование.
Гидродинамический расчет требуется, чтобы:
- оценить детальное распределение потоков внутри изделия или оборудования;
- оценить потери давления в трубопроводе, каналах или аппаратах;
- определить зоны повышенного вихреобразования и области рециркуляции;
- проверить эффективность охлаждения или нагрева;
- оценить равномерность распределения среды;
- сравнить несколько вариантов геометрии;
- снизить гидравлическое сопротивление;
- оценить особенности смешения гетерогенных сред или многофазных потоков;
- оценить риск кавитации;
- проверить работу насосов, клапанов, теплообменников, вентиляционных систем, смесителей или технологических аппаратов;
- оценить последствия фазовых переходов или процессов горения.
Расчет гидродинамики помогает не только выявить проблему, но и понять ее причину. Например, CFD-моделирование может показать, почему в системе возникают повышенные потери давления, где формируются застойные зоны, какие участки перегреваются или почему поток распределяется неравномерно.
Для промышленных компаний такой анализ позволяет принимать обоснованное решения на основе расчетных данных: доработать геометрию, изменить режим работы, повысить эффективность оборудования и снизить риск ошибок на стадии производства или проработать сценарий изменения условий эксплуатации.
ГК «ПЛМ Урал» выполнила серию прочностных расчетов конструкций для АО «Сибнефтепровод». Заказчику требовалось подтвердить безопасность и надежность используемого оборудования, поскольку периодически возникали поломки, приводящие к аварийным ситуациям. По результатам расчетов были подготовлены рекомендации по изменению используемых и доработке готовящихся к эксплуатации конструкций.
Специалисты «ПЛМ Урал» выполнили расчеты прочности и усталостной долговечности пакера. Целью моделирования было получение напряжений и деформаций в компенсационных кольцах и проверка надежности работы конструкции. По результатам расчета было выявлено несоответствие условию прочности, после чего предложены конструкционные изменения: замена стали компенсационных колец и увеличение их диаметра на 2 мм.
Специалисты «ПЛМ Урал» выполнили динамический анализ эжектора для НПО «Наука». В рамках проекта были определены собственные частоты и формы конструкции, а также построены АЧХ ускорений в точках крепления акселерометров. По результатам расчета получено хорошее соответствие расчетной АЧХ с экспериментальной.

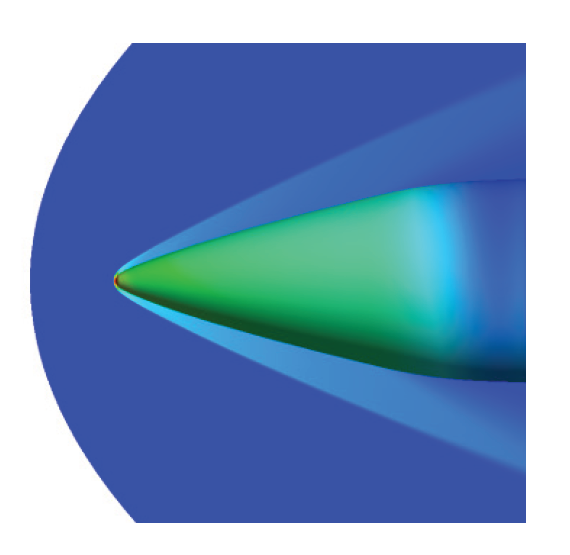

Специалисты «ПЛМ Урал» выполнили аэродинамический расчет тела вращения для предприятия, входящего в структуру госкорпорации РОСТЕХ. Расчет был выполнен в ANSYS Fluent и позволил определить аэродинамические нагрузки в различных точках траектории. Полученные значения продольной и поперечной составляющих аэродинамической силы и ее момента хорошо согласовались с экспериментальными данными.

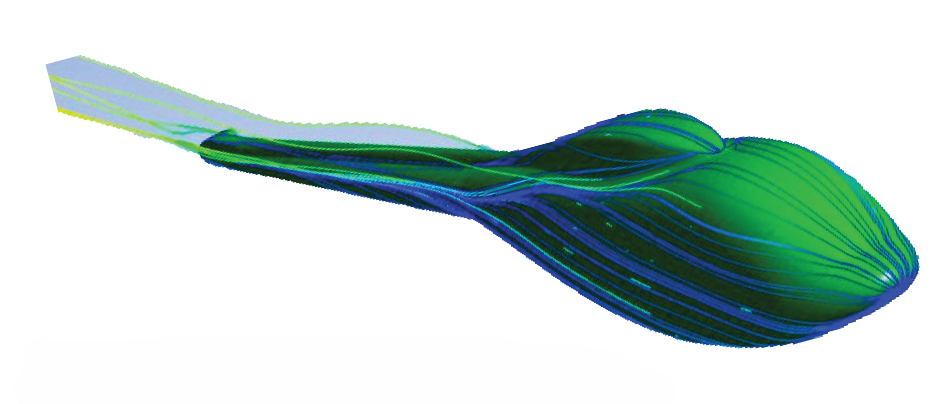

Специалисты «ПЛМ Урал» подготовили трехмерную расчетную модель и выполнили аэродинамический расчет в ANSYS Fluent. Были определены продольная и поперечная составляющие аэродинамической силы, а также аэродинамический момент. Дополнительно получены распределения давления и температуры по поверхности изделия, а расчетные нагрузки автоматически переданы в прочностную модель. Результаты показали хорошее согласование с экспериментальными данными.
Что получает заказчик
— детальное понимание физических процессов внутри изделия или системы
— выявление проблемных зон (перегрев, завихрения, потери давления, неравномерности потоков)
— рекомендации по оптимизации конструкции и режимов работы
— снижение количества дорогостоящих натурных испытаний
— сокращение сроков разработки и вывода продукта на рынок
— цифровую модель, пригодную для дальнейшей доработки и масштабирования
— технический отчёт с визуализацией (поля скоростей, температур, давлений, анимации потоков)
Мы не просто выполняем расчёты — мы помогаем принимать инженерные решения, которые напрямую влияют на эффективность, надежность и конкурентоспособность изделия.
